СР75-268ФВ

СР‑75‑268ФВ — это высокочастотный радиочастотный соединитель типа «вилка», входящий в серию СР‑75, разрабатывавшийся в СССР по техническим условиям ВР0.364.015 ТУ и ГОСТ 20265‑83.

Назначение и применение

Соединитель применяется для высокочастотных линий передачи с волновым сопротивлением 75 Ом, в том числе в приборных и измерительных устройствах, где требуются надёжные перестыковки коаксиальных кабелей (например, марок РК75‑2‑21, РК75‑3‑11, РК75‑4‑11 и др.). Он предназначен для прямого сочленения с соответствующими розетками серии СР‑75 (например, СР‑75‑275ФВ, СР‑75‑278ФВ и др.).

Конструкция и тип исполнения

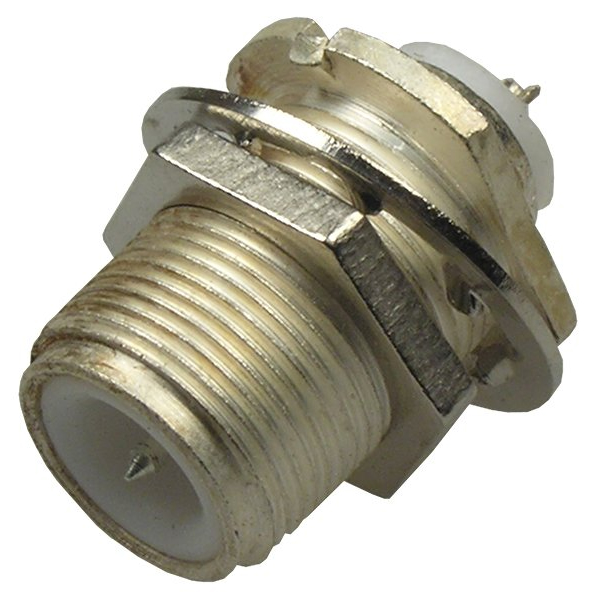

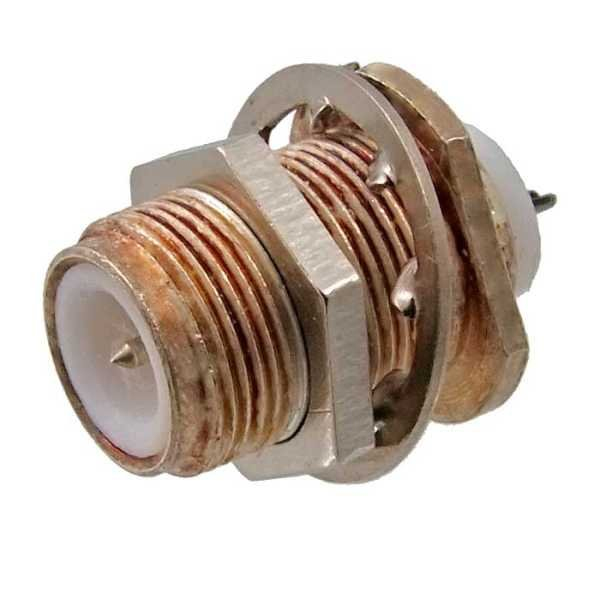

• Тип разъёма: вилка приборная, прямая, с фланцевым хвостовиком для крепления на панель.

• Корпус выполнен из латуни, с никелевым покрытием; контакт — штыревой круглый диаметром около 0,8 мм, латунный, с серебряным покрытием.

• Изолятор — фторопласт (белый цвет), обеспечивающий хорошие диэлектрические характеристики и работу в широком диапазоне частот.

Основные электрические и механические параметры

• Волновое сопротивление: 75 Ом.

• Диапазон рабочих частот: до примерно 9,5–10 ГГц для прямых соединителей с фторопластовым изолятором.

• Рабочее напряжение (амплитудное): до 500 В; рабочий ток порядка единиц–десятков миллиампер.

• Сопротивление контактов: не более нескольких десятков миллиом (порядка 0,01 Ом).

Условия эксплуатации и надёжность

• Климатическое исполнение: В — всеклиматическое, с диапазоном рабочих температур от примерно −60 до +125–155 °С в зависимости от конкретного исполнения и условий применения.

• Соединитель рассчитан на несколько сотен сочленений‑расчленений (порядка 500 циклов) и может использоваться в изделиях, работающих в условиях вибраций и ударов.

• Монтировать разъём рекомендуется на панель с резьбовым креплением М8×0,5 и электрическим подключением контакта методом пайки.
