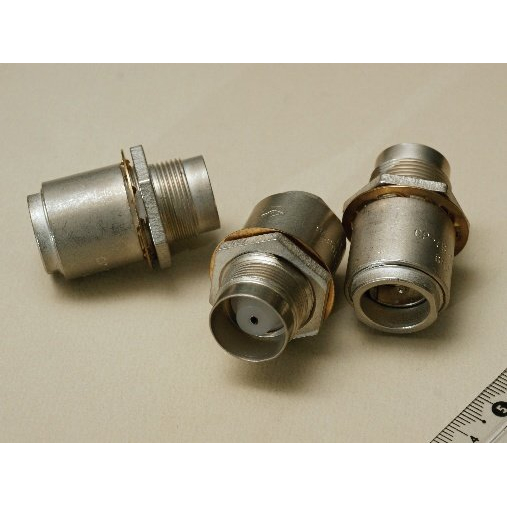

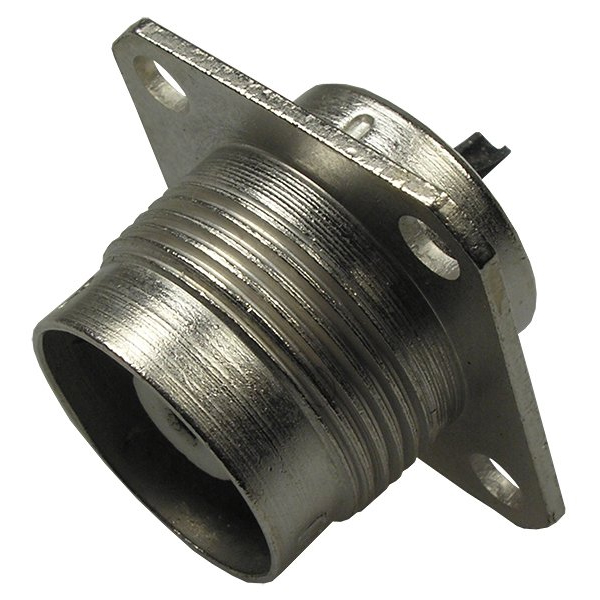

СР75-168ПВ: особенности и применение высокочастотного разъёма

СР75-168ПВ — коаксиальный радиочастотный разъём, предназначенный для построения надёжных соединений в линиях передачи сигналов с волновым сопротивлением 75 Ом. Такие компоненты применяют в телевизионной, измерительной, связной и специальной радиоэлектронной аппаратуре, где важны стабильные электрические параметры, экранирование и механическая надёжность контакта.

Разъём СР75-168ПВ относится к изделиям для работы с коаксиальным кабелем. Его конструкция помогает сохранить согласование тракта и снизить влияние внешних электромагнитных помех на передаваемый сигнал. Благодаря этому компонент подходит для систем, в которых качество сигнала зависит от целостности линии и минимального уровня потерь.

Назначение СР75-168ПВ

Основная задача разъёма СР75-168ПВ — обеспечить разъёмное соединение коаксиальных линий с импедансом 75 Ом. Он используется при подключении кабелей к блокам аппаратуры, измерительным устройствам, приёмопередающим модулям и распределительным узлам.

Применение разъёмов данного типа актуально в следующих направлениях:

• Системы передачи телевизионного и видеосигнала

• Радиоизмерительная техника

• Аппаратура связи и телекоммуникационные комплексы

• Контрольно-измерительные стенды

• Кабельные линии передачи высокочастотных сигналов

• Промышленная электроника и специализированное оборудование

Корректно подобранный 75-омный разъём помогает поддерживать согласование между кабелем и оборудованием. Это особенно существенно для высокочастотных трактов: несоответствие волнового сопротивления способно вызвать отражения сигнала, ухудшение формы импульсов и снижение точности измерений.

Конструктивные особенности

СР75-168ПВ имеет конструкцию, характерную для коаксиальных соединителей: центральный контакт передаёт полезный сигнал, а внешний проводник выполняет функцию экрана и общего проводника. Такая схема обеспечивает защиту от внешних наводок и способствует устойчивой работе линии в условиях электромагнитных помех.

К важным характеристикам разъёма относятся:

• Волновое сопротивление 75 Ом

• Коаксиальная структура соединения

• Разъёмное подключение кабельной линии

• Экранирование сигнального проводника

• Возможность использования в высокочастотных трактах

• Надёжная фиксация при правильном монтаже

Исполнение ПВ указывает на конструктивную разновидность изделия, которую следует учитывать при выборе ответной части, способа монтажа и совместимого кабеля. Перед установкой необходимо сверить техническую документацию конкретного исполнения: габариты, тип сопряжения, допустимый диапазон частот, параметры кабеля и требования к разделке.

Почему важно согласование 75 Ом

Волновое сопротивление 75 Ом широко используется в видеотехнике, телевизионных линиях, измерительных системах и ряде радиочастотных устройств. Если все элементы тракта — кабель, разъёмы, переходники и входы оборудования — рассчитаны на одинаковое сопротивление, сигнал передаётся более предсказуемо.

Для линии с согласованной нагрузкой отражённая волна сведена к минимуму. На практике это означает:

• Более стабильную передачу сигнала

• Снижение искажений в тракте

• Меньший риск потери качества видеосигнала

• Повышение повторяемости результатов измерений

• Улучшение электромагнитной совместимости оборудования

Например, при построении 75-омной линии для передачи видеосигнала важно использовать кабель и соединители одного номинала. Установка компонента с другим волновым сопротивлением может создать неоднородность в тракте и негативно повлиять на сигнал, особенно при работе на повышенных частотах или на протяжённых кабельных линиях.

Рекомендации по монтажу

Работоспособность соединения зависит не только от характеристик СР75-168ПВ, но и от качества его установки. При подготовке коаксиального кабеля необходимо аккуратно снять внешнюю оболочку, сохранить оплётку и исключить контакт экранирующих жил с центральным проводником.

При монтаже рекомендуется:

• Использовать кабель, соответствующий конструкции разъёма

• Соблюдать размеры разделки центральной жилы и изоляции

• Не допускать повреждения диэлектрика

• Проверять отсутствие замыкания между центральным контактом и экраном

• Обеспечивать плотную механическую фиксацию

• Контролировать целостность экранирующей оплётки

После установки полезно проверить соединение измерительными средствами: убедиться в наличии электрического контакта, отсутствии короткого замыкания и сохранении характеристик линии. Для высокочастотных систем дополнительно оценивают уровень отражений и качество согласования тракта.

Итог

Разъём СР75-168ПВ применяется для формирования надёжных 75-омных коаксиальных соединений в радиоэлектронной, измерительной, телевизионной и связной технике. Его использование позволяет организовать экранированный канал передачи сигнала и поддерживать стабильность параметров высокочастотной линии.

При выборе и монтаже СР75-168ПВ важно учитывать совместимость с кабелем и ответной частью, требования конкретной аппаратуры, рабочий частотный диапазон и правила разделки кабеля. Такой подход помогает получить долговечное соединение с минимальными потерями и высоким качеством передачи сигнала.
