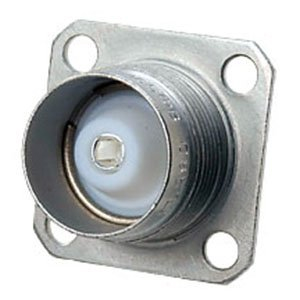

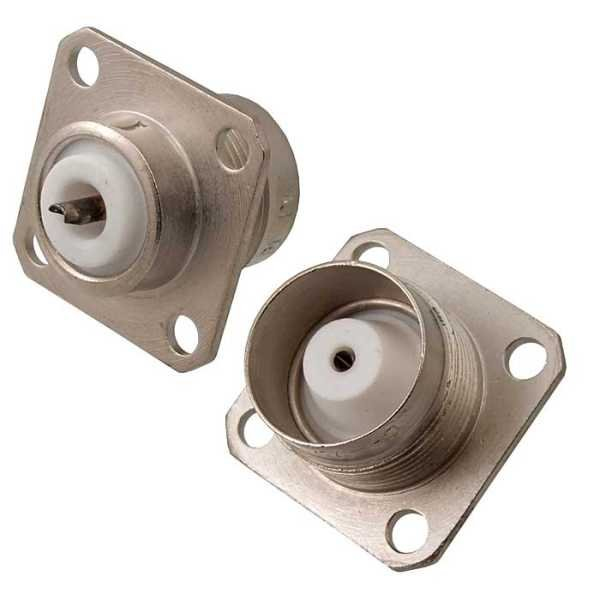

СР75‑166ФВ «1» — это советский/российский высокочастотный радиочастотный соединитель типа «розетка приборная прямая, резьбовая», относящийся к серии СР75. Он предназначен для монтажа в радиочастотных трактах приборов и кабелей, обеспечивающих передачу сигнала в диапазоне до 10 ГГц.

Назначение и область применения

Соединитель СР75‑166ФВ используется для разъединения и соединения кабелей типа РК75, RG6 и аналогичных в цепях радиочастотных трактов, монтажа на панели приборов и связей между кабелями и устройствами. Конструкция «приборная прямая» означает, что разъем рассчитан на установку на лицевую панель или плату, а сочленение с ответной частью (например, СР75‑154ПВ, СР75‑167ПВ и др.) выполняется резьбовым способом.

Основные электрические параметры

• Волновое сопротивление: 75 Ом.

• Диапазон рабочих частот: 0–10 ГГц (или предельная частота до 10 000 МГц).

• Максимальное рабочее амплитудное напряжение порядка 500 В (в ряде источников указано до 1 кВ в нормальных условиях).

• Рабочий ток — около 10 мА, что типично для маломощных радиочастотных цепей.

Конструкция и материалы

• Тип разъема: розетка (гнездовой контакт), одноконтактный (один сигнальный проводник).

• Контакт: цилиндрическое гнездо диаметром около 1,4 мм, выполненное из бронзы или латуни с серебряным покрытием для низкого сопротивления контакта.

• Изолятор изготовлен из фторопласта (буква «Ф» в обозначении), что обеспечивает хорошую диэлектрическую прочность и стабильность характеристик в широком диапазоне температур.

• Корпус: латунный, покрыт никелем, с прямой конструктивной формой и фланцем для монтажа в панель.

Монтаж и габариты

• Метод механического монтажа: установка на панель через резьбовое сочленение с размером основного соединения М18×1.

• Монтажное отверстие под панель — примерно М18×1, диаметр дополнительных отверстий под крепление порядка 3,4–3,5 мм.

• Габариты разъема в сборе: около 25×25×24 мм, масса около 19 г.

• Электрический монтаж — пайка центрального проводника и экрана кабеля к контактам и корпусу.

Условия эксплуатации

• Климатическое исполнение «В» — всеклиматическое, разъем рассчитан на работу в широком диапазоне температур и условий влажности.

• Диапазон рабочих температур обычно от –60 до +155 °С, что позволяет использовать его в составе бортовых и стационарных радиоэлектронных средств.

• Разъем негерметичный, допускает относительную влажность до 98% при температуре порядка +35…+40 °С.
