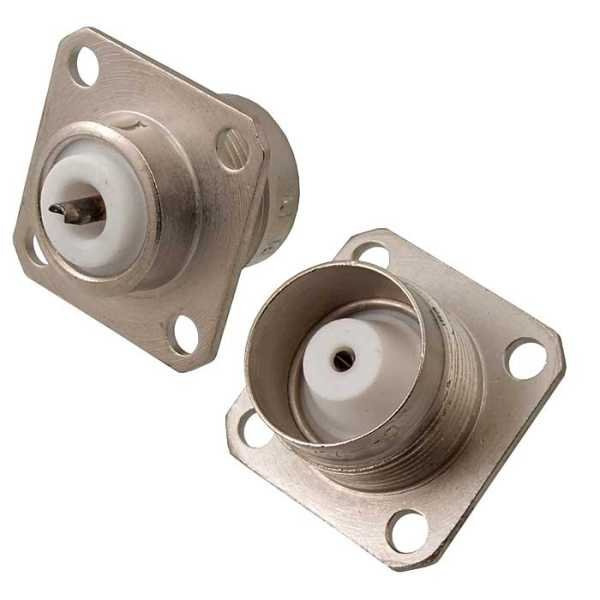

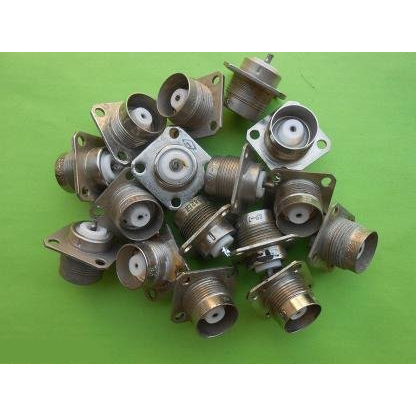

СР75‑166ФВ «1» — это радиочастотный высокочастотный соединитель типа розетка из советской серии СР‑75, рассчитанный на волновое сопротивление 75 Ом и применяемый в цепях радиочастотных трактов. Буква «1» указывает на вид приемки — изделие прошло приемку ОТК по классу «1» (высший класс по качеству).

Назначение и область применения

Соединитель предназначен для сочленения радиочастотных кабелей (например, РК75, RG6) и подключения к приборам в цепях СВЧ‑диапазона. Он используется в радиотехнической аппаратуре, системах связи и телевидении, где требуется согласованная линия с волновым сопротивлением 75 Ом.

Электрические и частотные параметры

• Волновое сопротивление: 75 Ом.

• Диапазон рабочих частот: 0–10 ГГц.

• Рабочее напряжение (амплитудное): порядка 500 В.

• Рабочий ток: около 10 мА.

Конструкция и механика

• Тип разъема: розетка приборная прямая, резьбовое сочленение.

• Материал корпуса: латунь с никелевым покрытием.

• Контакты: один центральный контакт‑гнездо Ø около 1,4 мм, материал контакта — латунь или бронза с серебряным покрытием.

• Изолятор: фторопласт, белый цвет.

• Монтаж: крепление на панель через резьбу М18×1, электрический монтаж — пайка.

Условия эксплуатации и надежность

• Рабочий диапазон температур: примерно от −60 до +155 °C (разные источники дают небольшой разброс, но ориентир именно в этом диапазоне).

• Климатическое исполнение: всеклиматическое (буква «В»), допустимая относительная влажность до 98% при +35 °C.

• Герметичность: негерметичный разъем.

• Ресурс: порядка 500 циклов сочленения–расчленения.
