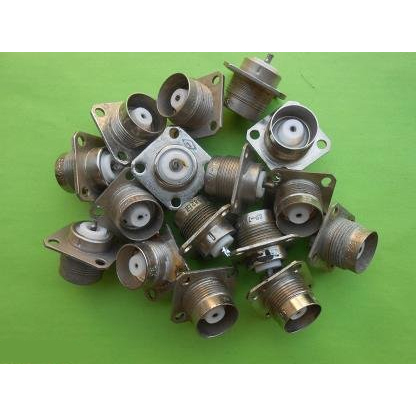

СР75‑166ФВ «1» — это радиочастотный соединитель‑розетка из серии СР‑75 советского/российского производства, предназначенная для сочленения коаксиальных кабелей в ВЧ‑трактах аппаратуры. Разъём имеет резьбовое сочленение и устанавливается на панель, обеспечивая соединение с низким уровнем отражений в широкой полосе частот.

Назначение и область применения

СР75‑166ФВ «1» применяется для соединения и разъединения электрических цепей радиочастотных трактов, включая кабели марок РК75, RG6 и аналогичные 75‑омные коаксиальные кабели. Разъём используется в измерительной, радиовещательной, телевизионной и промышленной технике, где требуется надёжное высокочастотное сочленение.

Конструкция и электрические параметры

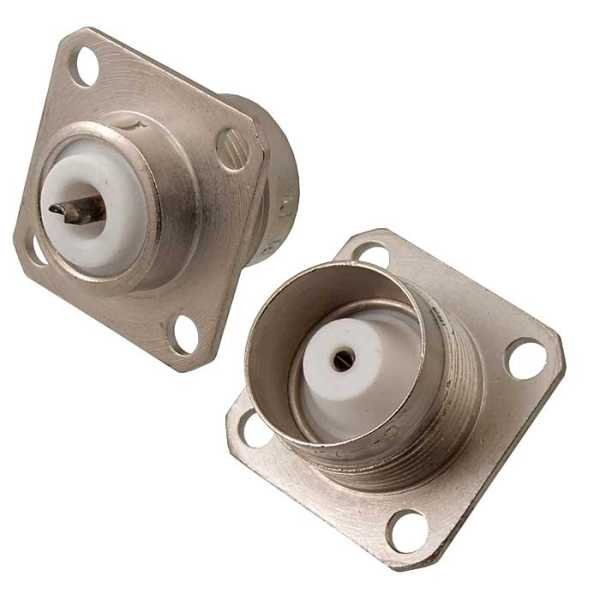

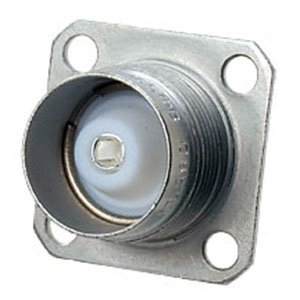

Разъём выполнен как приборная прямая розетка с корпусом из латуни, покрытого никелем, и центральным гнездовым контактом из бронзы или латуни с серебряным покрытием. Изолятор выполнен из фторопласта белого цвета, что обеспечивает стабильные электрические параметры и хороший уровень экранирования.

• Волновое сопротивление: 75 Ом.

• Диапазон рабочих частот: 0–10 ГГц (для прямых соединителей с фторопластовой изоляцией).

• Максимальное амплитудное рабочее напряжение: порядка 500 В.

• Рабочий ток: до 10 мА.

Механические и климатические характеристики

Разъём крепится на панель по резьбе М18×1, с прямоугольным или квадратным фланцем; монтаж проводников — пайкой. Габаритные размеры корпуса находятся в пределах около 25×25×24 мм, масса — порядка 19 г.

• Диапазон рабочих температур: приблизительно от −60 до +155 °С (в источниках указывается до +85…+155 °С в зависимости от партии и ТУ).

• Климатическое исполнение — всеклиматическое (буква «В» в маркировке).

• Относительная влажность до 98% при +35 °С.

• Ресурс механических сочленений‑расчленений — около 500 циклов.
