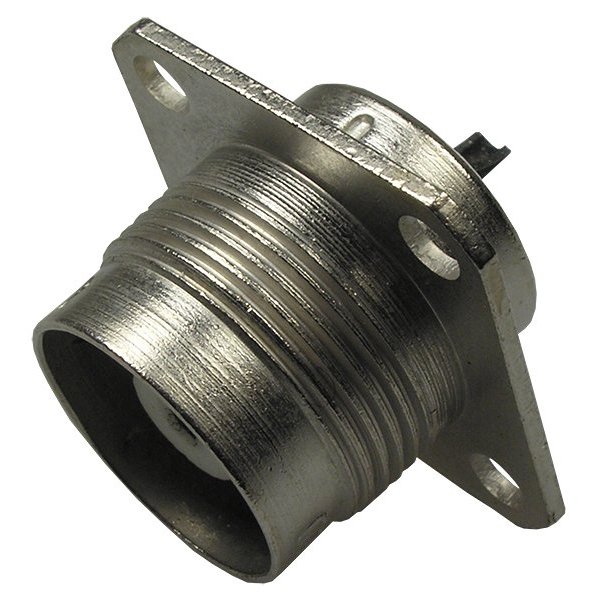

СР75-166ФВ: надёжный коаксиальный разъём для ВЧ-оборудования

СР75-166ФВ — коаксиальный радиочастотный разъём, применяемый при создании, ремонте и модернизации систем передачи сигналов. Он используется для соединения коаксиальных кабелей в оборудовании связи, измерительных комплексах, телевизионных трактах, системах видеонаблюдения и других устройствах, где важны стабильность контакта и сохранение параметров сигнала.

Назначение разъёма СР75-166ФВ

Разъёмы серии СР75 рассчитаны на работу в линиях с волновым сопротивлением 75 Ом. Такое значение характерно для многих телевизионных, видео- и измерительных систем, а также отдельных решений в области радиосвязи и передачи данных.

Модель СР75-166ФВ предназначена для формирования надёжного разъёмного соединения коаксиального кабеля. Конструкция помогает обеспечить электрический контакт между центральной жилой и экраном кабеля, снизить вероятность нестабильного соединения и поддерживать целостность сигнального тракта.

Основные задачи применения:

• подключение коаксиального кабеля к аппаратуре;

• монтаж радиочастотных и телевизионных линий;

• организация соединений в измерительном оборудовании;

• обслуживание и восстановление кабельных трасс;

• создание коммутационных узлов в системах передачи сигнала.

Особенности конструкции

СР75-166ФВ относится к категории ВЧ-разъёмов, для которых особенно важны точность изготовления, качество контактных поверхностей и соответствие параметрам используемого кабеля. При правильном подборе и монтаже разъём способствует устойчивой передаче сигнала и уменьшению потерь в соединении.

К числу практических особенностей подобных изделий относятся:

• соответствие тракту с номинальным сопротивлением 75 Ом;

• применение в коаксиальных кабельных системах;

• разъёмная конструкция, удобная для обслуживания оборудования;

• механическая фиксация кабеля;

• экранирование соединения за счёт контакта с оплёткой кабеля;

• возможность использования в стационарной аппаратуре и монтажных системах.

Надёжность соединения зависит не только от самого разъёма, но и от соблюдения технологии установки. Центральная жила должна быть подготовлена аккуратно, экран кабеля — правильно закреплён, а корпус — установлен без перекосов и повреждения изоляции.

Где используется СР75-166ФВ

Разъём СР75-166ФВ востребован в технических системах, использующих коаксиальные линии 75 Ом. Он может применяться при монтаже новых сетей, в ходе планового обслуживания или при замене компонентов в существующей инфраструктуре.

Типичные сферы использования:

• телевизионное и студийное оборудование;

• видеосигнальные линии;

• контрольно-измерительная техника;

• антенно-фидерные устройства;

• комплексы связи;

• промышленные системы передачи сигналов;

• лабораторные стенды и испытательные установки.

Например, при обслуживании видеотракта коаксиальный разъём используется для подключения кабеля между источником сигнала, распределительным устройством и приёмной аппаратурой. Корректно выполненное соединение помогает избежать периодического пропадания сигнала, помех и ухудшения качества передачи.

Как выбрать и установить

При выборе разъёма СР75-166ФВ важно сопоставить его исполнение с параметрами кабеля и оборудования. Нельзя ориентироваться только на внешний вид: для стабильной работы требуется совместимость по волновому сопротивлению, конструкции кабеля, диаметру изоляции и способу крепления.

Перед монтажом рекомендуется проверить:

• соответствие кабеля линии 75 Ом;

• тип центральной жилы и экранирующей оплётки;

• размеры кабеля и посадочных элементов разъёма;

• состояние изоляции и отсутствие повреждений проводника;

• чистоту контактных поверхностей;

• правильность ориентации корпуса при сборке.

При установке следует избегать чрезмерного изгиба кабеля непосредственно у разъёма. Также важно не допускать короткого замыкания между центральной жилой и экраном: даже небольшая ошибка в разделке способна нарушить работу всей линии.

Итог

СР75-166ФВ — функциональный коаксиальный разъём для построения и обслуживания 75-омных высокочастотных трактов. Его применение актуально в телевизионных, измерительных, промышленных и связных системах, где требуется стабильное кабельное соединение и сохранение характеристик передаваемого сигнала. Правильный подбор разъёма и аккуратный монтаж позволяют повысить надёжность оборудования и упростить дальнейшее техническое обслуживание.
