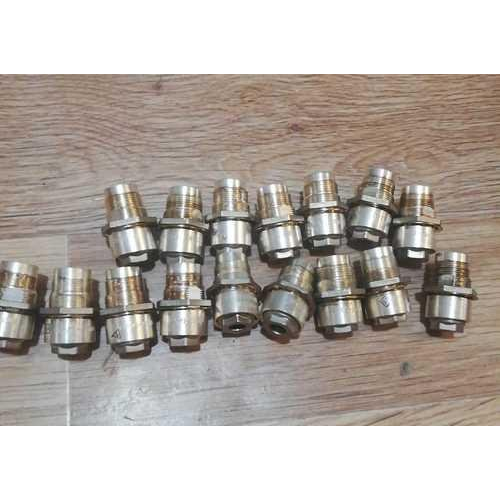

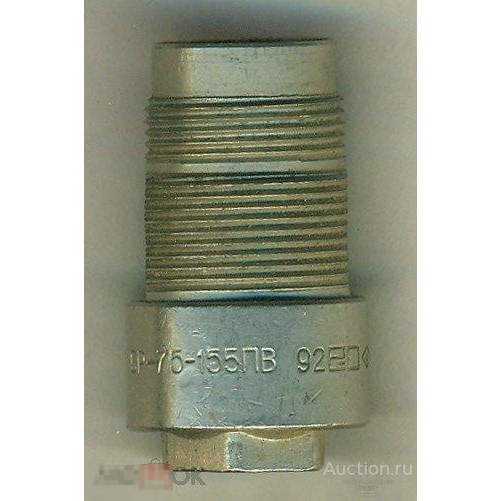

СР75-155ПВ «5»

Цена:

47 ₽

В наличии: 10 шт.

ВР0.364.044 ТУ

Технические характеристики

СР75-155ПВ

СР75‑155ПВ — это радиочастотный соединитель (разъем) из серии СР75, предназначенный для применения в цепях радиочастотных трактов, в том числе в измерительной и радиоэлектронной аппаратуре. По конструкции это приборно‑кабельная розетка с резьбовым типом сочленения, рассчитанная на соединение кабельных и приборных линий с волновым сопротивлением 75 Ом.

Основные технические параметры

Волновое сопротивление: 75 Ом.
Диапазон рабочих частот: до примерно 10 ГГц (в ряде источников указывают предельную рабочую частоту порядка 10 000 МГц).
Рабочее напряжение (амплитудное): порядка 500–750 В в нормальных условиях.
Сопротивление контактов (штырь–гнездо): около 10 мОм, что обеспечивает низкие потери сигнала.

Конструкция и материалы

Тип разъема: розетка приборно‑кабельная, прямая, с резьбовым сочленением.
Материал корпуса — латунь с никелевым покрытием; контакты выполнены из бронзы или латуни с серебряным покрытием.
Изолятор — полиэтилен (буква «П» в обозначении), «В» указывает на всеклиматическое или общеклиматическое исполнение.

Условия эксплуатации

Диапазон рабочих температур: примерно от −60 °C до +85 °C.
Относительная влажность воздуха допускается до 98% при температуре порядка +35…+40 °С.
Разъем негерметичный, предназначен для всеклиматического исполнения, что позволяет использовать его в достаточно широких климатических условиях.

Применение и совместимость

СР75‑155ПВ применяется для соединения коаксиальных кабелей типа РК75‑4 (различные модификации) и аналогичных линий с приборами или между собой в радиочастотных трактах.
Ответными частями чаще всего служат разъемы СР75‑154ПВ, СР75‑167ПВ и СР‑160ПВ, с которыми он образует пары соединений с резьбовым затягиванием.

Описание

СР75-155ПВ

СР75-155ПВ: коаксиальный разъём для надёжного ВЧ-соединения

СР75-155ПВ — коаксиальный радиочастотный разъём, предназначенный для подключения кабелей с волновым сопротивлением 75 Ом в цепях передачи высокочастотных сигналов. Такие соединители применяют в измерительной технике, телевизионных и видеосистемах, радиотехнической аппаратуре, системах связи и специализированном промышленном оборудовании, где важны стабильные электрические параметры линии.

Конструкция разъёма СР75-155ПВ рассчитана на формирование экранированного коаксиального соединения. Центральный контакт передаёт полезный сигнал, а наружный проводник обеспечивает общий потенциал и электромагнитное экранирование. Это помогает уменьшить влияние внешних помех, снизить утечки сигнала и сохранить согласование между кабелем и подключаемым оборудованием.

Назначение разъёма СР75-155ПВ

Разъём используется в трактах с номинальным импедансом 75 Ом. Соблюдение этого параметра особенно важно для высокочастотных и импульсных сигналов: несогласованное соединение может вызвать отражения, искажение формы импульса, снижение уровня полезного сигнала или ухудшение качества передачи изображения.

СР75-155ПВ может применяться для подключения коаксиальных кабелей в следующих системах:

Видеонаблюдение и аналоговые видеотракты.
Телевизионные распределительные линии.
Измерительные стенды и лабораторное оборудование.
Аппаратура связи и радиочастотные устройства.
Контрольно-измерительные комплексы.
Промышленные системы передачи сигналов.
Ремонт, модернизация и обслуживание электронной аппаратуры.

Особенности конструкции

Маркировка СР75 указывает на принадлежность изделия к группе коаксиальных разъёмов, рассчитанных на работу с линиями 75 Ом. Исполнение 155ПВ определяет конкретный конструктивный вариант соединителя, включая тип присоединения, геометрию контактов и способ установки в составе кабельной или приборной части.

Ключевые особенности разъёма:

Номинальное волновое сопротивление 75 Ом.
Коаксиальная структура для передачи ВЧ-сигналов.
Наличие экранирующего внешнего контакта.
Центральный контакт для сигнальной жилы кабеля.
Стабильные характеристики при корректном монтаже.
Применение в профессиональной, промышленной и специализированной аппаратуре.
Возможность использования в составе кабельных сборок и приборных соединений.

Корпус коаксиального разъёма обеспечивает механическую фиксацию и электрический контакт с экраном кабеля. При монтаже важно сохранить геометрию коаксиальной линии: центральная жила не должна замыкаться на экран, а оплётка должна иметь надёжный круговой контакт с корпусом соединителя.

Почему важно сопротивление 75 Ом

Выбор разъёма СР75-155ПВ связан не только с его механической совместимостью, но и с электрическими характеристиками тракта. В системах с сопротивлением 75 Ом разъём, кабель и входное либо выходное устройство должны быть согласованы между собой.

При сохранении согласования:

Уменьшается коэффициент отражения сигнала.
Снижаются потери в линии передачи.
Улучшается стабильность амплитудно-частотных характеристик.
Повышается качество передачи видеосигнала и импульсных сигналов.
Снижается вероятность помех и паразитных искажений.

Для сравнения, установка соединителя с другим волновым сопротивлением в 75-омный тракт способна ухудшить работу линии даже при внешней механической совместимости элементов. Поэтому при подборе СР75-155ПВ необходимо учитывать не только размеры кабеля и способ крепления, но и расчётный импеданс всей системы.

Применение в технических системах

Разъём СР75-155ПВ востребован там, где требуется надёжное соединение коаксиального кабеля с оборудованием без нарушения характеристик 75-омной линии. Он подходит для создания сигнальных соединений в аппаратуре, требующей защиты от электромагнитных помех и устойчивой передачи высокочастотных сигналов.

Использование совместимого коаксиального разъёма помогает обеспечить долговечность кабельной сборки, удобство обслуживания оборудования и повторяемость параметров соединения. Для точного подбора важно сопоставлять исполнение СР75-155ПВ с документацией на кабель, ответную часть соединения и условия эксплуатации: вибрацию, температуру, механические нагрузки и требования к экранированию.
