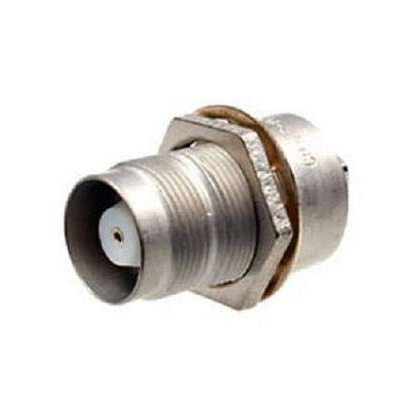

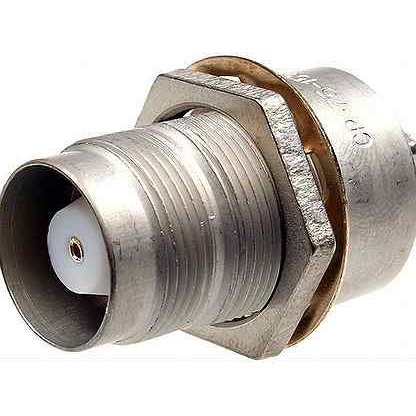

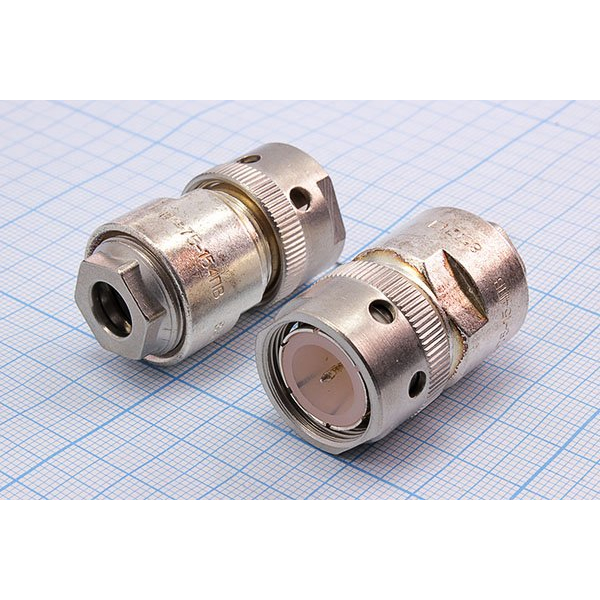

СР‑75‑155ФВ «1» — это негерметичный прямой радиочастотный коаксиальный соединитель (разъём) с резьбовым способом сочленения, разработанный под отечественные технические условия ВР0.364.007ТУ. Он применяется в радиочастотных трактах для соединения кабелей между собой, с аппаратной и блочными устройствами в аппаратуре общего и специального назначения.

Основные параметры

• Волновое сопротивление: 75 Ом.

• Предельная частота работы: до 10 ГГц (10 000 МГц).

• Рабочее напряжение в нормальных условиях: порядка нескольких сотен вольт (амплитуда), точное значение зависит от редакции ТУ и типа приёмки, но в ряде описаний указывается до 500–1000 В.

• Сопротивление контактов «штырь–гнездо» и «корпус–корпус» не более 0,01 Ом.

Конструкция и материалы

• Тип соединения: прямой, резьбовой, с фторопластовой изоляцией (буква «Ф» в обозначении).

• Корпус и контакты: латунные детали, часто с гальваническим покрытием (никель, серебро, бронза), изолятор — фторопласт, обеспечивающий хорошую стабильность параметров в широком диапазоне частот.

• Монтаж: приборно‑кабельное исполнение, предназначен для объёмного (внутриблочного) монтажа с резьбовым креплением к панели или корпусу.

Эксплуатационные характеристики

• Диапазон рабочих температур: от примерно −60 °C до +155 °C (в зависимости от редакции ТУ и приёмки).

• Повышенная относительная влажность до 98% при температуре около +35…+40 °C.

• Количество циклов сочленения‑расчленения: не менее 500 циклов.

• Срок сохраняемости: не менее 15 лет при хранении в составе изделий.

Обозначение и применение

В условном обозначении:

• СР — соединитель радиочастотный;

• 75 — волновое сопротивление 75 Ом;

• 155 — порядковый номер разработки;

• Ф — фторопластовая изоляция;

• В — всеклиматическое исполнение.

Такой соединитель используется в радиочастотных трактах РЭА, где требуется 75‑омный тракт, стабильные параметры до 10 ГГц и надёжность в жёстких температурно‑влажностных условиях.
