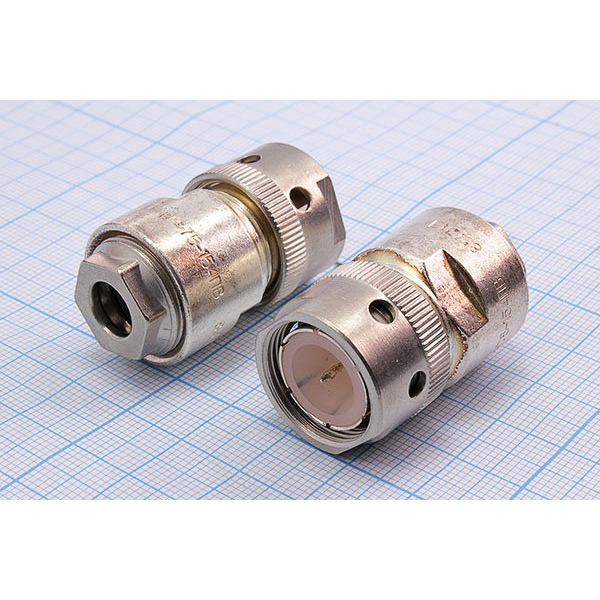

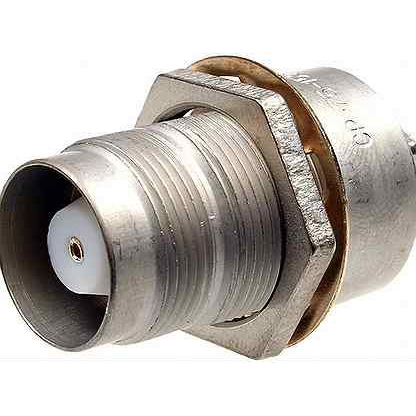

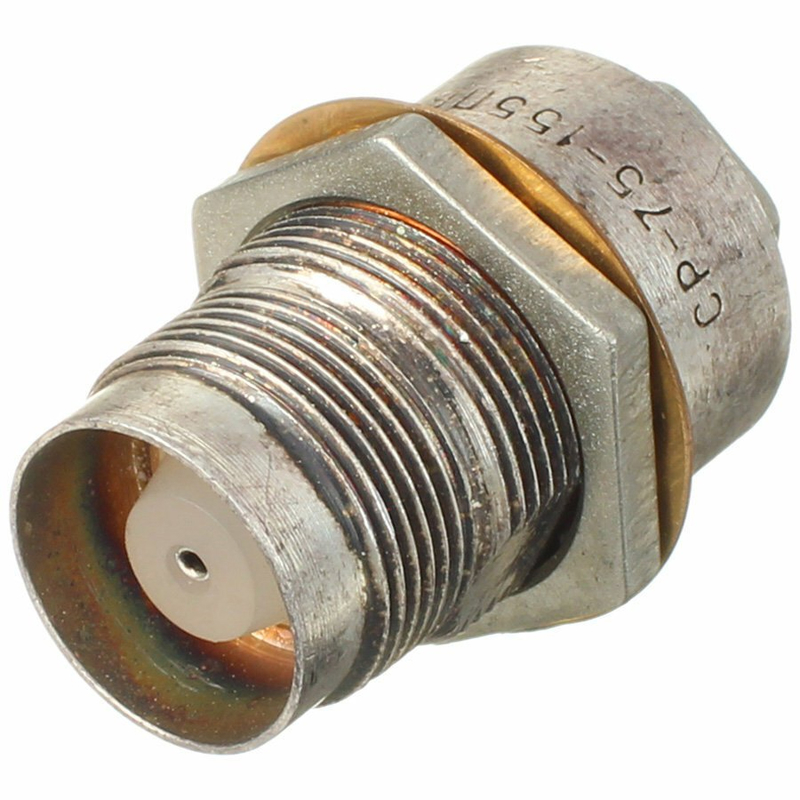

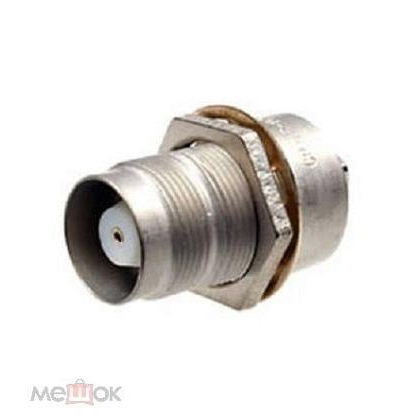

СР75-155ФВ «1» — это радиочастотный соединитель, представляющий собой прямую приборно-кабельную розетку негерметичного типа с резьбовым сочленением. Он предназначен для надежного соединения и разъединения электрических цепей в радиочастотных трактах, включая кабели, узлы и блоки аппаратуры общего и специального назначения, с поддержкой высокочастотных сигналов до 10 ГГц даже при вибрациях.

Основные характеристики

• Волновое сопротивление: 75 Ом.

• Предельная частота: 10,0 ГГц.

• Размер основного соединения: М18×1, тип резьбы метрический.

• Рабочее напряжение: до 1000 В в нормальных условиях.

• Сопротивление контактов: не более 0,01 Ом (штырь-гнездо и корпус-корпус).

Эта розетка обеспечивает быстрое подключение для передачи сигналов в оборудовании, где требуется высокая надежность.

Материалы и конструкция

Корпус выполнен из латуни с никелевым покрытием, контакты — из бронзы с серебряным покрытием, изоляция — фторопласт (отсюда маркировка "Ф"). Габариты: 42,0 × 27,7 × 27,7 мм, масса около 60 г.

Конструкция подходит для объемного монтажа и совместима с кабелями типа РК75-4-21, РК75-4-22.

Условия эксплуатации

Диапазон температур: от -60 до +155 °С. Выдерживает повышенную влажность до 98% при +35 °С, количество циклов соединений-расчленений — до 500. Срок сохраняемости — 15 лет, соответствует всеклиматическому исполнению по ГОСТ.

Расшифровка обозначения

СР — соединитель радиочастотный; 75 — волновое сопротивление в Омах; 155 — порядковый номер разработки; Ф — фторопластовая изоляция; В — всеклиматическое исполнение. Маркировка «1» указывает на конкретный вариант приёмки (например, ОТК по ТУ ВР0.364.007).
