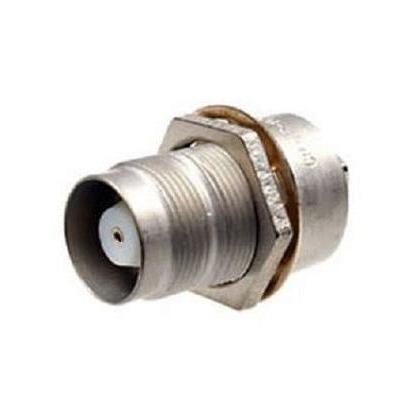

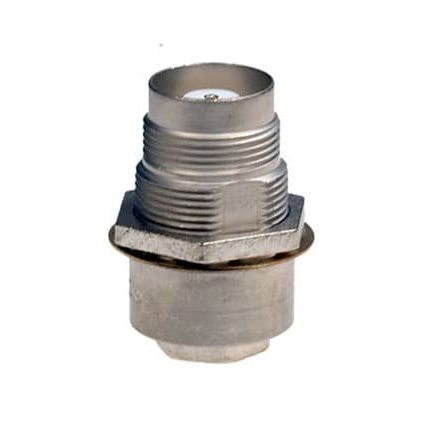

СР75-155ФВ «5» — это радиочастотный коаксиальный соединитель (розетка приборно-кабельная прямая), предназначенный для работы в электрических цепях РЧ-трактов. Он имеет волновое сопротивление 75 Ом, максимальную частоту до 10 ГГц и резьбовое соединение М18х1. Маркировка «5» указывает на приёмку по ТУ ВР0.364.007.

Основные характеристики

Диапазон рабочих температур — от -60 до +155 °C, относительная влажность до 98% при +35 °C. Сопротивление контактов не превышает 0,01 Ом, сопротивление изоляции — не менее 1000 МОм. Количество циклов сочленения-расчленения — до 500, срок хранения — 15 лет.

Конструкция и материалы

Корпус из латуни с никелевым покрытием, контакты — из бронзы или латуни с серебром, диэлектрик — фторопласт (отсюда «Ф»). Габариты: 42 × 27,7 × 27,7 мм, масса около 60 г. Соединитель негерметичный, всеклиматического исполнения (В).

Условия эксплуатации

Выдерживает вибрации, удары, морской туман и солнечную радиацию. Максимальная наработка — 100 000 часов. Подходит для кабелей типа РК75-4-21, РК75-4-22 и аналогичных.
