Назначение и область применения

СР75-155ФВ — коаксиальный негерметичный розеточный разъём радиочастотного тракта с волновым сопротивлением 75 Ом, выполненный по резьбовой схеме сочленения. Изделие ориентировано на промышленные и спецназначенные радиоэлектронные системы и применяется для соединения и разъединения кабелей и узлов радиочастотных трактов между собой, а также с приборами и блоками.

Разъём предназначен для объёмного монтажа, в том числе при повышенных требованиях к вибростойкости и повторяемости сочленений. Типовое применение — в качестве приборно-кабельной или блочно-кабельной розетки в составе соединителей радиочастотных трактов на базе кабелей РК75-4-21 и РК75-4-22, включая блоки контроля, измерительные стенды и телевизионные линии передачи.

Основные электрические параметры

• Волновое сопротивление — 75 Ом, что соответствует типовому волновому уровню телевизионных и телеизмерительных кабелей.
• Диапазон рабочих частот — до 10 ГГц для розеток приборно-кабельных и прямых соединителей с фторопластовой изоляцией, а также до 3 ГГц для части исполнений с полиэтиленовой изоляцией.
• Рабочее напряжение — порядка сотен вольт амплитудного значения; в типовых технических условиях указывается до 500 В амплитудного значения.
• Сопротивление контактов «штырь–гнездо» и по корпусу — не более 0,01 Ом.
• Сопротивление изоляции — не менее 1000 МОм.

Условное обозначение и конструкция

В маркировке СР75-155ФВ заложена следующая информация: «СР» означает соединитель радиочастотный, «75» — волновое сопротивление 75 Ом, «155» — порядковый номер разработки, «Ф» — применение фторопласта в качестве изоляционного материала, «В» — всеклиматическое исполнение по ГОСТ В 2039404-81.

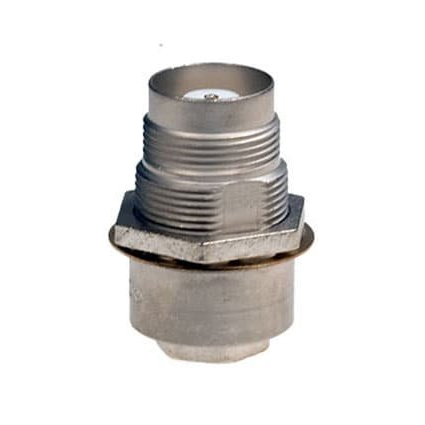

Разъём выполнен как розетка приборно-кабельная, прямая, с резьбовым сочленением под размер М18 на 1. Габариты изделия составляют около 42 на 27,7 на 27,7 мм, масса — порядка 60 г.

Эксплуатационные характеристики

• Диапазон рабочих температур — от минус 60 до плюс 155 градусов Цельсия, что допускает применение в жёстких климатических и бортовых условиях.
• Относительная влажность воздуха при температурах до плюс 35–40 градусов Цельсия — до 98 процентов, с возможным пониженным атмосферным давлением до примерно 5 мм ртутного столба.
• Минимальный срок сохраняемости — порядка 15 лет.
• Максимальная наработка — до 100 000 часов.
• Количество циклов сочленений-расчленений — не менее 500.

Приёмка и дата выпуска

Товар имеет приёмку «5». Дата выпуска — сентябрь 2007 года. Указанные сведения относятся к конкретной партии и подтверждают соответствие изделия установленным требованиям на момент выпуска.

Область применения в радиоэлектронной аппаратуре

Благодаря всеклиматическому исполнению и широкому температурному диапазону разъём востребован в аппаратуре общего и специального назначения, где требуется стабильность электрических параметров при вибрационных и климатических нагрузках. Он обеспечивает надёжное соединение кабельных сборок с приборами, блоками и измерительными стендами, а также применяется в телевизионных линиях передачи и телеизмерительных трактах с волновым сопротивлением 75 Ом.
