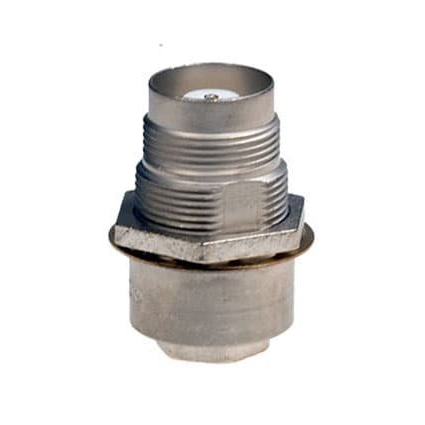

СР75-155ФВ: радиочастотный соединитель для трактов 75 Ом

СР75-155ФВ — приборно-кабельный коаксиальный радиочастотный соединитель в исполнении «розетка», рассчитанный на работу в линиях с волновым сопротивлением 75 Ом. Модель применяется при монтаже, коммутации и обслуживании высокочастотных трактов в аппаратуре общего и специального назначения, где важны стабильность передачи сигнала и механическая надежность соединения.

Назначение разъема СР75-155ФВ

Разъем СР75-155ФВ предназначен для соединения и разъединения кабелей, приборов, модулей и узлов радиочастотных систем. Конструкция ориентирована на объемный монтаж и использует резьбовой способ сочленения, который обеспечивает прочную фиксацию при эксплуатации в условиях вибраций и механических нагрузок.

Соединитель относится к коаксиальному типу: центральный контакт передает высокочастотный сигнал, а корпус выполняет функцию внешнего проводника и экрана. Такое решение помогает сохранять согласование линии 75 Ом и снижать влияние внешних электромагнитных помех.

Основные характеристики

Указанные параметры характерны для исполнения СР-75-155ФВ по соответствующим техническим условиям; при выборе для конкретного проекта необходимо сверять документацию на требуемую приемку и партию изделия.

Расшифровка маркировки

Обозначение СР75-155ФВ отражает ключевые особенности соединителя:

• СР — соединитель радиочастотный.

• 75 — номинальное волновое сопротивление 75 Ом.

• 155 — порядковый номер разработки.

• Ф — фторопластовый изолятор.

• В — всеклиматическое исполнение.

Фторопластовая изоляция важна для работы на повышенных частотах: для прямых соединителей с таким диэлектриком указывается рабочий диапазон до 10 000 МГц.

Где используется СР75-155ФВ

Соединители этого типа находят применение в радиоэлектронной аппаратуре, измерительных комплексах, системах связи, телеметрии, испытательном оборудовании и других устройствах с коаксиальными ВЧ-трактами 75 Ом. Резьбовая фиксация особенно востребована в аппаратуре, работающей при вибрациях, температурных перепадах и высокой влажности.

Для корректной работы важно подбирать совместимую ответную часть, соблюдать требования к монтажу кабеля и не нарушать геометрию центрального контакта. Это помогает сохранить электрическое согласование тракта, уменьшить отражения сигнала и обеспечить устойчивую работу оборудования на частотах до 10 ГГц.
