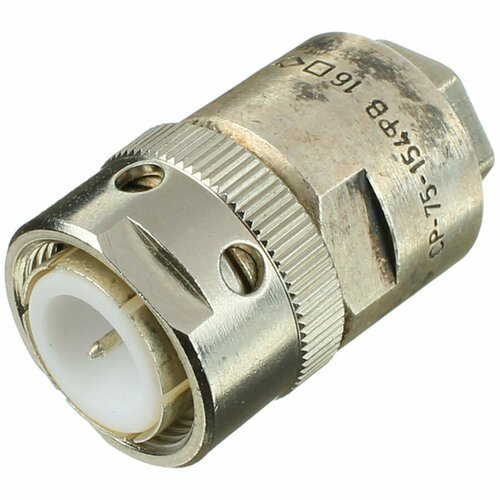

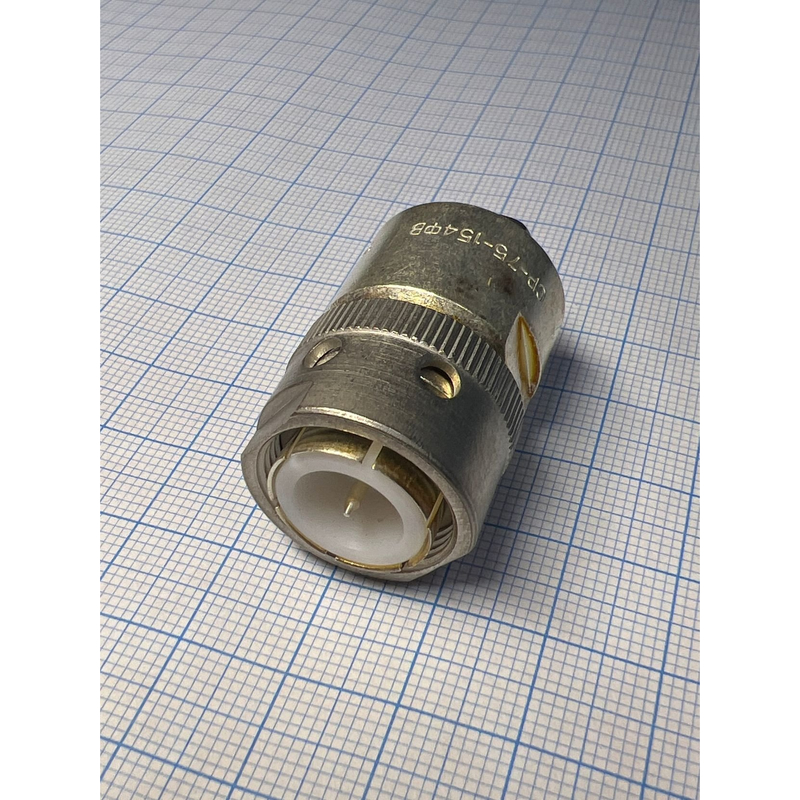

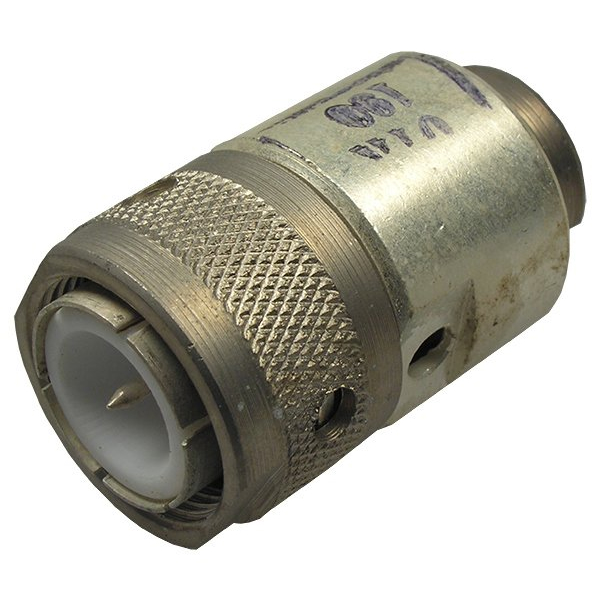

СР‑75‑154ФВ «ОС» — это радиочастотный коаксиальный разъём типа «вилка» для кабелей РК75‑4‑21 / РК75‑4‑22, работающий в высокочастотных трактах с волновым сопротивлением 75 Ом. Буквенные индексы в обозначении расшифровываются как: «СР» — соединитель радиочастотный, «75» — волновое сопротивление в омах, «154» — порядковый номер разработки, «Ф» — фторопластовый диэлектрик, «В» — всеклиматическое исполнение. Буквы «ОС» в вашем обозначении соответствуют категории качества/приёмки изделия по техническим условиям.

Назначение и конструкция

СР‑75‑154ФВ «ОС» предназначен для соединения и разъединения линий передачи, кабельных радиочастотных трактов и связанных с ними компонентов, в том числе в радиоэлектронной аппаратуре различного назначения. Соединитель выполнен как негерметичный прямой разъём с резьбовым способом сочленения (размер основного соединения М18×1), с фторопластовым диэлектриком и контактами из латуни, покрытой серебром.

Основные параметры

• Волновое сопротивление: 75 Ом.

• Предельная рабочая частота: до 10 ГГц (10 000 МГц).

• Рабочее напряжение в нормальных условиях: до 1000 В постоянного и переменного тока.

• КСВН (коэффициент стоячей волны напряжения) не более 1,25 в расчётном диапазоне частот, что обеспечивает низкую отражённую мощность.

• Сопротивление контактов: около 0,01 Ом «штырь–гнездо» и «корпус–корпус».

• Количество допустимых сочленений–расчленений: порядка 500 циклов.

Условия эксплуатации и габариты

• Диапазон рабочих температур, в зависимости от документации и поставщика, обычно от −60 до +85…+155 °С, что позволяет использовать разъём в сложных климатических и специальных условиях.

• Повышенная относительная влажность воздуха может достигать порядка 98% при температуре около 35–40 °С.

• Габаритные размеры разъёма — примерно 22×22×43,5 мм, масса около 60 г, что делает его компактным и удобным для монтажа в плотные сборки.

Особенности исполнения «ОС»

Обозначение «ОС» в маркировке СР‑75‑154ФВ «ОС» относится к категории приёмки и качества по российским ТУ/ГОСТ; технически это не меняет базовую конструкцию разъёма, но указывает на определённый уровень контроля и соответствия (например, для специальных или повышенных требований к надёжности и стабильности параметров). В остальном разъём полностью совместим по геометрии и электрическим характеристикам с другими вариантами СР‑75‑154ФВ («ОТК», «ВП» и др.).
