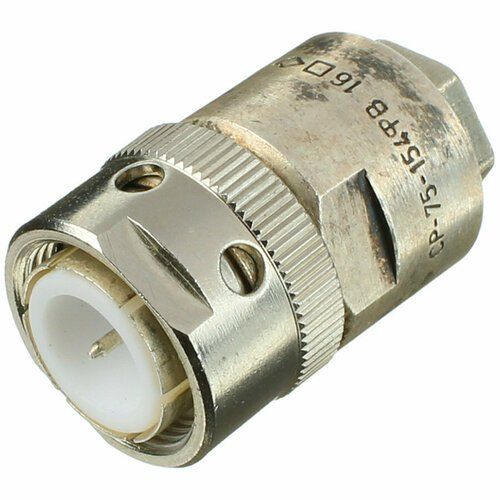

СР75-154ФВ 89-91г «5»

Цена:

182 ₽

В наличии: 14 шт.

Технические характеристики

СР75-154ФВ

СР75-154ФВ — это радиочастотный коаксиальный соединитель типа вилка с резьбовым сочленением, предназначенный для работы в цепях радиочастотных трактов и для соединения/разъединения кабелей, приборов и их частей.

Что означает обозначение

СР — соединитель радиочастотный.
75 — волновое сопротивление 75 Ом.
154 — порядковый номер разработки.
Ф — фторопластовый изолятор.
В — всеклиматическое исполнение.

Основные параметры

Предельная рабочая частота: до 10 ГГц.
Волновое сопротивление: 75 Ом.
Рабочее напряжение: до 1000 В в нормальных условиях.
Сопротивление контактов: 0,01 Ом.
Количество сочленений/расчленений: до 500.
Срок сохраняемости: 15 лет.

Конструкция и размеры

Соединитель кабельный, прямой, негерметичный, с резьбовым типом соединения. Базовый размер присоединения — М18×1, а габариты указываются как примерно 43,5 × 22 × 22 мм. Контакты обычно выполняются из латуни с серебряным покрытием, а диэлектрик — из фторопласта.

Условия работы

Изделие рассчитано на вибрацию, ударные нагрузки, повышенную влажность и широкий диапазон температур, что делает его пригодным для эксплуатации в жёстких условиях. Для таких соединителей указывают диапазон рабочих температур примерно от -60 до +155 °C, в зависимости от источника и исполнения.

Где применяют

СР75-154ФВ используют в высокочастотных трактах, когда нужно надёжно соединять коаксиальные линии и обеспечивать стабильные электрические параметры на частотах до 10 ГГц. Это типовой разъём для радиоаппаратуры, измерительных приборов и других ВЧ-узлов.

Описание

СР75-154ФВ

СР75-154ФВ: коаксиальный радиочастотный соединитель для надёжного монтажа

СР75-154ФВ — прямой кабельный радиочастотный коаксиальный соединитель типа «вилка», рассчитанный на работу в трактах с волновым сопротивлением 75 Ом. Его применяют для создания стабильных разъёмных соединений в электронной, измерительной, телекоммуникационной и специальной аппаратуре.

Назначение СР75-154ФВ

Разъём СР75-154ФВ предназначен для соединения и разъединения кабелей, узлов и блоков, через которые передаются высокочастотные сигналы. Конструкция с резьбовым сочленением помогает обеспечить прочную механическую фиксацию и устойчивый электрический контакт, что особенно важно при вибрациях и длительной эксплуатации оборудования.

Соединитель используется с радиочастотными кабелями РК75-4-21 и РК75-4-22. Прямое исполнение удобно для объёмного монтажа, когда кабель необходимо вывести вдоль оси разъёма без углового изгиба.

Основные характеристики

Параметр	Значение
Тип изделия	Кабельная прямая вилка
Волновое сопротивление	75 Ом
Предельная рабочая частота	До 10 ГГц
Основное соединение	М18×1
Тип сочленения	Резьбовое, метрическое
Рабочее напряжение	До 1000 В в нормальных условиях
Сопротивление контактов	Не более 0,01 Ом
Диэлектрик	Фторопласт
Корпус	Латунь с никелевым покрытием
Центральный контакт	Латунь с серебряным покрытием
Рабочие температуры	От −60 до +155 °C
Число сочленений и расчленений	До 500
Габариты	43,5 × 22 × 22 мм
Масса	Около 62 г

Технические параметры делают СР75-154ФВ подходящим для высокочастотных линий, где требуется сохранить согласование тракта на уровне 75 Ом и снизить влияние соединения на прохождение сигнала.

Конструктивные преимущества

Ключевая особенность соединителя — фторопластовая изоляция. Этот материал отличается хорошими диэлектрическими свойствами и сохраняет работоспособность при температурных нагрузках, характерных для промышленной и специализированной электроники.

Никелированная латунь корпуса повышает стойкость к внешним воздействиям, а серебряное покрытие контактной части способствует получению низкого переходного сопротивления. Резьбовой интерфейс М18×1 предотвращает случайное отсоединение кабеля и помогает поддерживать надёжность соединения при механических нагрузках.

Где применяется разъём

СР75-154ФВ может использоваться в составе:

радиочастотных измерительных комплексов;
аппаратуры связи и передачи сигналов;
телевизионных и видеотрактов с импедансом 75 Ом;
испытательных стендов;
промышленной электронной аппаратуры;
оборудования с повышенными требованиями к вибростойкости и температурной устойчивости;
блоков и кабельных сборок специального назначения.

Например, в измерительном тракте с кабелем РК75-4-21 разъём СР75-154ФВ позволяет сформировать разъёмное подключение между кабельной линией и функциональным блоком, сохраняя резьбовую фиксацию и параметры 75-омного тракта.

Что учитывать при монтаже

Для корректной работы важно подбирать разъём под совместимый тип кабеля, соблюдать технологию разделки его внешнего проводника, изоляции и центральной жилы, а также исключать повреждение фторопластового диэлектрика. После монтажа следует проверить надёжность резьбового соединения, отсутствие короткого замыкания между центральным контактом и корпусом и качество фиксации кабеля.

СР75-154ФВ остаётся практичным решением для построения 75-омных высокочастотных соединений до 10 ГГц, когда требуется сочетание компактности, механической прочности, стабильных электрических характеристик и широкого температурного диапазона.
