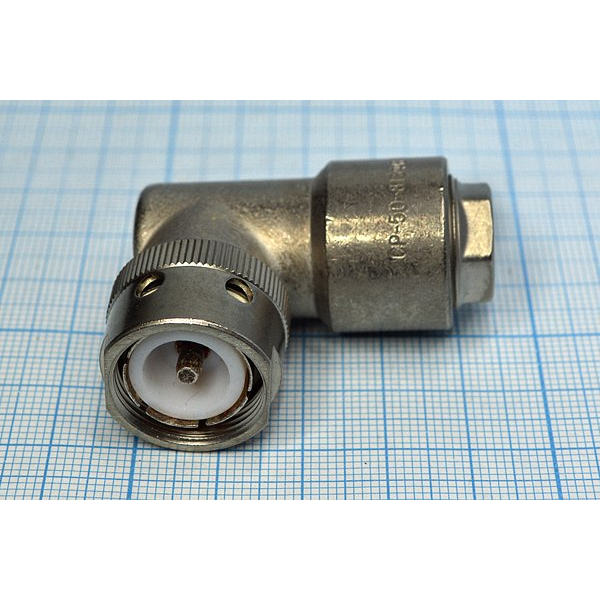

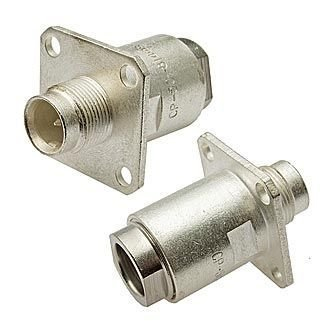

СР50-813ФВ: угловая кабельная вилка для ВЧ-трактов 50 Ом

СР50-813ФВ — отечественный коаксиальный радиочастотный соединитель в исполнении кабельной угловой вилки. Он применяется в ВЧ-трактах с волновым сопротивлением 50 Ом, где требуется выполнить надёжное соединение коаксиального кабеля с оборудованием или ответной частью разъёма при ограниченном пространстве для монтажа.

Конструкция с угловым выводом помогает аккуратно организовать прокладку кабеля, снизить изгибающую нагрузку на место разделки и упростить подключение в аппаратуре, шкафах, стойках и измерительных системах. Соединитель рассчитан на эксплуатацию в широком температурном диапазоне, а фторопластовый изолятор обеспечивает стабильность электрических характеристик в условиях повышенных температур.

Расшифровка маркировки

Обозначение СР50-813ФВ содержит основные признаки изделия:

Индекс «Ф» указывает на применение фторопластовой изоляции, для которой характерен рабочий температурный диапазон от −60 до +155 °C. Исполнение «В» обозначает всеклиматический вариант, предназначенный для работы в расширенных климатических условиях.

Основные характеристики СР50-813ФВ

Приведённые параметры относятся к распространённому исполнению СР50-813ФВ по техническим условиям ВР0.364.007 ТУ; при применении в ответственных устройствах следует сверять документацию на конкретную партию и вариант приёмки.

Конструктивные особенности

СР50-813ФВ представляет собой одноконтактный коаксиальный разъём с центральным штыревым контактом. Резьбовой способ соединения обеспечивает механическую фиксацию ответных частей и помогает сохранять стабильность электрического контакта при вибрациях и эксплуатационных нагрузках.

Никелированная латунная оболочка выполняет одновременно механическую и экранирующую функцию. Серебряное покрытие контактных элементов способствует снижению переходного сопротивления, а фторопластовый диэлектрик поддерживает требуемые параметры изоляции и высокочастотного тракта.

Угловая компоновка особенно удобна, когда прямой вывод кабеля невозможен из-за малой глубины оборудования, плотной компоновки модулей или необходимости проложить кабель вдоль панели корпуса.

Области применения

Разъём СР50-813ФВ используется в аппаратуре, где необходимы коаксиальные соединения с импедансом 50 Ом, включая:

• Радиопередающие и радиоприёмные устройства.

• Измерительные ВЧ-комплексы и лабораторные стенды.

• Аппаратуру связи и телеметрии.

• Системы радиоконтроля, радиолокации и навигации.

• Промышленные и специализированные электронные устройства.

• Межблочные коаксиальные соединения внутри стоек, шкафов и приборных корпусов.

• Сигнальные тракты с кабелем РК50-7-22.

Соединитель предназначен для работы в электрических цепях радиочастотных трактов. Резьбовое сочленение и угловое исполнение делают его практичным решением для стационарной аппаратуры, в которой важны механическая надёжность, экранирование и сохранение согласования 50-омной линии.

На что обратить внимание при монтаже

Для корректной работы СР50-813ФВ важно использовать совместимый коаксиальный кабель и соблюдать технологию его разделки. Неправильная подготовка центральной жилы, оплётки или изоляции может ухудшить контакт, повысить переходное сопротивление и привести к нарушению согласования линии.

При подборе ответной части необходимо проверить совпадение присоединительных размеров и типа резьбового сочленения. Разъём относится к негерметичному исполнению, поэтому при установке на внешнем оборудовании или в зоне конденсации следует предусмотреть защиту соединения от влаги и загрязнений.

СР50-813ФВ остаётся востребованным решением для построения надёжных коаксиальных линий 50 Ом в аппаратуре с повышенными требованиями к прочности соединения, температурной стойкости и компактности кабельного ввода.
