СР‑50‑813ФВ «1» — это высокочастотный коаксиальный радиочастотный соединитель (вилка) с волновым сопротивлением 50 Ом, используемый в составе радиочастотных трактов аппаратуры общего и специального назначения. В обозначении «СР» — соединитель радиочастотный, «50» — волновое сопротивление в омах, «813» — порядковый номер разработки, «Ф» указывает фторопласт в качестве изоляционного материала, а «В» означает всеклиматическое исполнение.

Основные характеристики

Соединитель рассчитан на работу в диапазоне частот до примерно 3–10 ГГц (в зависимости от типа исполнения и ТУ), при этом сохраняется волновое сопротивление 50 Ом и низкий уровень потерь. В нормальных условиях допустимое рабочее напряжение невелико (порядка несколько сот вольт амплитудного значения), а сопротивление контактов «штырь–гнездо» и «корпус–корпус» не превышает примерно 10–30 мОм.

Конструкция и монтаж

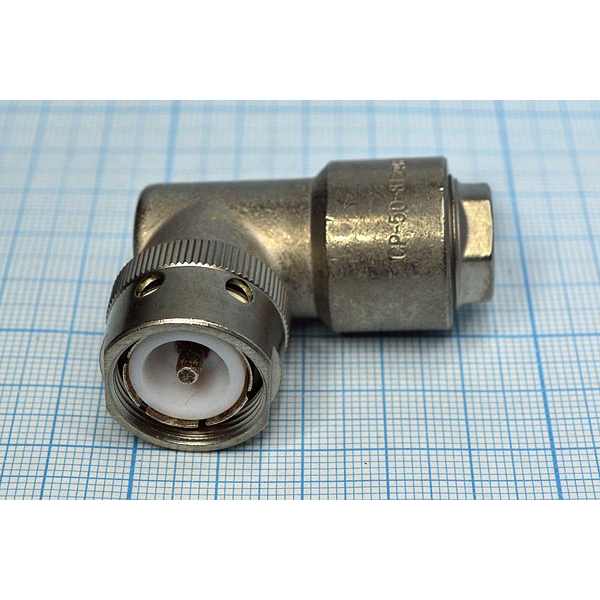

СР‑50‑813ФВ «1» обычно выполняется в виде кабельной угловой вилки с резьбовым сочленением, размер основного соединения — М18×1. Контакт выполнен круглым штырём диаметром около 3 мм, материал контактов — бронза с серебряным покрытием, изолятор — фторопласт (белый цвет), корпус — латунь с никелевым покрытием. Монтаж на кабеле осуществляется обжимом или объемным креплением, разъём рассчитан на порядка 500 сочленений‑расчленений.

Условия эксплуатации и надёжность

Исполнение «В» обеспечивает работу в широком диапазоне температур, примерно от −60 до +155 °С, с повышенной влажностью до 98% при +35 °С, что делает разъём пригодным для климатически сложных условий. Минимальный срок сохраняемости составляет не менее 15 лет, при этом указывается большой ресурс (десятки тысяч часов наработки) и высокая стабильность электрических параметров.
