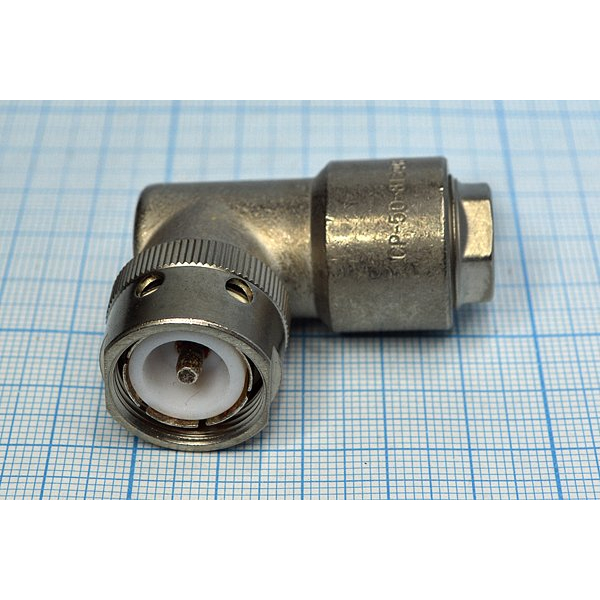

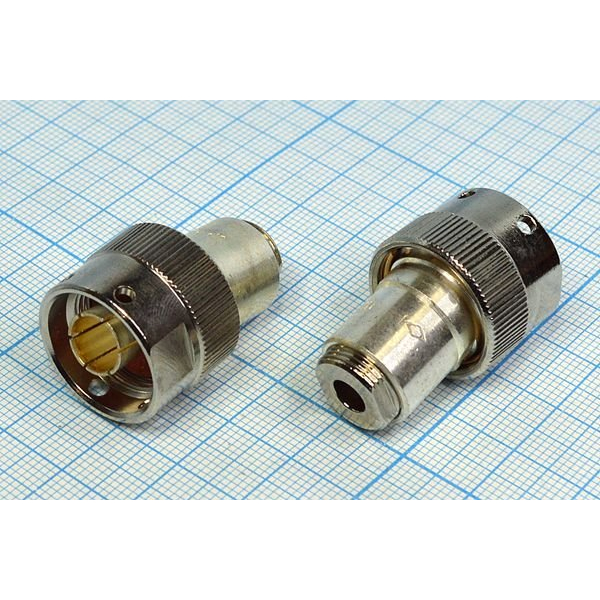

СР50-813ФВ 91г «1»

Цена: ПОД ЗАКАЗ

В наличии: 500 шт.

Технические характеристики

СР50-813ФВ «1»

СР50-813ФВ «1» — это угловая кабельная вилка из серии высокочастотных радиочастотных соединителей СР50, предназначенная для соединения кабелей и аппаратуры в радиочастотных трактах.

Основные характеристики

Она имеет волновое сопротивление 50 Ом, диапазон рабочих частот до 10 ГГц и круглый штыревой контакт диаметром 3 мм из бронзы с серебряным покрытием.

Корпус выполнен из латуни с никелевым покрытием, изолятор — фторопласт белого цвета, метод монтажа — обжим и объемный механический монтаж.

Габариты составляют 52,5 × 40,1 мм, масса — 90 г, метод сочленения — резьбовой с размером М18×1.

Условия эксплуатации

Разъем рассчитан на рабочий ток 10 мА, амплитудное напряжение до 500–1000 В, сопротивление контактов не более 10 мОм.

Диапазон температур от -60 до +155 °C, всеклиматическое исполнение, ресурс — 500 сочленений-расчленений, срок хранения до 25 лет.

Подходит для кабелей типа РК50-7-22 диаметром 7 мм, совместима с ответными частями вроде СР50-165ФВ и аналогичными.

Описание

СР50-813ФВ

СР50-813ФВ: угловая кабельная вилка для ВЧ-трактов 50 Ом

СР50-813ФВ — отечественный коаксиальный радиочастотный соединитель в исполнении кабельной угловой вилки. Он применяется в ВЧ-трактах с волновым сопротивлением 50 Ом, где требуется выполнить надёжное соединение коаксиального кабеля с оборудованием или ответной частью разъёма при ограниченном пространстве для монтажа.

Конструкция с угловым выводом помогает аккуратно организовать прокладку кабеля, снизить изгибающую нагрузку на место разделки и упростить подключение в аппаратуре, шкафах, стойках и измерительных системах. Соединитель рассчитан на эксплуатацию в широком температурном диапазоне, а фторопластовый изолятор обеспечивает стабильность электрических характеристик в условиях повышенных температур.

Расшифровка маркировки

Обозначение СР50-813ФВ содержит основные признаки изделия:

Элемент маркировки	Значение
СР	Соединитель радиочастотный
50	Номинальное волновое сопротивление 50 Ом
813	Номер конструктивной разработки
Ф	Изолятор из фторопласта
В	Всеклиматическое исполнение

Индекс «Ф» указывает на применение фторопластовой изоляции, для которой характерен рабочий температурный диапазон от −60 до +155 °C. Исполнение «В» обозначает всеклиматический вариант, предназначенный для работы в расширенных климатических условиях.

Основные характеристики СР50-813ФВ

Параметр	Значение
Тип изделия	Кабельная вилка
Конструкция	Угловая
Способ сочленения	Резьбовой
Волновое сопротивление	50 Ом
Предельная рабочая частота	До 3 ГГц
Присоединительная резьба	М18×1
Присоединяемый кабель	РК50-7-22
Материал изолятора	Фторопласт
Материал корпуса	Латунь
Покрытие корпуса	Никель
Материалы центрального контакта	Латунь, бронза
Покрытие контакта	Серебро
Рабочее напряжение	До 1000 В в нормальных условиях
Переходное сопротивление контактов	Не более 0,01 Ом
Рабочая температура	От −60 до +155 °C
Допустимая влажность	До 98% при +35 °C
Ресурс сочленений	До 500 циклов
Габариты	40,1 × 22,0 × 52,5 мм
Масса	Около 90 г

Приведённые параметры относятся к распространённому исполнению СР50-813ФВ по техническим условиям ВР0.364.007 ТУ; при применении в ответственных устройствах следует сверять документацию на конкретную партию и вариант приёмки.

Конструктивные особенности

СР50-813ФВ представляет собой одноконтактный коаксиальный разъём с центральным штыревым контактом. Резьбовой способ соединения обеспечивает механическую фиксацию ответных частей и помогает сохранять стабильность электрического контакта при вибрациях и эксплуатационных нагрузках.

Никелированная латунная оболочка выполняет одновременно механическую и экранирующую функцию. Серебряное покрытие контактных элементов способствует снижению переходного сопротивления, а фторопластовый диэлектрик поддерживает требуемые параметры изоляции и высокочастотного тракта.

Угловая компоновка особенно удобна, когда прямой вывод кабеля невозможен из-за малой глубины оборудования, плотной компоновки модулей или необходимости проложить кабель вдоль панели корпуса.

Области применения

Разъём СР50-813ФВ используется в аппаратуре, где необходимы коаксиальные соединения с импедансом 50 Ом, включая:

Радиопередающие и радиоприёмные устройства.
Измерительные ВЧ-комплексы и лабораторные стенды.
Аппаратуру связи и телеметрии.
Системы радиоконтроля, радиолокации и навигации.
Промышленные и специализированные электронные устройства.
Межблочные коаксиальные соединения внутри стоек, шкафов и приборных корпусов.
Сигнальные тракты с кабелем РК50-7-22.

Соединитель предназначен для работы в электрических цепях радиочастотных трактов. Резьбовое сочленение и угловое исполнение делают его практичным решением для стационарной аппаратуры, в которой важны механическая надёжность, экранирование и сохранение согласования 50-омной линии.

На что обратить внимание при монтаже

Для корректной работы СР50-813ФВ важно использовать совместимый коаксиальный кабель и соблюдать технологию его разделки. Неправильная подготовка центральной жилы, оплётки или изоляции может ухудшить контакт, повысить переходное сопротивление и привести к нарушению согласования линии.

При подборе ответной части необходимо проверить совпадение присоединительных размеров и типа резьбового сочленения. Разъём относится к негерметичному исполнению, поэтому при установке на внешнем оборудовании или в зоне конденсации следует предусмотреть защиту соединения от влаги и загрязнений.

СР50-813ФВ остаётся востребованным решением для построения надёжных коаксиальных линий 50 Ом в аппаратуре с повышенными требованиями к прочности соединения, температурной стойкости и компактности кабельного ввода.
