СР50-812ФВ 92г «ОС»
Технические характеристики
СР50-812ФВ «ОС»
СР50‑812ФВ «ОС» — это радиочастотный соединитель резьбового типа с волновым сопротивлением 50 Ом, выполненный во всеклиматическом исполнении с фторопластовой изоляцией и повышенной стабильностью параметров («ОС» — «особо стабильные»).
Назначение и область применения
Соединитель предназначен для работы в электрических цепях радиочастотных трактов: соединения кабелей между собой, кабелей с приборами или отдельных блоков радиоэлектронной аппаратуры.
Он используется там, где требуется высокая стойкость к влиянию внешних факторов (температура, влажность, перепады давления) и устойчивость ВЧ‑параметров во времени.
Расшифровка обозначения
СР — соединитель радиочастотный.
50 — волновое сопротивление 50 Ом.
812 — порядковый номер разработки.
Ф — материал изоляции фторопласт.
В — всеклиматическое исполнение по ГОСТ В 20.39.404‑81.
«ОС» — особо стабильные (улучшенная стабильность параметров и герметичность).
Основные электрические параметры
Волновое сопротивление: 50 Ом.
Рабочее напряжение (амплитудное) в нормальных условиях до 500 В.
Сопротивление контактов не более 0,01 Ом.
Сопротивление изоляции не менее 1000 МОм.
Диапазон рабочих частот — примерно до 10 ГГц, что типично для соединителей серии СР‑50.
Климатические и эксплуатационные характеристики
Диапазон рабочих температур — от −60 °C до +85 °C.
Стойкость к повышенной влажности до 98% при +35 °C.
Минимальный срок сохраняемости — порядка 10–15 лет в упаковке, максимальная наработка — до 100 000 часов.
Конструкция и исполнение

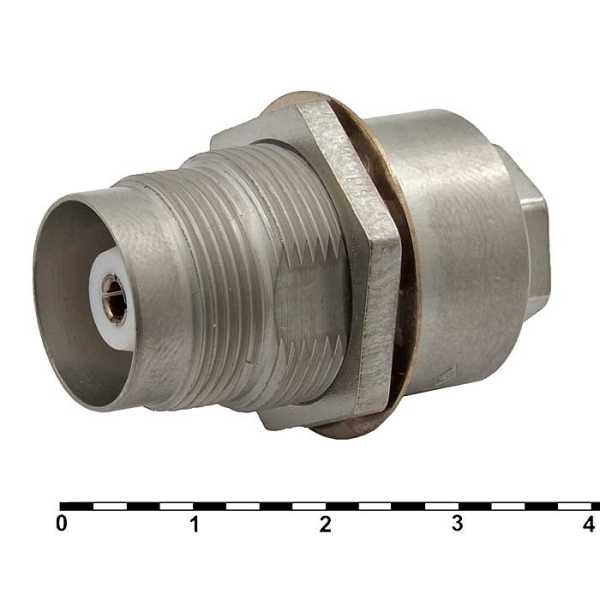

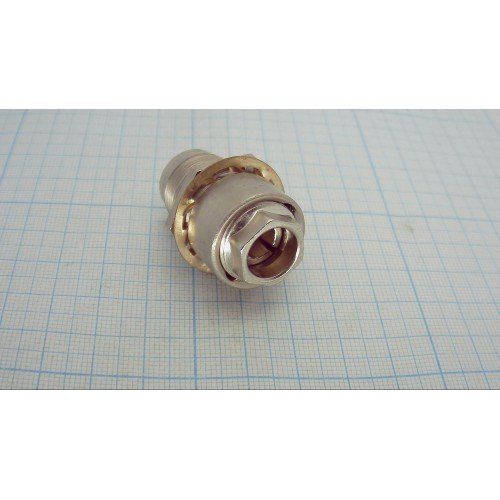

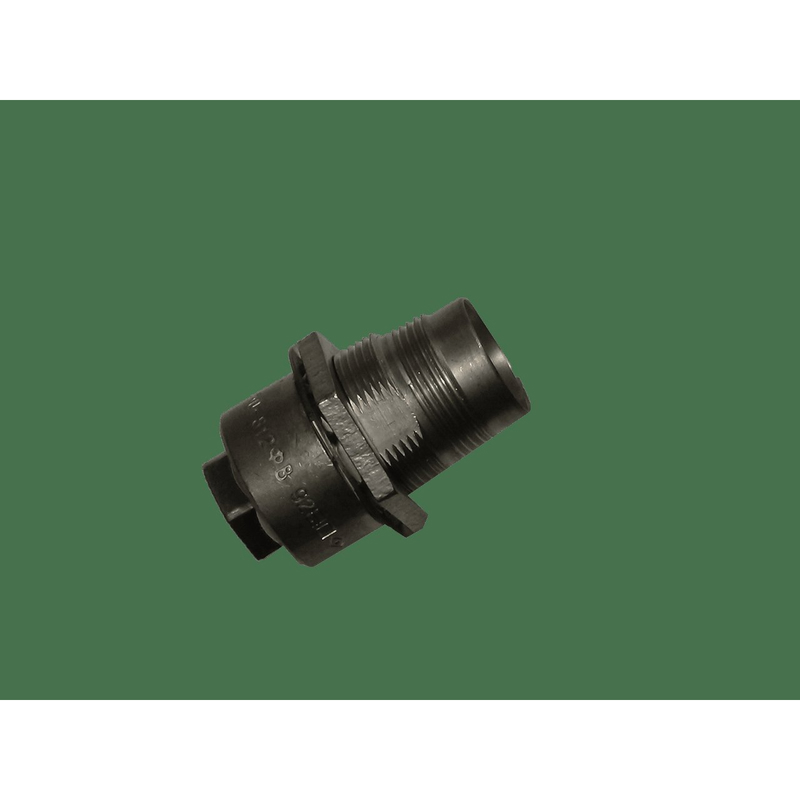

СР50‑812ФВ «ОС» — розетка приборно‑кабельная резьбового сочленения, характеризуется герметичным корпусом и фторопластовой изоляцией, обеспечивающей малые потери и высокую устойчивость к старению.
Исполнение «ОС» предполагает повышенные требования к герметичности, чистоте контактов и стабильности электрических параметров, что делает его удобным для ответственных ВЧ‑трактов и длительной эксплуатации в сложных условиях.
Описание
СР50-812ФВ
СР50-812ФВ: надежное решение для коммутации высокочастотных сигналов
СР50-812ФВ — коаксиальный радиочастотный соединитель, применяемый в системах связи, измерительной технике, радиоэлектронной аппаратуре и других устройствах, где требуется стабильная передача ВЧ-сигналов. Разъем относится к решениям для коаксиальных кабельных линий с волновым сопротивлением 50 Ом.
Конструкция СР50-812ФВ рассчитана на формирование надежного электрического и механического соединения. Такой тип соединителя помогает снизить влияние внешних помех, сохранить целостность сигнала и обеспечить удобное подключение коаксиального кабеля к оборудованию, антенным трактам, измерительным приборам и радиочастотным модулям.
Где применяется СР50-812ФВ
Соединитель СР50-812ФВ востребован в различных направлениях радиоэлектроники и телекоммуникаций:
в приемо-передающей аппаратуре;
в антенно-фидерных системах;
в средствах радиосвязи и радиолокации;
в измерительных комплексах;
в промышленной автоматике;
в лабораторных стендах для работы с ВЧ-сигналами;
в системах контроля и передачи данных.
Использование 50-омного коаксиального соединителя особенно актуально в трактах, где важно согласование компонентов. Правильно подобранный разъем снижает риск отражений сигнала, нестабильности соединения и ухудшения параметров линии.
Особенности коаксиального разъема
СР50-812ФВ предназначен для работы в составе коаксиальных линий. В отличие от обычных электрических контактов, коаксиальная конструкция обеспечивает экранирование центрального проводника и помогает защитить передаваемый сигнал от электромагнитных воздействий.
Ключевые преимущества применения таких соединителей:
стабильное соединение в радиочастотном тракте;
поддержание согласованного волнового сопротивления 50 Ом;
экранирование и снижение уровня внешних помех;
удобство монтажа и обслуживания оборудования;
возможность использования в профессиональной радиоэлектронной аппаратуре;
надежная коммутация коаксиального кабеля и устройств.
При подборе СР50-812ФВ важно учитывать тип сопрягаемой части, конструктивное исполнение, способ монтажа, параметры кабеля, рабочий диапазон частот и условия эксплуатации. Совместимость всех элементов ВЧ-тракта напрямую влияет на качество передачи сигнала.
Значение для ВЧ-оборудования
В современных системах связи и измерений даже небольшие потери или несогласование компонентов могут сказаться на точности данных и устойчивости работы оборудования. Поэтому коаксиальные соединители серии СР50 применяются там, где требуется воспроизводимое подключение и сохранение характеристик линии.
СР50-812ФВ может использоваться при проектировании новых радиоэлектронных устройств, модернизации существующих комплексов, ремонте аппаратуры и создании испытательных стендов. Надежное соединение позволяет поддерживать стабильную работу ВЧ-каналов, уменьшать вероятность перебоев и упрощать техническое обслуживание.
Итог
СР50-812ФВ — функциональный коаксиальный соединитель для 50-омных радиочастотных трактов. Его применение актуально для систем связи, измерительного оборудования, антенных комплексов и промышленной электроники. При грамотном подборе и корректном монтаже разъем способствует устойчивой передаче сигнала, защите от помех и надежной работе всей коаксиальной линии.
