СР50-812ФВ «5» — это радиочастотный соединитель в виде розетки приборно-кабельного типа, предназначенный для работы в электрических цепях радиочастотных трактов. Он используется для соединения и разъединения кабелей между собой, с приборами или частями радиоэлектронных устройств.

Технические характеристики

Соединитель имеет волновое сопротивление 50 Ом и диапазон частот от 0 до 10 ГГц (для прямых соединителей с фторопластовой изоляцией и приборных розеток). Габаритные размеры составляют 27,7×42,5 мм, масса — 60 г, рабочее напряжение — до 500 В (амплитуда). Размер основного соединения — М18х1, материал изолятора — фторопласт (буква «Ф» в обозначении), монтаж осуществляется пайкой или механически с объемным креплением.

Условия эксплуатации

Диапазон рабочих температур — от -60°C до +85°C, сопротивление изоляции — не менее 1000 МОм, сопротивление контактов — не более 0,01 Ом. Исполнение всеклиматическое (буква «В»), выдерживает повышенную влажность до 98% при +35°C, срок сохраняемости — минимум 15 лет, наработка на отказ — до 100 000 часов.

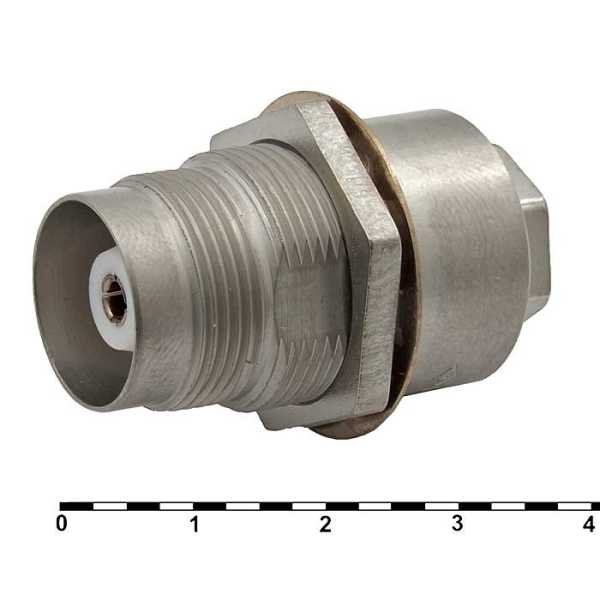

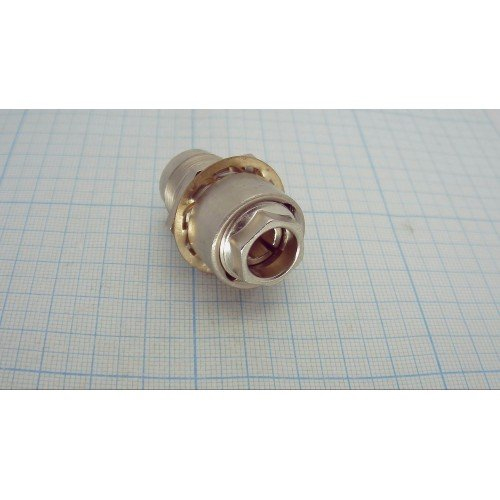

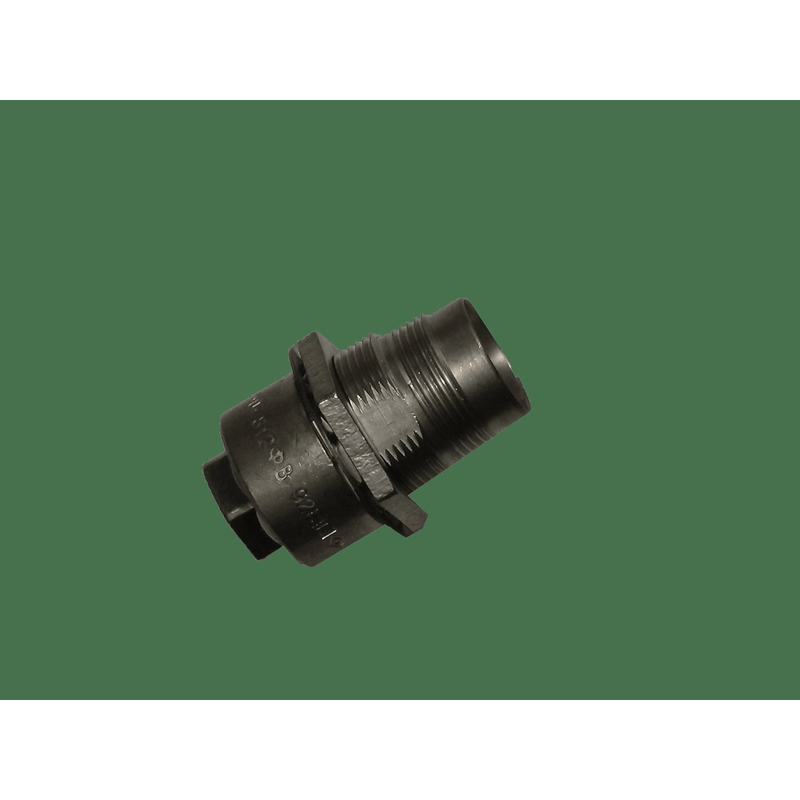

На изображении показан типичный вид розетки СР50-812ФВ с резьбовым соединением, используемой в высокочастотных системах.
