СР50-811ФВ 92г «1»

Цена: ПОД ЗАКАЗ

В наличии: 66 шт.

Технические характеристики

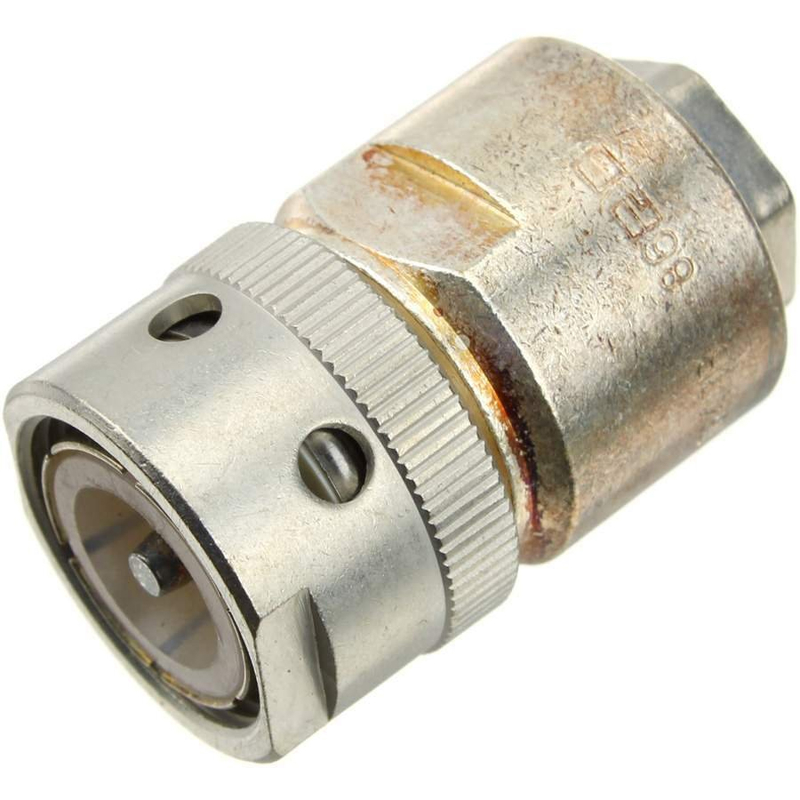

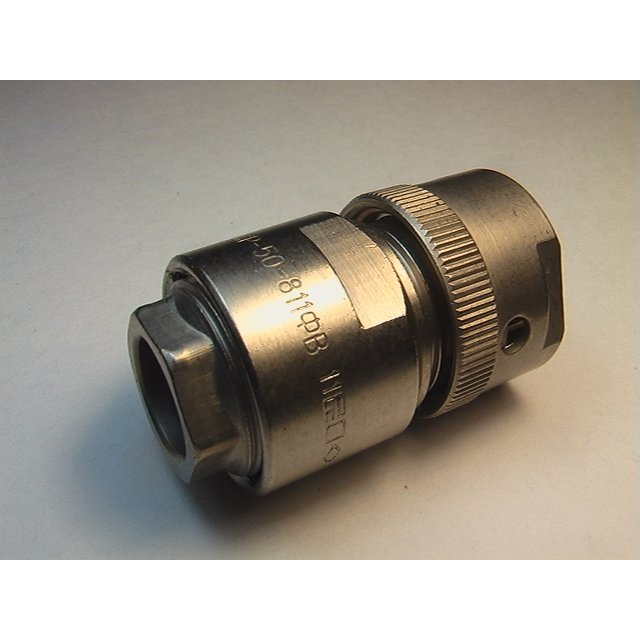

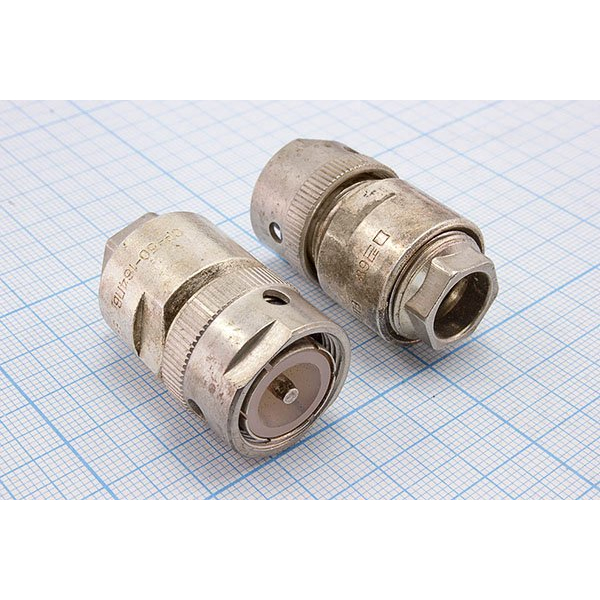

СР50-811ФВ «1»

СР50‑811ФВ «1» — это высокочастотный коаксиальный радиочастотный соединитель (вилка) серии СР‑50, предназначен для работы в радиочастотных трактах приборов и кабельных линий.

Основное назначение

СР50‑811ФВ используется для соединения коаксиальных кабелей между собой, а также кабеля с приборами или блоками радиоэлектронной аппаратуры. Он рассчитан на коаксиальные линии с волновым сопротивлением 50 Ом и применяется в аппаратуре, работающей в широком диапазоне частот.

Технические параметры

Волновое сопротивление: 50 Ом.
Диапазон рабочих частот: примерно 0–10 ГГц.
Максимальное рабочее напряжение (амплитудное): до порядка 500 В.
Количество контактов: один центральный штырь.

Конструкция и исполнение

Тип разъема: кабельная прямая вилка с резьбовым сочленением, ответная часть — обычно СР50‑812ФВ (розетка).
Корпус выполнен из латуни, покрытый никелем; центральный контакт — латунный с серебряным покрытием, диаметром около 3 мм.
Изолятор — фторопласт (маркировка «Ф»), цвет изолятора обычно белый.

Монтаж и условия эксплуатации

Марка присоединяемого кабеля: РК50‑7‑22, диаметр кабеля около 7 мм.
Метод монтажа: пайка центрального проводника и экрана, механическое крепление через гайку с резьбой М18×1.
Климатическое исполнение: «В» — всеклиматическое; диапазон рабочих температур порядка −60…+155 °C, допустима относительная влажность до примерно 98% при +35 °C.

Мы можем подробнее разобрать, как правильно подобрать и смонтировать этот разъем на конкретный кабель.

Описание

СР50-811ФВ

СР50-811ФВ: надёжный коаксиальный разъём для радиочастотных систем

СР50-811ФВ — коаксиальный радиочастотный разъём, предназначенный для формирования стабильных соединений в линиях передачи ВЧ- и СВЧ-сигналов. Такие компоненты применяются в радиоэлектронной аппаратуре, измерительных комплексах, системах связи, антенно-фидерных трактах и специализированном промышленном оборудовании.

Разъём востребован там, где особенно важны согласование тракта, механическая прочность соединения и снижение потерь сигнала. Исполнение СР50-811ФВ ориентировано на работу с коаксиальными кабелями и помогает обеспечить надёжный контакт между отдельными узлами радиоэлектронной системы.

Назначение СР50-811ФВ

Основная задача разъёма СР50-811ФВ — передача высокочастотного сигнала с сохранением требуемых электрических характеристик линии. Коаксиальная конструкция поддерживает экранирование сигнального проводника, благодаря чему уменьшается влияние внешних электромагнитных помех.

СР50-811ФВ может использоваться при создании и обслуживании:

антенно-фидерных устройств;
приёмных и передающих трактов;
измерительной радиоаппаратуры;
телекоммуникационного оборудования;
систем радиоконтроля и радиомониторинга;
промышленных комплексов автоматизации;
испытательных стендов и лабораторных установок.

Преимущества коаксиального разъёма

Ключевое преимущество СР50-811ФВ заключается в возможности создать компактное и технологичное соединение для передачи радиочастотного сигнала. Корректно подобранный и установленный разъём способствует сохранению согласования между кабелем и оборудованием, что критично для устойчивой работы ВЧ-тракта.

К важным особенностям относятся:

коаксиальная конструкция для экранированной передачи сигнала;
применение в оборудовании, работающем с высокими частотами;
надёжное механическое соединение элементов тракта;
удобство при монтаже, обслуживании и замене кабельных сборок;
совместимость с задачами, где требуется минимизировать паразитные потери и отражения;
использование в профессиональной, промышленной и специальной электронике.

Где важен правильный выбор разъёма

При проектировании высокочастотного соединения необходимо учитывать не только тип разъёма, но и параметры используемого кабеля, условия монтажа, допустимый частотный диапазон, способ крепления и требования к герметичности либо вибрационной стойкости. Даже качественный коаксиальный компонент требует точной установки: нарушение геометрии кабеля, ненадёжная фиксация центрального контакта или плохой контакт с оплёткой способны ухудшить характеристики всей линии.

СР50-811ФВ подходит для задач, в которых соединение должно быть не просто механически прочным, но и электрически корректным. Это особенно актуально для измерительных трактов, антенн, радиомодулей и устройств связи, где качество сигнала напрямую влияет на точность, дальность или стабильность работы оборудования.

Монтаж и эксплуатация

Перед монтажом СР50-811ФВ рекомендуется проверить соответствие разъёма конструкции кабеля и техническим требованиям конкретного устройства. При подготовке кабеля важно аккуратно снять изоляцию, сохранить целостность экранирующей оплётки и исключить замыкание между центральным проводником и экраном.

После сборки соединение следует проверить на прочность фиксации и качество электрического контакта. Для ответственных ВЧ-систем дополнительно контролируют параметры линии с помощью измерительного оборудования. Такой подход позволяет своевременно выявить повышенные потери, рассогласование или ошибки монтажа.

СР50-811ФВ для радиоэлектронных проектов

Разъём СР50-811ФВ остаётся практичным решением для построения коаксиальных соединений в радиоэлектронике. Его применение помогает организовать устойчивую передачу ВЧ-сигнала, обеспечить удобство обслуживания оборудования и повысить надёжность кабельной инфраструктуры.

При выборе компонентов для радиочастотного тракта важно ориентироваться на техническую документацию, характеристики кабеля и условия будущей эксплуатации. Грамотно подобранный разъём СР50-811ФВ становится важной частью надёжной системы связи, измерения или передачи сигналов.
