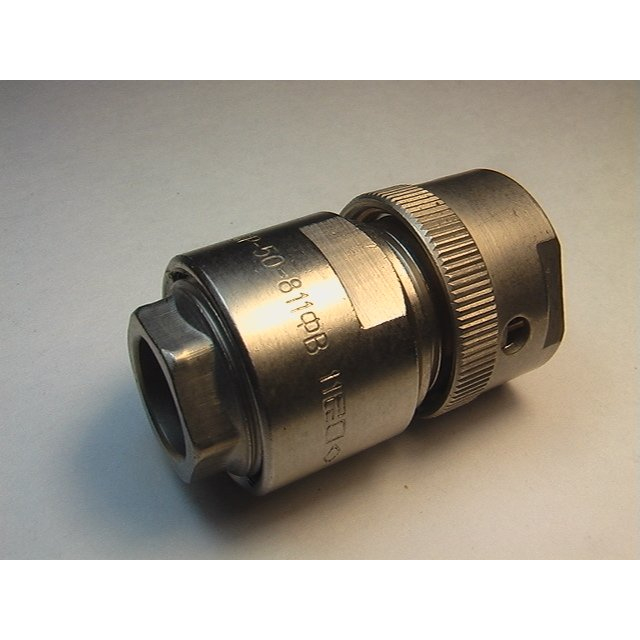

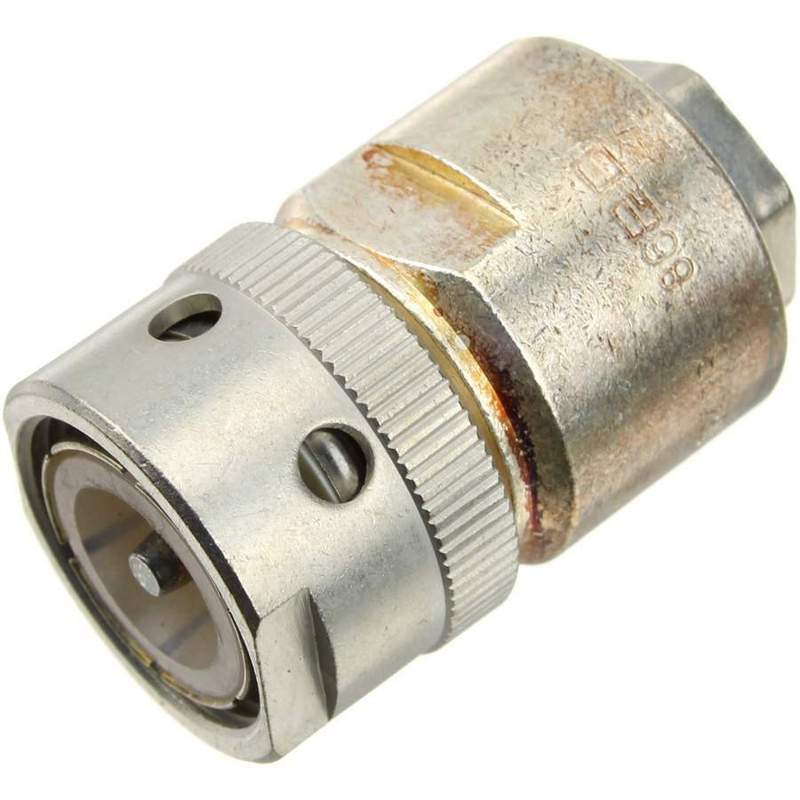

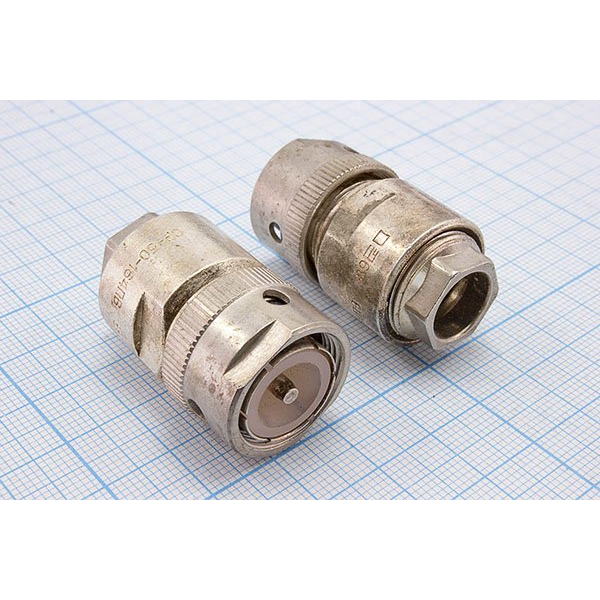

СР50-811ФВ «5» — это вилка кабельная прямая высокочастотного соединителя серии СР50, предназначенная для работы в радиочастотных трактах. Она используется для соединения и разъединения коаксиальных кабелей с приборами или частями радиоэлектронных устройств, обеспечивая надежный контакт в сложных условиях.

Основные характеристики

Соединитель имеет волновое сопротивление 50 Ом и работает в диапазоне частот от 0 до 10 ГГц при амплитудном напряжении до 500 В. Сопротивление контактов составляет 10 мОм, масса — 62 г, габаритные размеры — 22×44 мм, а температура эксплуатации — от -60 до +155 °С.

Конструкция

Корпус выполнен из латуни с никелевым покрытием, центральный контакт — штыревой из латуни с серебряным покрытием (диаметр 3 мм), изолятор — фторопласт белого цвета. Монтаж электрический — пайка, механический — объемный, сочленение резьбовое (размер М18×1), присоединяемый кабель — РК50-7-22 диаметром 7 мм. Ответная часть — СР50-812ФВ, климатическое исполнение всеклиматическое (В).

Надежность

Ресурс — 500 сочленений-расчленений, срок хранения до 25 лет, рабочий ток — 10 мА, герметичность — негерметичный. Соответствует ТУ ВР0.364.007 и ГОСТ 20265-83, приемка ОТК.
