Назначение

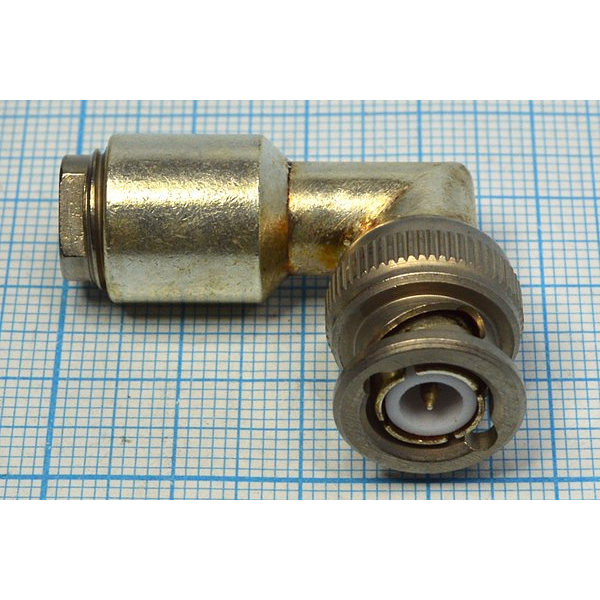

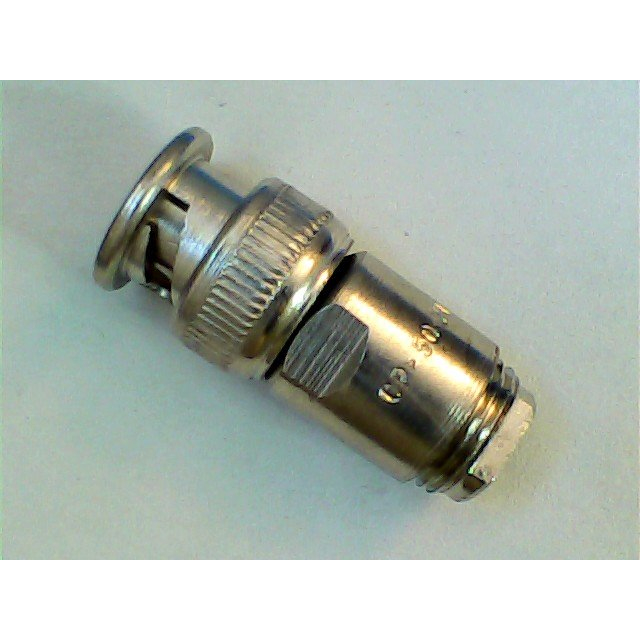

СР50-80ПВ «Октябрь №5» — угловая кабельная вилка коаксиального радиочастотного соединителя типа СР-50, выпускаемая ФГУП «ПО „Октябрь“» (город Великие Луки). Изделие предназначено для подключения коаксиальных кабелей к радиочастотным трактам — линиям, блокам и приборам — в диапазоне частот до примерно 3000 МГц при использовании полиэтиленового изолятора. Вилка выполняет роль кабельного соединителя с байонетным фиксатором, обеспечивая надёжный и быстрый монтаж и демонтаж в условиях объёмного монтажа.

Обозначение «5» в маркировке относится к виду приёмки и приёмной документации: изделие изготовлено по техническим условиям ВР0.364.008 ТУ. Это означает, что разъём собран и проверен по специальным требованиям, распространявшимся в системе оборонных предприятий, и применялся в ответственных радиочастотных трактах, включая радиостанции, радиоэлектронную аппаратуру и импульсные тракты.

Подтверждённые особенности

• Тип: коаксиальный радиочастотный соединитель, байонетный замок.
• Волновое сопротивление: 50 Ом.
• Диапазон частот (ориентировочно, при полиэтилене): до 3000 МГц.
• Рабочее напряжение: порядка 500 В (амплитуда) в нормальных условиях.
• Контактное сопротивление: около 0,01 Ом (штырь — гнездо и корпус — корпус).
• Диапазон рабочих температур: примерно от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Количество сочленений-расчленений: около 500 циклов.
• Форма: угловая кабельная вилка, что удобно при монтаже в стеснённых условиях.
• Концентрическая схема: тип V (около 7,0 на 2,3 мм), диаметр основного соединения порядка 9,5–9,6 мм.
• Контакты: латунные, покрытые серебром; изолятор — полиэтилен.
• Масса: около 30 г, что характерно для типовых изделий СР-50-80ПВ.
• Приёмка: «5».
• Год выпуска: 2019.
• Краткое описание из каталога: заводская упаковка.

Применение

Соединитель применяется для коммутации коаксиальных кабелей с радиочастотными узлами и приборами, где требуется стабильное волновое сопротивление 50 Ом и надёжный байонетный замок. Угловое исполнение корпуса позволяет прокладывать кабель под прямым углом к плоскости подключения, что сокращает занимаемое пространство и упрощает монтаж в плотно скомпонованных блоках.

Байонетный фиксатор даёт возможность быстро соединять и разъединять вилку с ответной частью без применения инструмента, что важно при эксплуатации и обслуживании аппаратуры. Изделие рассчитано на эксплуатацию в широком диапазоне температур и выдерживает порядка 500 циклов сочленения и расчленения, что подтверждает его пригодность для многократных подключений.

Благодаря приёмке «5» и изготовлению по техническим условиям ВР0.364.008 ТУ разъём использовался в ответственных трактах, включая радиостанции, радиоэлектронную аппаратуру и импульсные тракты. Серебряное покрытие латунных контактов обеспечивает низкое контактное сопротивление и стабильность параметров при передаче радиочастотного сигнала.

Поставляется в заводской упаковке.
