Назначение разъёма СР50-74ПВ «5»

СР50-74ПВ «5» — это радиочастотный коаксиальный разъём-вилка с байонетным соединением, выпускаемый по ТУ ВР0.364.008. Изделие предназначено для подключения кабельных линий в радиочастотных трактах и измерительной технике, где требуется стабильное согласование и надёжный электрический контакт.

Основное назначение разъёма — коммутация кабелей с волновым сопротивлением 50 Ом в радиоэлектронной аппаратуре. Он применяется в испытательном и телеметрическом оборудовании, приборах связи и радиоэлектронных системах, где важны повторяемость параметров и долговременная стабильность соединения.

Расшифровка обозначения и исполнение

Маркировка изделия несёт полную информацию о его свойствах и области применения:

• СР — соединитель радиочастотный.
• 50 — волновое сопротивление 50 Ом.
• 74 — порядковый номер разработки.
• П — изоляционный материал, полиэтилен.
• В — всеклиматическое исполнение по ГОСТ В 20.39.404-81.

Таким образом, СР50-74ПВ «5» представляет собой всеклиматический негерметичный разъём с полиэтиленовой изоляцией. Приёмка «5» соответствует категории приёмки, установленной в данных VirtueMart, а годы выпуска изделий данной серии — 79-85.

Конструкция и материалы

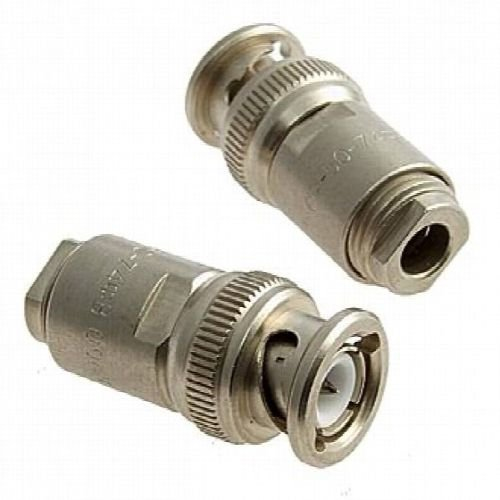

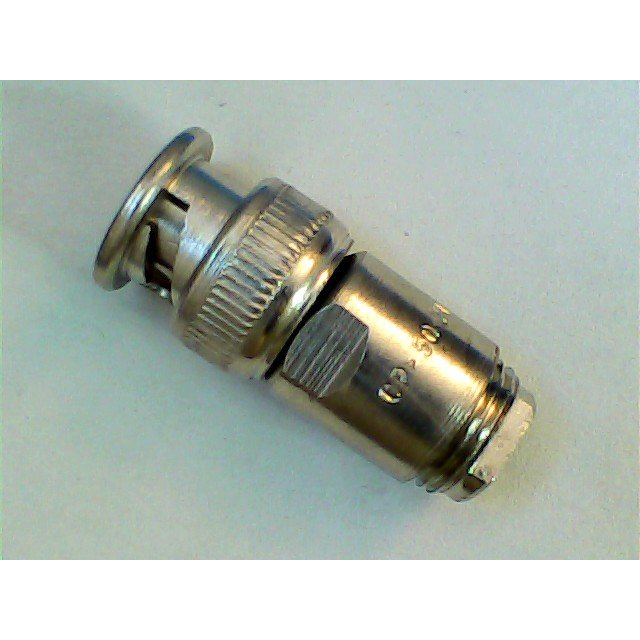

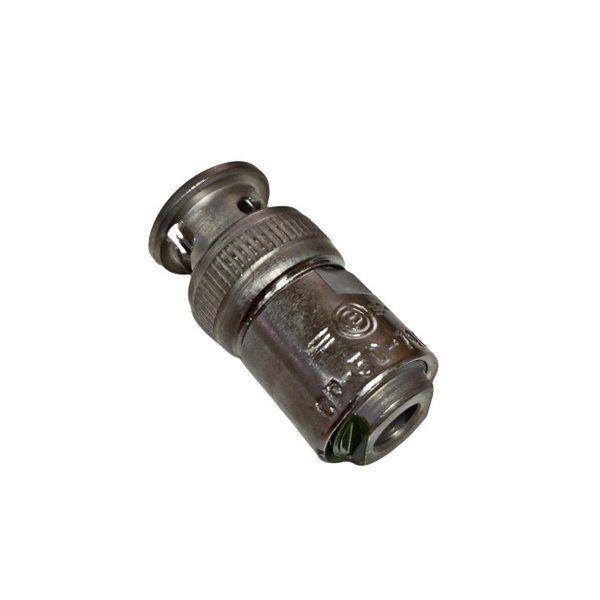

Разъём выполнен в виде прямой кабельной вилки с байонетным соединением. Корпус металлический, обычно из латуни с серебряным покрытием, изолятор — полиэтиленовый. Конструкция рассчитана на многократные сочленения и расчленения, а также на массовое применение в условиях эксплуатации с широким диапазоном температур и внешних воздействий.

Технические параметры

Основные электрические характеристики разъёма определяют возможности его применения в радиочастотных трактах:

• Волновое сопротивление: 50 Ом.
• Диапазон частот: до 10 ГГц для прямых соединителей; в ряде источников указано до 3 ГГц для полиэтиленовой изоляции в зависимости от исполнения и сопряжённого оборудования.
• Рабочее напряжение (амплитудное значение): до 500 В в нормальных условиях.
• Сопротивление контактов: не более 0,01 Ом.
• Сопротивление изоляции: не менее 1000 МОм в нормальных условиях.

Условия эксплуатации

Диапазон рабочих температур составляет примерно от минус 60 градусов Цельсия до плюс 85 градусов Цельсия. Допускается эксплуатация при высокой влажности и пониженном атмосферном давлении. Изделие рассчитано на десятки тысяч часов работы и сотни циклов сочленения-расчленения при нормальных нагрузках.

Всеклиматическое исполнение по ГОСТ В 20.39.404-81 подтверждает пригодность разъёма для работы в различных климатических зонах. Негерметичная конструкция с полиэтиленовой изоляцией обеспечивает стабильные параметры согласования в заявленном диапазоне частот.

Применение

СР50-74ПВ «5» применяется для подключения кабелей волновым сопротивлением 50 Ом в диапазоне до 10 ГГц. Типовые области использования — испытательное и телеметрическое оборудование, приборы связи и радиоэлектронные системы.

Разъём подходит для задач, где требуется стабильное согласование тракта и надёжный контакт при многократных подключениях. Байонетное соединение обеспечивает быстрое сочленение и расчленение, что удобно при работе с измерительной техникой и в условиях массового применения.
