Назначение соединителя СР50-74ПВ

СР50-74ПВ — это высокочастотный коаксиальный соединитель радиочастотного ряда, выполненный в виде кабельной вилки прямой конструкции с байонетным способом сочленения. Изделие предназначено для подключения и соединения радиочастотных трактов в аппаратуре связи, измерительных приборах и других устройствах СВЧ-диапазона. Применяется там, где требуется надёжная коммутация коаксиального кабеля с волновым сопротивлением 50 Ом при сохранении стабильных электрических параметров.

Данное исполнение имеет приёмочную категорию «5», что подтверждает соответствие изделия требованиям государственной системы приёмки. Годы выпуска — 83–89. Такой разъём востребован в бортовой, авиационной и промышленной аппаратуре, где важны устойчивость к климатическим воздействиям и механическим нагрузкам.

Расшифровка обозначения и конструктивные особенности

Маркировка СР50-74ПВ содержит полную информацию о характеристиках изделия, что упрощает подбор при комплектации радиоэлектронной аппаратуры.

• СР — соединитель радиочастотный.
• 50 — волновое сопротивление 50 Ом, типичное для большинства коаксиальных трактов.
• 74 — порядковый номер разработки конструкции.
• П — изоляционный материал — полиэтилен.
• В — всеклиматическое исполнение, рассчитанное на широкий температурный диапазон и повышенную влажность.

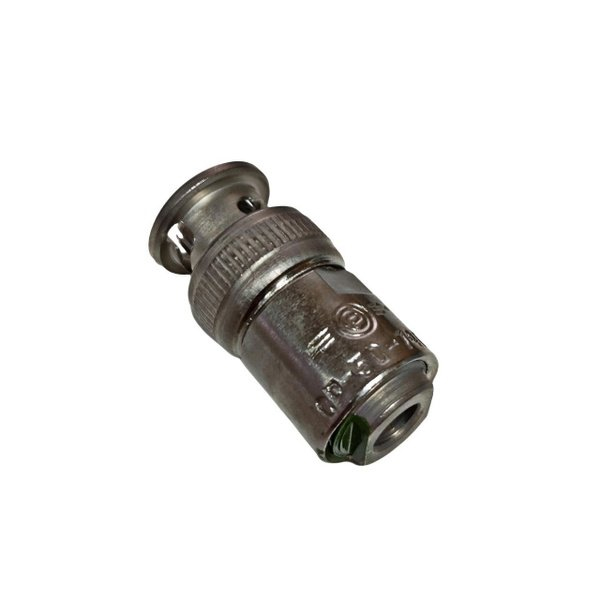

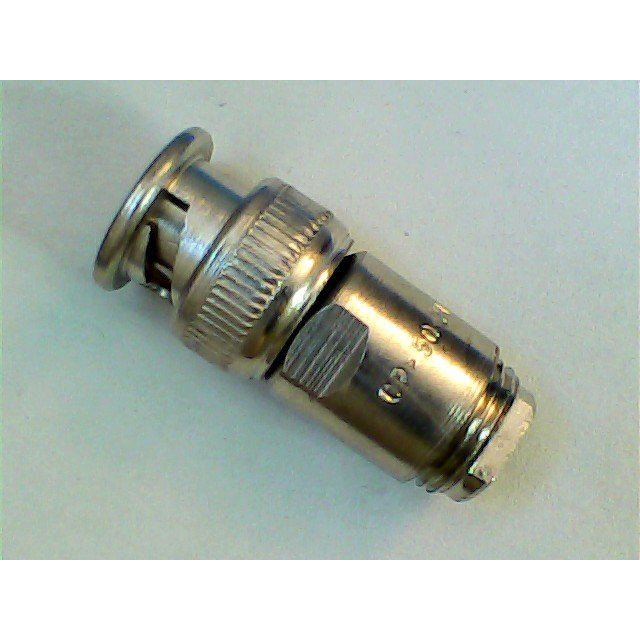

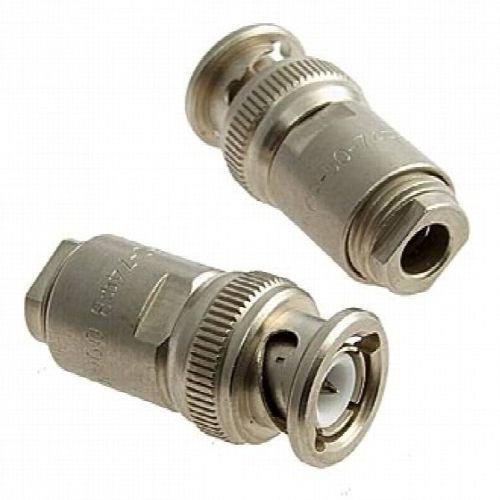

СР50-74ПВ выполнен как кабельный разъём прямой формы с латунным корпусом, никелевым покрытием и центральным контактом-штырём диаметром около 1,4 мм. Изолятор — белый полиэтилен, контактный материал — бронза или латунь с серебряным покрытием. Кабель фиксируется на хвостовике гайкой, монтаж осуществляется обжимом и объёмным креплением. Соединитель адаптирован под коаксиальные кабели типов РК50-2-11, РК50-2-13 и РК50-2-16 с диаметром внешней оболочки около 2,0 мм.

Электрические и частотные параметры

Ключевые характеристики разъёма обеспечивают низкие потери и надёжную коммутацию в составе радиочастотного тракта.

• Волновое сопротивление — 50 Ом.
• Рабочее напряжение (амплитудное) — до 500 В в нормальных условиях.
• Диапазон рабочих частот — до 3–10 ГГц в зависимости от источника и условий применения; для варианта с полиэтиленовой изоляцией «П» чаще указывают верхнюю границу порядка 3 ГГц, а для аналога с фторопластом «Ф» — до 10 ГГц.
• Сопротивление контакта «штырь–гнездо» — не более примерно 0,01–0,01 Ом.
• Сопротивление изоляции — не менее 1000 МОм.

Такое сочетание параметров делает соединитель пригодным для измерительных приборов и аппаратуры связи, где требуется предсказуемое поведение на высоких частотах.

Климатические и эксплуатационные условия

СР50-74ПВ относится к всеклиматическим разъёмам, что определяет широкую область применения.

• Рабочий диапазон температур — примерно от минус 60 до плюс 85 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре около плюс 35–40 градусов Цельсия.
• Ресурс — порядка нескольких сотен–тысяч сочленений и наработки в десятки тысяч часов.
• Рассчитан как на длительное хранение (десятки лет), так и на многократные сочленения-расчленения.

Разъём способен работать в условиях пониженного атмосферного давления, вибраций и механических ударов, поэтому его часто применяют в бортовой, авиационной и промышленной аппаратуре. Приёмочная категория «5» и годы выпуска 83–89 подтверждают принадлежность изделия к проверенной временем серии, востребованной при ремонте и комплектации радиоэлектронных устройств.

Применение и монтаж

Соединитель устанавливается на коаксиальный кабель соответствующего диаметра и служит для подключения к ответной части тракта. Байонетный способ сочленения обеспечивает быстрое соединение и разъединение без применения инструмента. Благодаря полиэтиленовой изоляции и всеклиматическому исполнению разъём подходит для эксплуатации в условиях повышенной влажности и широкого перепада температур.

Типовые области применения: аппаратура связи, измерительные приборы, промышленная и бортовая электроника, где используются кабели РК50-2-11, РК50-2-13 и РК50-2-16. При монтаже важно обеспечить надёжную фиксацию кабеля на хвостовике гайкой и аккуратный обжим, чтобы сохранить заявленные электрические параметры.
