Назначение и область применения

СР50-74ПВ «5» — отечественный радиочастотный коаксиальный соединитель (вилка), предназначенный для соединения кабелей и приборов в радиочастотных цепях, где требуется надёжный электрический контакт и согласование волнового сопротивления. Изделие применяется в высокочастотных трактах и радиотехнических устройствах различного назначения.

Основные области использования включают аппаратуру связи, комплексы радиоэлектронной борьбы, измерительные и испытательные стенды, а также промышленные устройства, построенные на коаксиальных линиях передачи. Благодаря всеклиматическому исполнению соединитель востребован в бортовой и мобильной аппаратуре, где предъявляются повышенные требования к устойчивости к внешним воздействиям.

Расшифровка обозначения

Маркировка СР50-74ПВ построена по принятой в отрасли системе обозначений радиочастотных соединителей и содержит следующие сведения:

• СР — соединитель радиочастотный.
• 50 — номинальное волновое сопротивление 50 Ом.
• 74 — порядковый номер разработки конструкции соединителя.
• П — изоляционный материал: полиэтилен.
• В — всеклиматическое исполнение по ГОСТ В 20.39.404-81, обеспечивающее работоспособность в широком диапазоне температур и влажности.

Индекс «5» в наименовании товара соответствует приёмке по пятой категории, что подтверждает прохождение изделием установленных приёмо-сдаточных испытаний. Год выпуска — 84-86.

Основные электрические параметры

Волновое сопротивление соединителя составляет 50 Ом, что обеспечивает согласование с распространёнными коаксиальными трактами и минимизирует отражения в линии передачи. Рабочее напряжение в нормальных условиях при амплитудном значении достигает 500 В.

Диапазон рабочих частот простирается до 3 ГГц для исполнений с полиэтиленовой изоляцией, что соответствует маркировке ПВ. Отдельные источники упоминают предельную частоту до 10 ГГц для конструкций с иной изоляцией, однако для данного исполнения основной рабочий диапазон составляет около 3 ГГц.

Контактные элементы изготовлены из латуни с серебряным покрытием. Переходное сопротивление контактов не превышает 0,01 Ом, а сопротивление изоляции составляет не менее 1000 МОм, что гарантирует стабильность электрических характеристик при длительной эксплуатации.

Конструкция и механические свойства

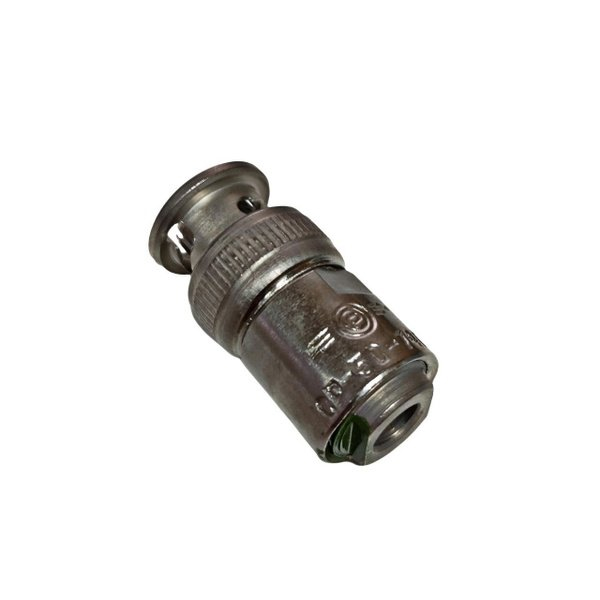

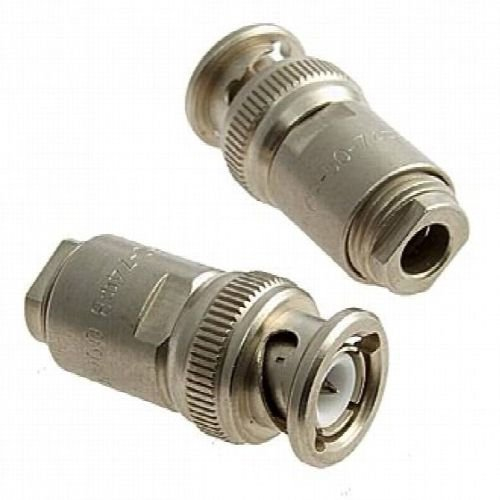

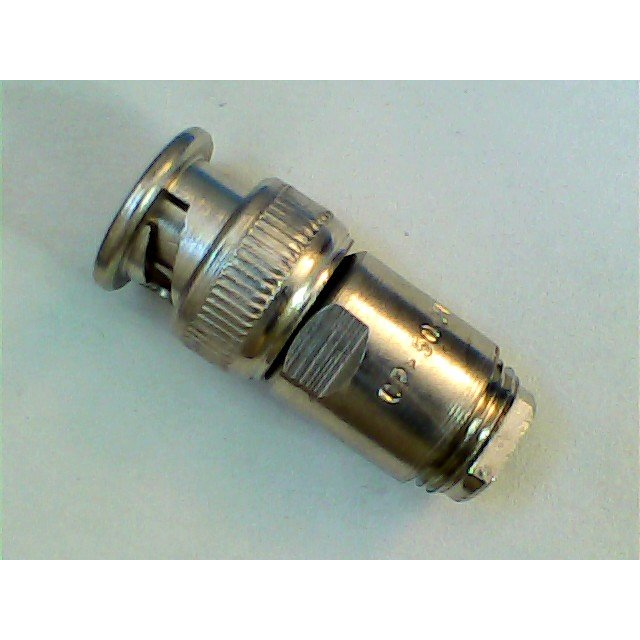

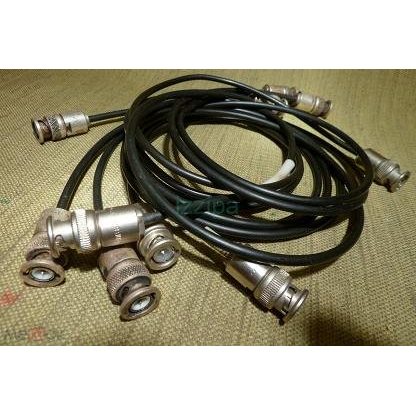

Соединитель выполнен в виде прямой кабельной вилки. Стыковка и фиксация сочленённого положения осуществляются байонетным способом, который обеспечивает быстрое и надёжное соединение и разъединение без применения специального инструмента. Такая конструкция удобна при частых коммутациях в измерительной практике и при монтаже аппаратуры.

Серебряное покрытие контактов снижает переходное сопротивление и повышает износостойкость при многократных сочленениях, что важно для испытательных комплексов с интенсивным режимом работы.

Условия эксплуатации

СР50-74ПВ рассчитан на работу в широком температурном диапазоне, обычно от минус 60 до плюс 85 градусов Цельсия, при относительной влажности до 98 процентов при температуре 40 градусов Цельсия. Всеклиматическое исполнение подтверждает пригодность изделия к эксплуатации в жёстких климатических условиях.

Разъём выдерживает пониженное атмосферное давление до порядка 5 миллиметров ртутного столба, а также вибрационные и ударные нагрузки. Это позволяет применять его в бортовой, мобильной и промышленной аппаратуре, работающей в условиях механических воздействий и перепадов давления.

Применение и особенности выбора

Соединитель подходит для монтажа на коаксиальный кабель в составе радиочастотных трактов, где требуется стабильное согласование 50 Ом и надёжный экранирующий контакт. Его используют при сборке антенно-фидерных узлов, в приёмопередающей аппаратуре, в измерительных приборах и испытательных стендах.

1. При выборе необходимо учитывать соответствие волнового сопротивления тракта — 50 Ом.
2. Следует оценивать рабочий диапазон частот, который для данного исполнения с полиэтиленовой изоляцией достигает 3 ГГц.
3. Важно принимать во внимание условия эксплуатации: температурный диапазон, влажность, пониженное давление и механические нагрузки.
4. Байонетное сочленение обеспечивает удобство при частых подключениях и отключениях.

Изделие выпуска 84-86 годов с приёмкой «5» относится к проверенной продукции, прошедшей установленные испытания. При монтаже следует обеспечивать качественную заделку кабеля и надёжную фиксацию байонетного соединения для сохранения заявленных электрических параметров на протяжении всего срока службы.
