Назначение и область применения

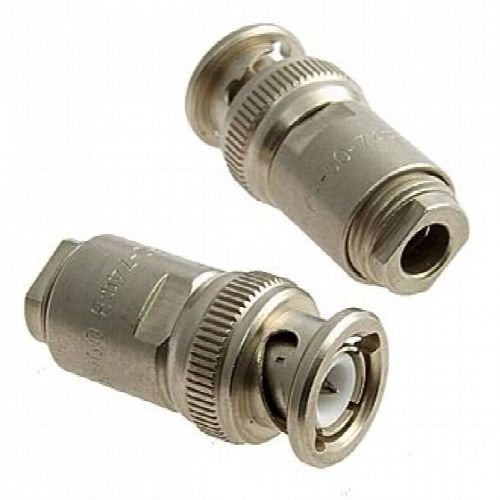

СР50-74ПВ «5» — высокочастотный коаксиальный разъём-вилка с байонетным (защёлкивающимся) типом соединения, предназначенный для использования в радиочастотных трактах и измерительной аппаратуре. Изделие относится к категории соединителей радиочастотных и применяется для коммутации коаксиальных кабелей с волновым сопротивлением 50 Ом.

Разъём востребован при построении антенно-фидерных устройств, в составе контрольно-измерительной техники, а также в блоках и модулях, где требуется быстрое и надёжное сочленение с фиксацией зацепом корпуса. Байонетный механизм обеспечивает удобное подключение и отключение без применения инструмента, что особенно важно при частых переключениях в лабораторных и наладочных работах.

Расшифровка обозначения

Маркировка СР50-74ПВ «5» несёт информацию о ключевых характеристиках изделия:

• СР — соединитель радиочастотный.
• 50 — номинальное волновое сопротивление 50 Ом, типичное для коаксиальных трактов.
• 74 — порядковый номер разработки в серии.
• П — изоляционный материал, в данном случае полиэтилен.
• В — всеклиматическое исполнение по ГОСТ В 20.39.404‑81, предусматривающее работу в широком диапазоне температур и влажности.
• «5» — приёмка по категории «5», соответствующая повышенным требованиям к качеству и надёжности.

Основные технические параметры

Разъём рассчитан на волновое сопротивление 50 Ом. Диапазон рабочих частот для исполнений с полиэтиленовой изоляцией обычно составляет от 0 до 10 ГГц, однако рабочая частота ограничена примерно 3 ГГц. Рабочий ток — до единиц-десятков миллиампер. Рабочее амплитудное напряжение — до 500 В в нормальных условиях.

Контакты изготовлены из латуни или бронзы с серебряным покрытием, изолятор — полиэтилен белого цвета. Такое сочетание материалов обеспечивает стабильные электрические характеристики и стойкость к коррозии.

Конструкция и монтаж

Изделие представляет собой кабельную прямую вилку, предназначенную для объёмного монтажа. Соединение — байонетное, с фиксацией зацепом корпуса; габаритный размер основного сочленения составляет около 9,6 мм. Присоединение к кабелю выполняется методом обжима или заделки. Разъём совместим с кабелями типа РК50‑2‑11, РК50‑2‑13, РК50‑2‑16 и аналогичными, имеющими диаметр внешней оболочки около 2 мм.

Условия эксплуатации

Интервал рабочих температур — примерно от –60 °C до +85 °C. Относительная влажность — до 98% при температуре до +35…+40 °C, без конденсата. Разъём рассчитан на несколько сотен-тысяч сочленений, ресурс составляет порядка 500 сочленений-расчленений, срок службы — до нескольких тысяч часов.

Приёмка и год выпуска

Поставка осуществляется с приёмкой «5». Год выпуска — 86-87. Данные параметры подтверждают соответствие изделия установленным требованиям и его пригодность для применения в ответственных радиочастотных трактах.

Применение

Разъём СР50-74ПВ «5» применяется в радиочастотных трактах и измерительной аппаратуре, в том числе для подключения коаксиальных кабелей малого диаметра. Благодаря всеклиматическому исполнению он может использоваться в условиях широкого диапазона температур и повышенной влажности. Байонетное соединение с фиксацией зацепом корпуса обеспечивает быстрое сочленение и расчленение, что делает изделие удобным для лабораторной и наладочной практики, а также для эксплуатации в составе стационарного и переносного оборудования.
