Назначение

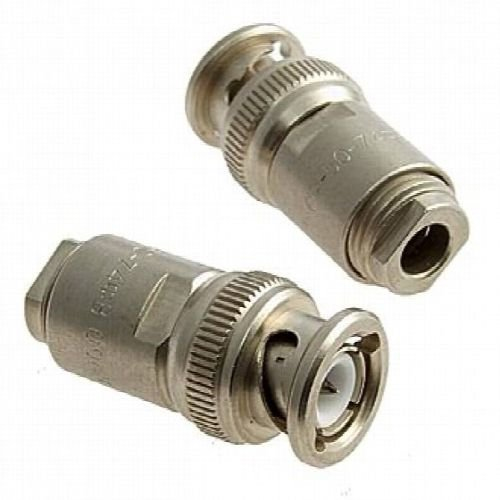

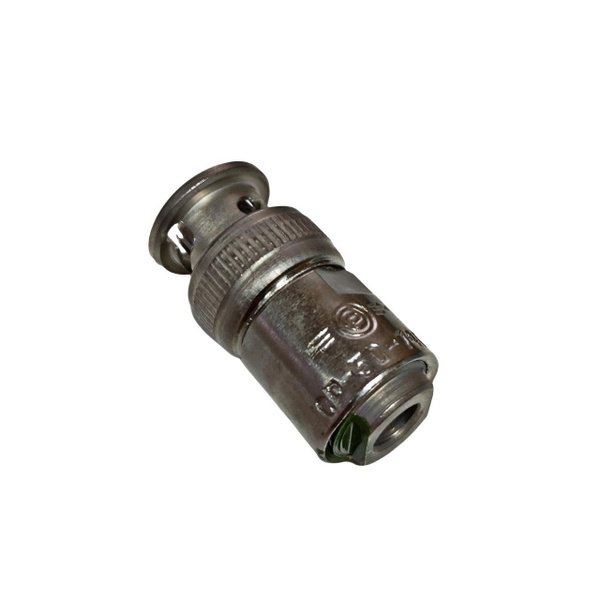

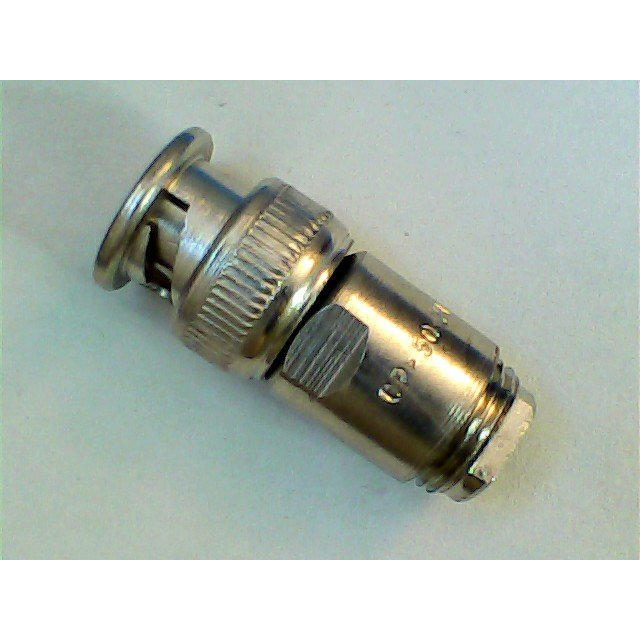

СР50-74ПВ «5» — это вилка кабельная прямая радиочастотного соединителя серии СР50. Изделие предназначено для работы в электрических цепях радиочастотных трактов и применяется для соединения двух разъёмов с одинаковыми или разными присоединительными размерами. Такое решение используется в тех случаях, когда прямое механическое или электрическое соединение нежелательно или невозможно.

Товар поставляется с гравировкой и имеет приёмку «5». Год выпуска — 86-88. Артикул изделия — 41016. Производитель в данных каталога не указан.

Основные характеристики

Соединитель рассчитан на волновое сопротивление 50 Ом. Предельная частота составляет от 3 до 10 ГГц, диапазон рабочих частот — от 0 до 10 ГГц. Рабочее напряжение достигает 500 В (амплитудное значение). Сопротивление контактов — не более 10 мОм. Ресурс изделия — 500 сочленений-расчленений.

• Волновое сопротивление: 50 Ом.
• Диапазон рабочих частот: от 0 до 10 ГГц.
• Предельная частота: от 3 до 10 ГГц.
• Рабочее напряжение: до 500 В (амплитудное).
• Сопротивление контактов: не более 10 мОм.
• Ресурс: 500 сочленений-расчленений.
• Приёмка: «5».
• Год выпуска: 86-88.

Конструкция и материалы

Тип разъёма — вилка с штыревым контактом диаметром 1,4 мм. Количество контактов — один. Корпус изготовлен из латуни с никелевым покрытием, контакты — из бронзы с серебряным покрытием. Изолятор выполнен из полиэтилена.

Сочленение байонетное. Монтаж — обжимной, выполняется на кабели типа РК50-2-11, РК50-2-16 и РК50-2-13 с диаметром 2 мм. Размер основного соединения — 9,6 мм. Ответная часть — СР50-1ПВ.

Условия эксплуатации

Изделие работоспособно при температурах от минус 60 до плюс 85 градусов Цельсия. Климатическое исполнение — УХЛ 2.1. Относительная влажность — до 98 процентов при плюс 35 градусах Цельсия. Исполнение негерметичное.

Соединитель соответствует требованиям ТУ ВР0.364.008 и ГОСТ 20265-83.

Применение

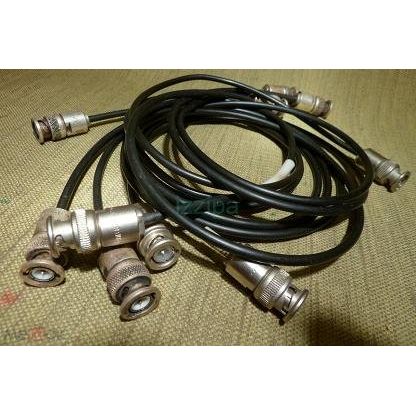

Вилка кабельная прямая СР50-74ПВ «5» применяется в радиочастотных трактах для коммутации кабелей типа РК50-2-11, РК50-2-16 и РК50-2-13 с диаметром 2 мм. Байонетное сочленение обеспечивает быстрое соединение и разъединение, а обжимной монтаж — надёжный контакт с кабелем. Изделие востребовано в составе измерительной, связной и радиопередающей аппаратуры, где требуется работа на частотах до 10 ГГц при волновом сопротивлении 50 Ом.
