Назначение соединителя СР50-74ПВ «5»

СР50-74ПВ «5» — это высокочастотный коаксиальный радиочастотный соединитель (вилка) с байонетным способом стыковки, предназначенный для подключения и соединения кабелей в радиочастотных трактах. Изделие применяется для коммутации коаксиальных кабелей кабельного типа и обеспечивает передачу радиочастотного сигнала с минимальными потерями. Основное назначение — создание разъёмных соединений в электрических цепях радиочастотных трактов, где требуется стабильность характеристик и механическая надёжность при многократных сочленениях и расчленениях.

Соединитель рассчитан на негерметичный объёмный монтаж и используется для подключения коаксиальных кабелей, в частности марок РК50-2-11, РК50-2-13 и РК50-2-16. Байонетный способ стыковки обеспечивает быстрое соединение и разъединение без применения специального инструмента, что важно при монтаже и эксплуатации оборудования.

Область применения

СР50-74ПВ «5» применяется в электрических цепях радиочастотных трактов, в том числе в промышленном и военном оборудовании, автоматике и измерительных приборах. Разъём востребован там, где требуется компактное исполнение и устойчивость к внешним воздействиям. Габариты соединителя позволяют использовать его в условиях плотной компоновки внутри оборудования.

Приёмка «5» и год выпуска 87-88 указывают на то, что изделие относится к продукции, выпущенной по отечественным стандартам и прошедшей приёмочный контроль в соответствии с установленными требованиями. Это подтверждает пригодность разъёма для ответственных применений, где предъявляются повышенные требования к качеству и надёжности соединения.

Технические особенности и характеристики

Соединитель обладает следующими подтверждёнными параметрами:

• волновое сопротивление — 50 Ом;
• диапазон рабочих частот — от 0 до 10 ГГц (в ряде источников фигурирует 0–3 ГГц, что зависит от конкретного исполнения и технических условий);
• максимальное рабочее напряжение (амплитудное значение) — 500 В;
• материал изолятора — полиэтилен (индекс «П»), исполнение — всеклиматическое («В» по отечественным стандартам);
• интервал рабочих температур — примерно от минус 60 до плюс 85 градусов Цельсия.

Изделие выдерживает повышенные вибрационные и ударные нагрузки, а также длительные циклы сочленения-расчленения (несколько сотен циклов). Обеспечивается высокое сопротивление изоляции между элементами разъёма и низкое переходное сопротивление контакта «штырь-гнездо», что напрямую влияет на стабильность прохождения сигнала.

Конструкция и монтаж

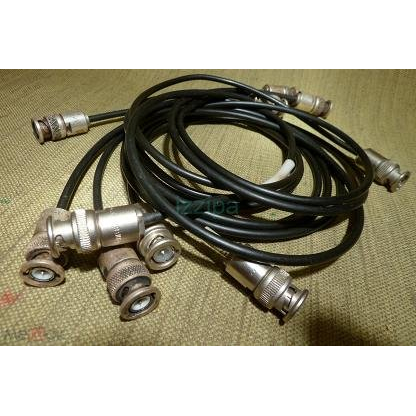

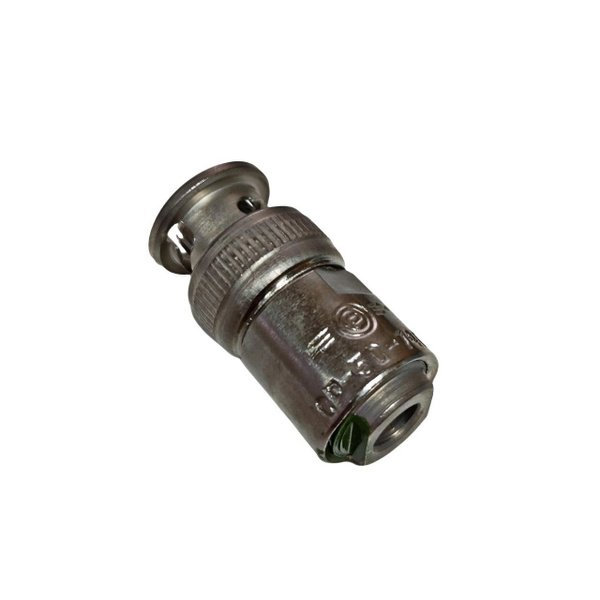

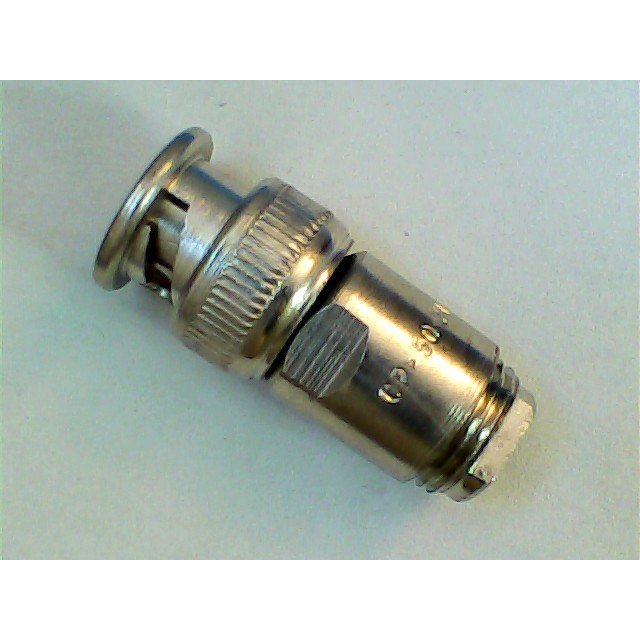

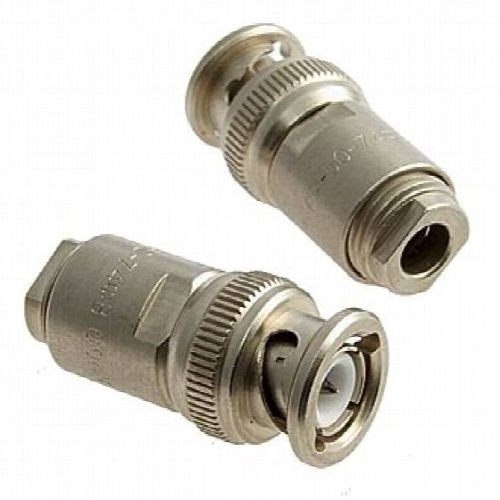

СР50-74ПВ выполнен как кабельная прямая вилка с байонетным соединением. Корпус изготавливается, как правило, из латуни с никелевым покрытием, а контакты — из бронзы или латуни с серебряным покрытием. Такое сочетание материалов обеспечивает коррозионную стойкость, износостойкость контактной пары и стабильность электрических параметров при эксплуатации.

Монтаж осуществляется объёмным способом с обжимным креплением хвостовика кабеля. Такой способ обеспечивает надёжный механический контакт и сохранение целостности экранирующей оплётки кабеля, что важно для поддержания заданного волнового сопротивления и минимизации потерь. Разъём предназначен для работы в составе радиочастотных трактов и требует аккуратного выполнения монтажных операций в соответствии с рекомендациями по установке коаксиальных соединителей.

Эксплуатационные условия

Всеклиматическое исполнение «В» и расширенный температурный диапазон позволяют использовать СР50-74ПВ «5» в различных климатических зонах и при значительных перепадах температур. Устойчивость к вибрации и ударам делает его пригодным для установки в аппаратуре, работающей в условиях повышенных механических нагрузок.

Длительное сохранение рабочих характеристик при многократных сочленениях и расчленениях подтверждает ресурс контактной группы. Совокупность перечисленных свойств определяет применение соединителя в ответственных радиочастотных цепях промышленного, военного и измерительного назначения.
