Назначение и область применения

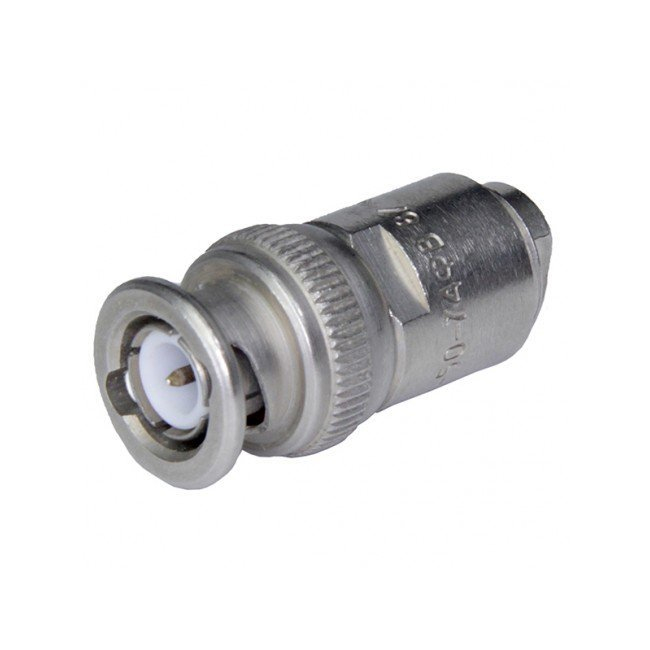

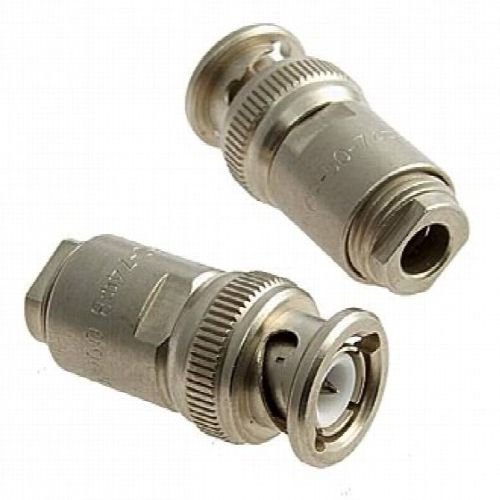

СР50-74ФВ «5» — коаксиальный высокочастотный электрический соединитель (разъём) серии СР50, изготовленный в виде прямой кабельной вилки с байонетным способом сочленения. Изделие предназначено для соединения коаксиальных кабелей в радиочастотных трактах с волновым сопротивлением 50 Ом, в том числе при объёмном монтаже внутри радиоэлектронной аппаратуры.

Разъём применяется для кабелей типа РК50-2-21 и РК50-2-22 небольшого диаметра, что делает его типовым решением для высокочастотных трактов и внутреннего монтажа устройств, где требуется компактное и надёжное соединение.

Электрические и частотные параметры

• Волновое сопротивление тракта — 50 Ом.
• Диапазон рабочих частот — до 10 ГГц (в ряде источников указан диапазон от 0 до 10 ГГц).
• Рабочее напряжение — до 500 В амплитудного значения в нормальных условиях.

Указанные характеристики позволяют применять соединитель в сверхвысокочастотных цепях радиоэлектронной аппаратуры.

Конструктивные и механические особенности

Тип исполнения — прямая кабельная вилка с байонетной фиксацией. Ответной частью обычно служит розетка СР50-1ФВ. Корпус выполнен из латуни с никелевым покрытием, контакт — из бронзы с серебряным покрытием, изолятор — из фторопласта белого цвета.

Монтаж на кабель осуществляется обжимом через гайку-хвостовик. Способ монтажа — объёмный, то есть внутри прибора, без фиксации на панели.

Эксплуатационные и климатические характеристики

• Диапазон рабочих температур — примерно от минус 60 до плюс 155 градусов Цельсия, что соответствует всеклиматическому исполнению.
• Относительная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия.
• Соединитель негерметичный.
• Ресурс — порядка 500 циклов сочленения и расчленения.
• Максимальный срок хранения — до 25 лет.

Приёмка и год выпуска

Приёмка изделия — «5». Год выпуска — 79–83. Указанные сведения относятся к конкретной партии и подтверждают соответствие соединителя требованиям, предъявляемым к изделиям данной категории.

Применение

СР50-74ФВ «5» применяется в радиочастотных трактах с волновым сопротивлением 50 Ом для соединения коаксиальных кабелей, в том числе при объёмном монтаже в радиоэлектронной аппаратуре. Благодаря диапазону рабочих частот до 10 ГГц, всеклиматическому исполнению и ресурсу до 500 циклов сочленения разъём подходит для использования в составе ВЧ-трактов и внутреннего монтажа устройств, где требуется байонетное соединение с ответной розеткой СР50-1ФВ.
