Назначение изделия

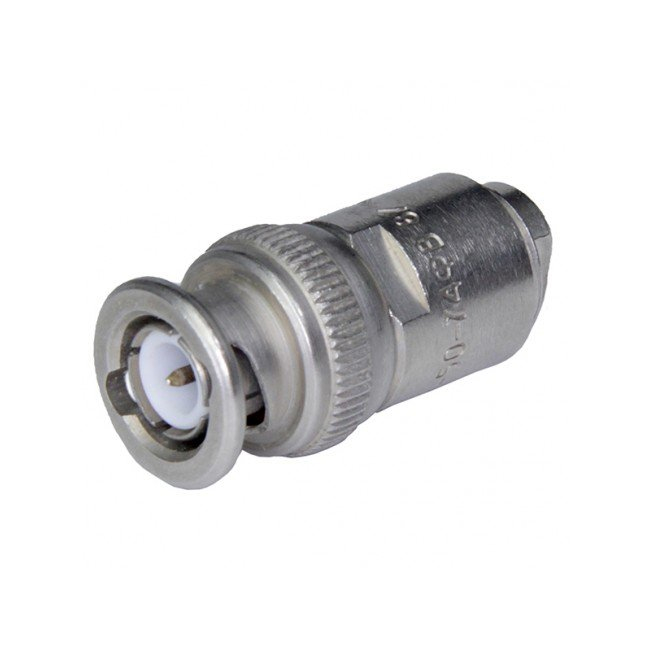

СР50-74ФВ «5» — это вилка кабельная радиочастотная, предназначенная для соединения коаксиальных кабелей в радиоэлектронных трактах. Изделие относится к серии СР50 с волновым сопротивлением 50 Ом и применяется для работы на частотах до 10 ГГц. Соединитель обеспечивает передачу радиочастотного сигнала с минимальными потерями и стабильными электрическими параметрами, что делает его востребованным в измерительной, связной и радиолокационной аппаратуре.

Данная вилка выпускается в рамках приёмки «5», что подтверждает её соответствие повышенным требованиям по качеству и надёжности. Год выпуска — 84. Артикул изделия — 41023.

Конструкция и материалы

Вилка имеет прямую конструкцию с байонетным способом фиксации, который обеспечивает быстрое и надёжное соединение. Основным элементом корпуса является латунь с никелевым покрытием, а контакты изготовлены из бронзы с серебряным покрытием. Такое сочетание материалов гарантирует коррозионную стойкость и стабильное переходное сопротивление.

Изолятор выполнен из фторопласта — материала с низкими диэлектрическими потерями и широким температурным диапазоном. Тип контактов — штыревой, диаметр центрального контакта составляет 1,4 мм. Размер основного соединения — 9,6 мм. Монтаж осуществляется обжимным способом с объёмным креплением, что исключает необходимость пайки и снижает трудозатраты при сборке кабельных сборок.

Основные технические характеристики

• Волновое сопротивление: 50 Ом.
• Диапазон рабочих частот: до 10 ГГц.
• Рабочее напряжение: до 500 В (амплитудное).
• Сопротивление контактов «штырь-гнездо» и «корпус-корпус»: не более 0,01 Ом.
• Размер основного соединения: 9,6 мм.
• Диаметр центрального контакта: 1,4 мм.

Совместимость и применение

Вилка СР50-74ФВ предназначена для кабелей типа РК50-2-21 или РК50-2-22. Обжимной монтаж с объёмным креплением обеспечивает надёжный электрический контакт и механическую прочность соединения. Изделие применяется в радиоэлектронных трактах, где требуется передача сигнала с волновым сопротивлением 50 Ом на частотах до 10 ГГц.

Благодаря всеклиматическому исполнению вилка может эксплуатироваться в широком диапазоне условий. Ресурс изделия составляет 500 циклов соединения-рассоединения, а срок хранения достигает 25 лет. Соответствие стандартам ГОСТ 20265-83 и ТУ ВР0.364.008 подтверждает пригодность для использования в ответственных применениях.

Условия эксплуатации

1. Рабочий диапазон температур: от минус 60 до плюс 155 градусов Цельсия.
2. Относительная влажность: до 98 процентов при температуре плюс 35 градусов Цельсия.
3. Исполнение: всеклиматическое.
4. Ресурс: 500 циклов соединения-рассоединения.
5. Срок хранения: до 25 лет.

Заключение

СР50-74ФВ «5» представляет собой надёжный радиочастотный соединитель, сочетающий продуманную конструкцию, качественные материалы и подтверждённые характеристики. Приёмка «5» и соответствие государственным стандартам делают его подходящим для использования в профессиональной радиоэлектронной аппаратуре. При выборе данной вилки следует учитывать тип применяемого кабеля и условия эксплуатации, указанные в технической документации.
