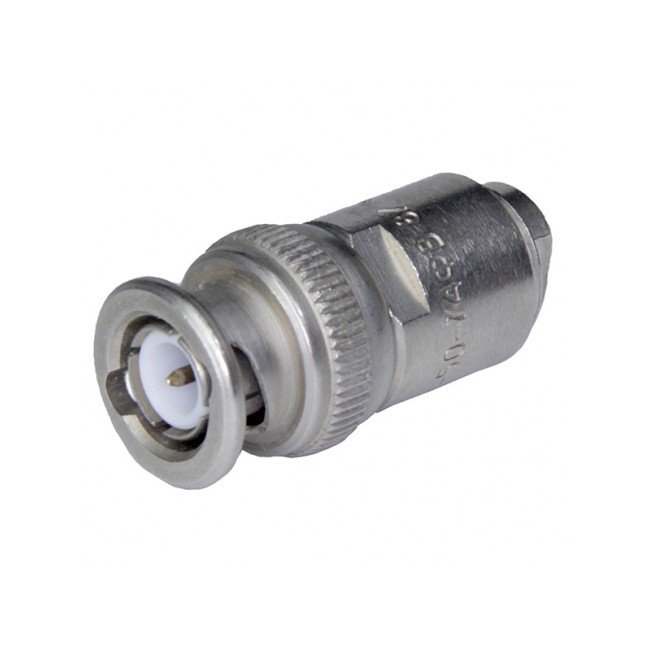

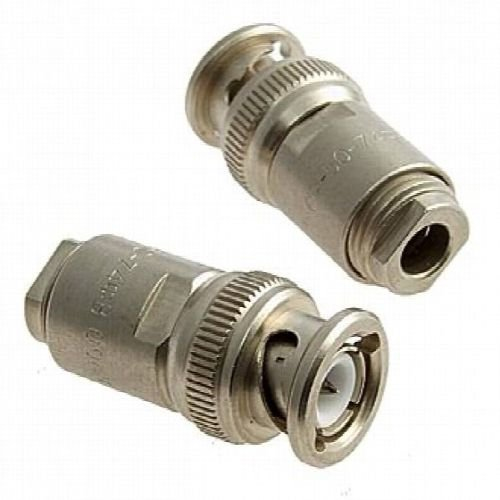

СР50-74ФВ без годаг «5»
Технические характеристики
СР50-74ФВ
СР50‑74ФВ — это коаксиальный высокочастотный разъём серии СР‑50, выпускаемый в СССР и в России, рассчитанный на волновое сопротивление 50 Ом и применяемый в радиочастотных трактах до довольно высоких частот.
Назначение и тип
СР50‑74ФВ выполнен как кабельная вилка (прямая, байонетная) и предназначен для сочленения коаксиальных кабелей с устройствами или другими отрезками тракта в радио‑ и электронной аппаратуре. Он используется в объёмном монтаже и относится к негерметичным соединителям, без повышенных требований к защите от влаги и пыли.
Электрические характеристики
Волновое сопротивление — 50 Ом, что соответствует стандарту для большинства коаксиальных трактов измерительной и радиосвязной аппаратуры.
Диапазон рабочих частот — до 10 ГГц для прямых разъёмов с фторопластовой изоляцией; вилка СР50‑74ФВ обычно работает в диапазоне 0–10 ГГц.
Рабочее напряжение (амплитудное) — до 500 В, что позволяет использовать разъём в типовых условиях эксплуатации радиоэлектронных средств.
Конструкция и механика
Корпус изготавливается из латуни с никелевым покрытием, контактный центральный штырь — из бронзы с серебряным покрытием; диаметр штыря около 1,4 мм.
Метод сочленения — байонетный (быстрое соединение с фиксацией), тип хвостовика — гайка; разъём рассчитан на несколько сотен циклов сочленения‑расчленения (обычно порядка 500–100 000 циклов в зависимости от источника и условий).
Габариты типичного экземпляра: длина около 15–16 мм, общий диаметр порядка 39–40 мм, размер монтажного отверстия порядка 9,6 мм.
Условия эксплуатации
Разъёмы СР50‑74ФВ рассчитаны на широкий температурный диапазон: примерно от −60 до +125 °C или до +155 °C в зависимости от исполнения и ТУ.
Климатическое исполнение — всеклиматическое (В), что допускает использование в различных условиях, включая повышенную влажность (до порядка 98% при температуре около +35 °C).
Описание
СР50-74ФВ
СР50-74ФВ: высокочастотный разъём для радиочастотных трактов
СР50-74ФВ — кабельная прямая вилка серии СР50, предназначенная для работы в радиочастотных трактах с волновым сопротивлением 50 Ом. Разъём применяется там, где важно обеспечить стабильное коаксиальное соединение, надёжный электрический контакт и удобную фиксацию кабельной линии.
Назначение СР50-74ФВ
Высокочастотный разъём СР50-74ФВ используют для монтажа на коаксиальный кабель и соединения компонентов радиоэлектронной аппаратуры. Конструкция подходит для передачи ВЧ-сигналов в измерительных системах, устройствах связи, лабораторном оборудовании, радиотехнических комплексах и других системах с 50-омными линиями.
Маркировка отражает основные особенности изделия: «СР» означает радиочастотный соединитель, число 50 указывает на номинальное волновое сопротивление 50 Ом, а буква «Ф» связана с применением фторопластовой изоляции. Благодаря этому материалу разъём рассчитан на работу в расширенном диапазоне температур.
Конструктивные особенности
СР50-74ФВ представляет собой прямую кабельную вилку с байонетным механизмом сочленения. Такой способ фиксации позволяет быстро соединять и разъединять компоненты, одновременно сохраняя устойчивое механическое положение разъёма.
Ключевые особенности конструкции:
Тип исполнения — прямая кабельная вилка.
Способ соединения — байонетный.
Волновое сопротивление — 50 Ом.
Изолятор — фторопласт.
Корпус выполняется из латуни с никелевым покрытием.
Центральный контакт имеет серебряное покрытие.
Монтаж выполняется объёмным способом на коаксиальный кабель.
Для присоединения применяются кабели РК50-2-21 и РК50-2-22 с диаметром порядка 2 мм.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип разъёма | Кабельная вилка, прямое исполнение |
| Волновое сопротивление | 50 Ом |
| Предельная рабочая частота | До 10 ГГц |
| Рабочее напряжение | До 500 В, амплитудное значение |
| Сопротивление контактов | Не более 0,01 Ом |
| Сопротивление изоляции | Не менее 1000 МОм |
| Температурный диапазон | От −60 °C до +155 °C |
| Число сочленений и расчленений | До 500 |
| Габариты | Около 39,5 × 15,7 × 15,7 мм |
| Масса | Около 28 г |
Параметры СР50-74ФВ делают его пригодным для высокочастотных соединений в диапазоне до 10 000 МГц. Низкое переходное сопротивление контактов помогает уменьшать потери в тракте, а фторопластовый диэлектрик поддерживает стабильность характеристик при температурных воздействиях.
Преимущества применения
Разъём СР50-74ФВ востребован в системах, где важны повторяемость соединения, устойчивость к внешним условиям и согласование с 50-омным коаксиальным трактом.
Основные преимущества:
Байонетное крепление для быстрого и надёжного соединения.
Работа на частотах до 10 ГГц при соответствующем исполнении.
Фторопластовая изоляция, рассчитанная на температуры от −60 °C до +155 °C.
Компактная прямая конструкция для кабельного монтажа.
Ресурс до 500 циклов соединения и разъединения.
Совместимость с распространёнными коаксиальными кабелями серии РК50.
Где используется СР50-74ФВ
Разъём СР50-74ФВ применяется в радиоэлектронике, телекоммуникационном оборудовании, измерительной технике, системах передачи сигналов и аппаратуре контроля. Он подходит для организации соединений между коаксиальными кабелями, приборами, модулями и элементами ВЧ-трактов.
При монтаже важно соблюдать конструкцию разделки кабеля, обеспечить качественную пайку центрального проводника и надёжное крепление оплётки. Это снижает риск ухудшения согласования, роста потерь и нестабильности сигнала на высоких частотах.
