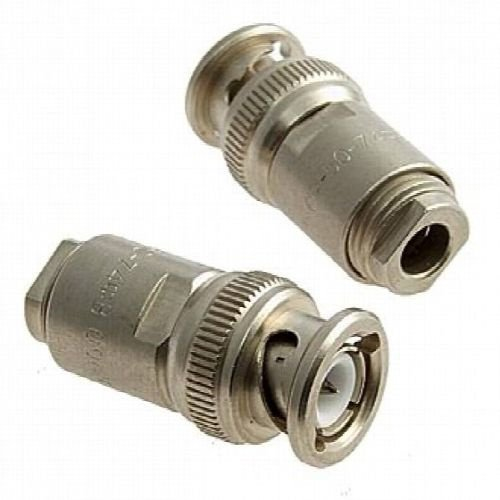

СР50-74ФВ 2016г «5»
Технические характеристики
СР‑50‑74ФВ «5» — это однополюсный высокочастотный коаксиальный разъём советского/российского производства, рассчитанный на работу в радиочастотных трактах до верхних частот порядка 10 ГГц.
Разъём относится к серии СР‑50, где «50» указывает волновое сопротивление 50 Ом, а «74» — порядковый номер разработки.
Буква «Ф» в обозначении означает, что изолятор выполнен из фторопласта, обеспечивающего хорошие диэлектрические свойства и широкий температурный диапазон.
Индекс «В» говорит о всеклиматическом исполнении, то есть разъём работает в сложных условиях (влажность, перепады температуры, вибрация и т.п.).
Исполнение — вилка кабельная прямая, с байонетным («гаечным») способом фиксации; ответный разъём обычно СР‑50‑1ФВ.
Волновое сопротивление нагрузки и тракта — 50 Ом, предельная рабочая частота до 10000 МГц (10 ГГц).
Рабочее напряжение в нормальных условиях — до 500 В (амплитудного значения), сопротивление контактов штырь–гнездо обычно не более 0,01 Ом.
Корпус чаще всего из латуни с никелевым покрытием, контакт — штырь из бронзы или латуни с серебряным покрытием, изолятор — фторопласт белого цвета.
Диапазон рабочих температур обычно от −60 до +155 °С, что позволяет применять разъём в бортовом, авиакосмическом и промышленном оборудовании.
Разъём рассчитан на не менее 500 циклов сочленения/расчленения, а приёмка «5» указывает на специальный (оборонный/повышенный) тип контроля по техническим условиям ВР0.364.008‑ТУ.
Используется в РЧ‑трактах для соединения коаксиальных кабелей (например, РК50‑2‑21, РК50‑2‑22) между радиоизмерительными приборами, приемо‑передающими модулями и другим оборудованием.
Подходит для монтажа с объемным обжимом/клеммовкой, фиксацией винтовой гайкой на корпусе, поэтому применяется и в монтажных панелях, и в кабельных сборках.
Описание
СР50-74ФВ
СР50-74ФВ: высокочастотный разъём для радиочастотных трактов
СР50-74ФВ — кабельная прямая вилка серии СР50, предназначенная для работы в радиочастотных трактах с волновым сопротивлением 50 Ом. Разъём применяется там, где важно обеспечить стабильное коаксиальное соединение, надёжный электрический контакт и удобную фиксацию кабельной линии.
Назначение СР50-74ФВ
Высокочастотный разъём СР50-74ФВ используют для монтажа на коаксиальный кабель и соединения компонентов радиоэлектронной аппаратуры. Конструкция подходит для передачи ВЧ-сигналов в измерительных системах, устройствах связи, лабораторном оборудовании, радиотехнических комплексах и других системах с 50-омными линиями.
Маркировка отражает основные особенности изделия: «СР» означает радиочастотный соединитель, число 50 указывает на номинальное волновое сопротивление 50 Ом, а буква «Ф» связана с применением фторопластовой изоляции. Благодаря этому материалу разъём рассчитан на работу в расширенном диапазоне температур.
Конструктивные особенности
СР50-74ФВ представляет собой прямую кабельную вилку с байонетным механизмом сочленения. Такой способ фиксации позволяет быстро соединять и разъединять компоненты, одновременно сохраняя устойчивое механическое положение разъёма.
Ключевые особенности конструкции:
Тип исполнения — прямая кабельная вилка.
Способ соединения — байонетный.
Волновое сопротивление — 50 Ом.
Изолятор — фторопласт.
Корпус выполняется из латуни с никелевым покрытием.
Центральный контакт имеет серебряное покрытие.
Монтаж выполняется объёмным способом на коаксиальный кабель.
Для присоединения применяются кабели РК50-2-21 и РК50-2-22 с диаметром порядка 2 мм.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип разъёма | Кабельная вилка, прямое исполнение |
| Волновое сопротивление | 50 Ом |
| Предельная рабочая частота | До 10 ГГц |
| Рабочее напряжение | До 500 В, амплитудное значение |
| Сопротивление контактов | Не более 0,01 Ом |
| Сопротивление изоляции | Не менее 1000 МОм |
| Температурный диапазон | От −60 °C до +155 °C |
| Число сочленений и расчленений | До 500 |
| Габариты | Около 39,5 × 15,7 × 15,7 мм |
| Масса | Около 28 г |
Параметры СР50-74ФВ делают его пригодным для высокочастотных соединений в диапазоне до 10 000 МГц. Низкое переходное сопротивление контактов помогает уменьшать потери в тракте, а фторопластовый диэлектрик поддерживает стабильность характеристик при температурных воздействиях.
Преимущества применения
Разъём СР50-74ФВ востребован в системах, где важны повторяемость соединения, устойчивость к внешним условиям и согласование с 50-омным коаксиальным трактом.
Основные преимущества:
Байонетное крепление для быстрого и надёжного соединения.
Работа на частотах до 10 ГГц при соответствующем исполнении.
Фторопластовая изоляция, рассчитанная на температуры от −60 °C до +155 °C.
Компактная прямая конструкция для кабельного монтажа.
Ресурс до 500 циклов соединения и разъединения.
Совместимость с распространёнными коаксиальными кабелями серии РК50.
Где используется СР50-74ФВ
Разъём СР50-74ФВ применяется в радиоэлектронике, телекоммуникационном оборудовании, измерительной технике, системах передачи сигналов и аппаратуре контроля. Он подходит для организации соединений между коаксиальными кабелями, приборами, модулями и элементами ВЧ-трактов.
При монтаже важно соблюдать конструкцию разделки кабеля, обеспечить качественную пайку центрального проводника и надёжное крепление оплётки. Это снижает риск ухудшения согласования, роста потерь и нестабильности сигнала на высоких частотах.
