Назначение разъёма СР50-73ФВ

СР50-73ФВ — это радиочастотный коаксиальный разъём-розетка, рассчитанный на волновое сопротивление 50 Ом. Изделие относится к семейству разъёмов СР-50 и применяется в высокочастотных трактах радиоэлектронной аппаратуры. Основное назначение — быстрое и надёжное соединение коаксиальных кабелей между собой, а также подключение кабелей к радиоустройствам, приборам и другой аппаратуре, работающей в диапазоне сверхвысоких частот.

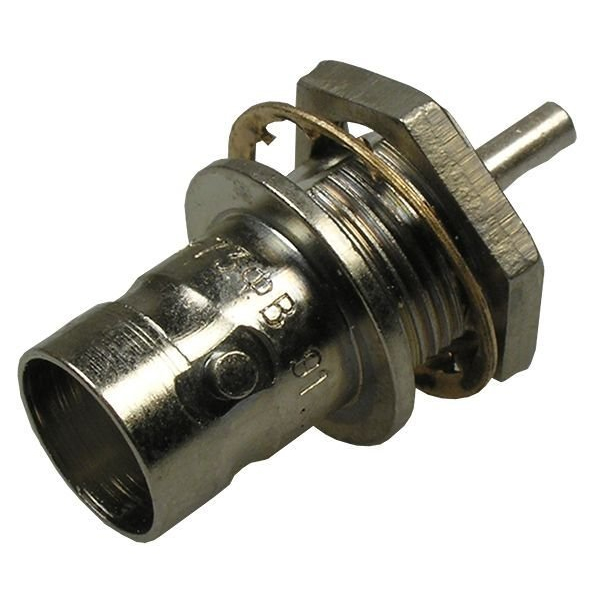

Разъём выполнен в виде приборной прямой розетки с байонетным способом сочленения. Такой тип соединения позволяет оперативно выполнять коммутацию без применения специального инструмента и обеспечивает устойчивый электрический контакт при многократных подключениях.

Конструкция и материалы

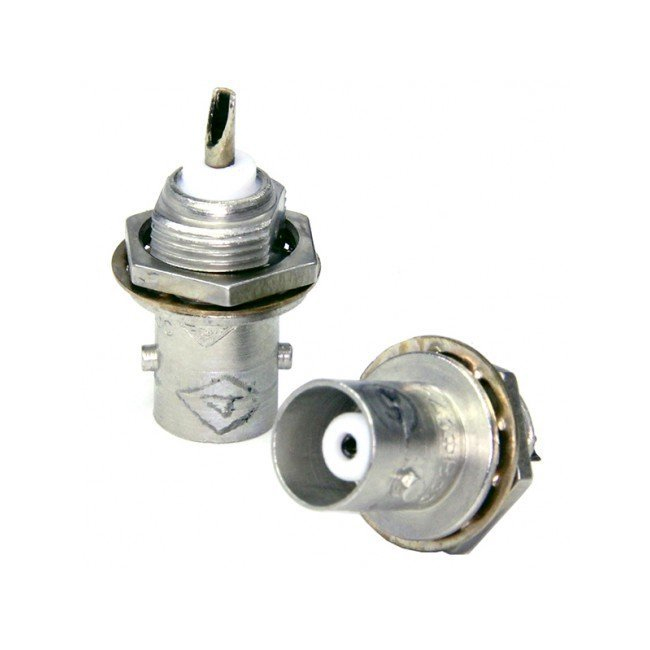

Корпус разъёма, как правило, изготавливается из латуни с покрытием никелем, что обеспечивает коррозионную стойкость и механическую прочность. Изолятор выполняется из фторопласта белого цвета, обладающего низкими диэлектрическими потерями и стабильными характеристиками в широком диапазоне температур. Центральный контакт представляет собой гнездо с серебряным покрытием, что снижает переходное сопротивление и потери на высоких частотах.

Конструкция рассчитана на многократные сочленения и расчленения — ресурс составляет порядка 500 циклов. Разъём не является герметичным, однако сохраняет работоспособность при вибрациях и ударах, типичных для бортовой и промышленной аппаратуры.

Электрические и частотные параметры

Основные технические характеристики разъёма СР50-73ФВ определяются его принадлежностью к семейству СР-50 и условиями эксплуатации:

• волновое сопротивление — 50 Ом;
• диапазон рабочих частот — ориентировочно до 10 ГГц;
• рабочее амплитудное напряжение — до 500 В в нормальных условиях;
• сопротивление контактов (штырь–гнездо и корпус–корпус) — не более примерно 0,01 Ом.

Указанные параметры обеспечивают согласованное прохождение сигнала в высокочастотных трактах и минимальные потери при передаче мощности.

Климатическое исполнение и условия эксплуатации

Буква «В» в обозначении СР50-73ФВ указывает на всеклиматическое исполнение. Это означает, что изделие предназначено для работы в широком диапазоне температур — примерно от −60 до +155 °C — и допускает повышенную относительную влажность до 98% при температуре +35 °C.

Области применения

Разъём применяется в составе высокочастотных трактов радиоэлектронной аппаратуры: в измерительных приборах, системах связи, промышленном и бортовом оборудовании. Он подходит для коммутации коаксиальных кабелей марок РК50 и РК75, а также для соединения с ответными вилками серии СР-50. При подборе ответных частей и кабелей следует учитывать согласование по волновому сопротивлению и частотному диапазону конкретного тракта.

Технические характеристики VirtueMart

• название: СР50-73ФВ;
• артикул: 41012;
• категория: СР;
• год: 78;
• производитель: не указано.

Изделие поставляется как отдельный разъём; сведения о комплектации, гарантии и стране производства в предоставленных данных отсутствуют.
