Назначение и область применения

СР50-73ФВ «5» — радиочастотный коаксиальный соединитель негерметичного типа с врубным монтажом. Изделие предназначено для работы в электрических цепях радиочастотных трактов и обеспечивает быстрое соединение и разъединение кабелей, приборов или их частей в радиоэлектронных устройствах.

Приборная розетка с байонетным соединением применяется в составе радиоэлектронной аппаратуры, измерительных стендов и антенно-фидерных трактов, где требуется оперативное подключение и отключение коаксиального кабеля без применения специального инструмента. Байонетный замок обеспечивает надёжную фиксацию и быстрый монтаж.

Технические характеристики

Соединитель рассчитан на волновое сопротивление 50 Ом и работу в трактах с предельной частотой до 10 ГГц. Рабочее напряжение достигает 500 В. Электрические параметры контактной группы обеспечивают стабильную передачу сигнала в широком диапазоне частот.

• Волновое сопротивление: 50 Ом
• Предельная частота: до 10 ГГц
• Рабочее напряжение: до 500 В
• Сопротивление контактов: 0,01 Ом
• Сопротивление изоляции: 1000 МОм
• Ресурс сочленений-расчленений: до 500 циклов

Расшифровка обозначения

Структура маркировки отражает ключевые особенности изделия. СР означает «соединитель радиочастотный», 50 — номинальный импеданс в Омах, 73 — номер разработки, Ф указывает на материал изолятора из фторопласта, В обозначает всеклиматическое исполнение. Цифра «5» в наименовании соответствует приёмке по категории «5».

Конструктивные особенности и совместимость

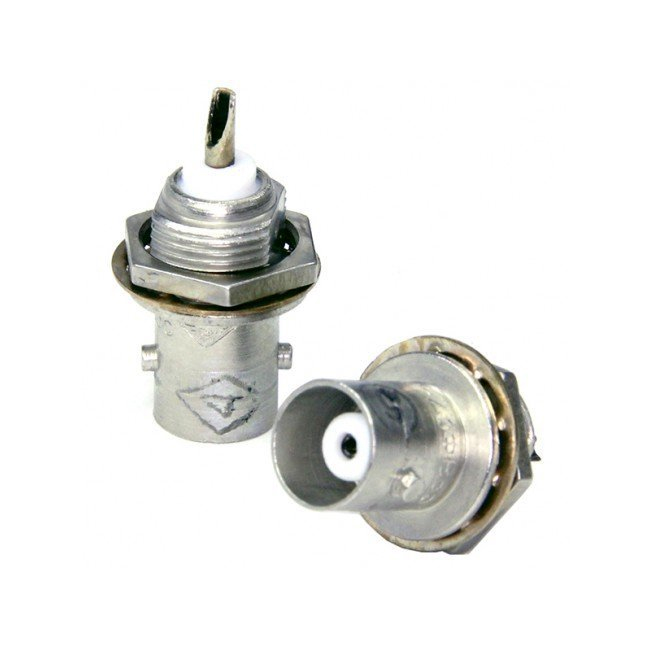

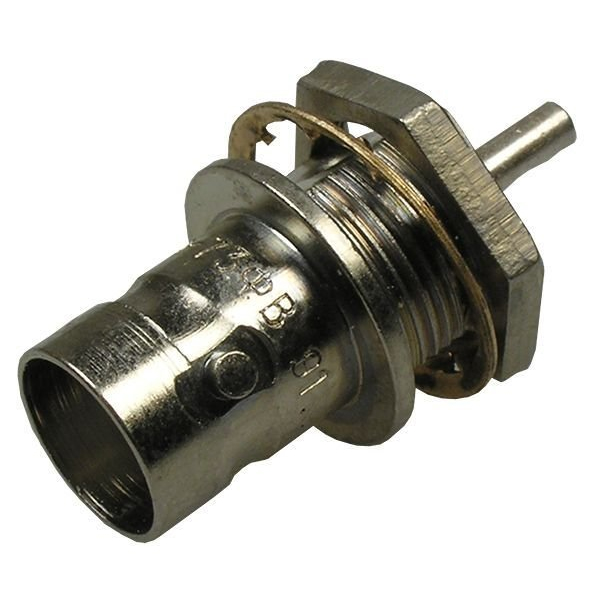

Корпус выполнен в виде приборной розетки с фланцевым хвостовиком, что позволяет крепить изделие непосредственно на шасси или панели аппаратуры. Изолятор изготовлен из фторопласта, обеспечивающего стабильность диэлектрических свойств. Соединитель совместим с кабелями типа РК50-2-21, РК50-2-22 и аналогичными с диаметром 2–4 мм.

Условия эксплуатации

Изделие относится к всеклиматическому исполнению и сохраняет работоспособность в жёстких условиях. Диапазон рабочих температур составляет от минус 60 до плюс 155 градусов Цельсия. Допустимая влажность достигает 98 процентов при температуре плюс 35 градусов Цельсия.

Соединитель устойчив к воздействию вибраций в диапазоне от 5 до 2000 Герц с ускорением до 100 метров на секунду в квадрате, а также к механическим ударам. Такие характеристики делают его пригодным для эксплуатации в составе подвижной и стационарной радиоэлектронной техники.

Приёмка и выпуск

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям по данной категории. Годы выпуска — 81–87. Указанные сведения являются частью характеристик позиции каталога и учитываются при подборе соединителя для конкретного радиочастотного тракта.
