Назначение соединителя СР50-73ФВ

СР50-73ФВ — это радиочастотный коаксиальный соединитель негерметичного исполнения врубного монтажа. Он предназначен для работы в электрических цепях радиочастотных трактов и обеспечивает надежное соединение и разъединение кабелей между собой, а также с приборами или частями оборудования.

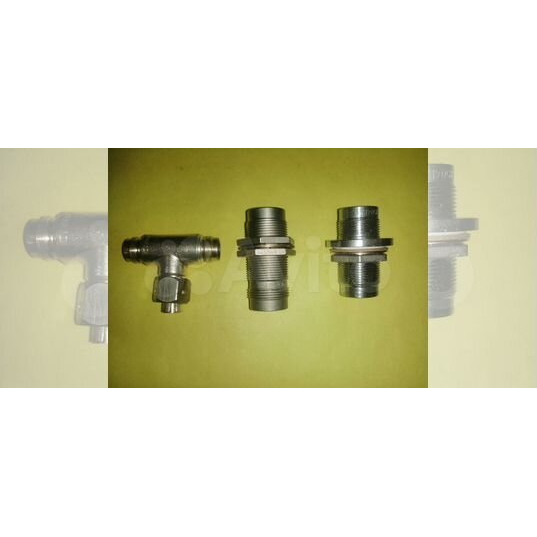

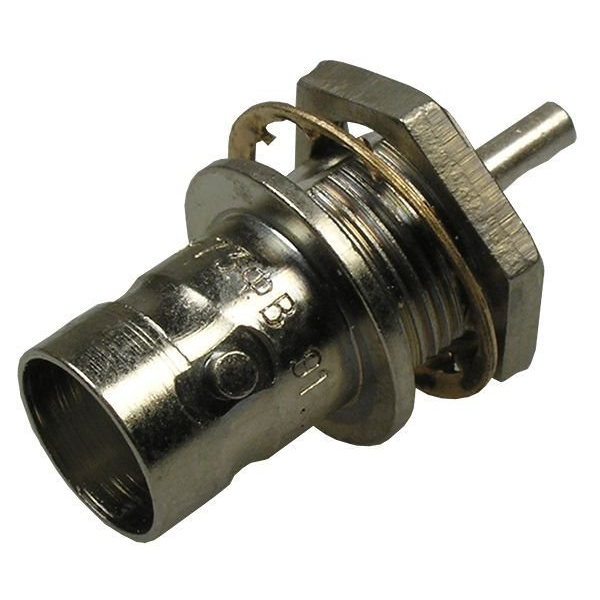

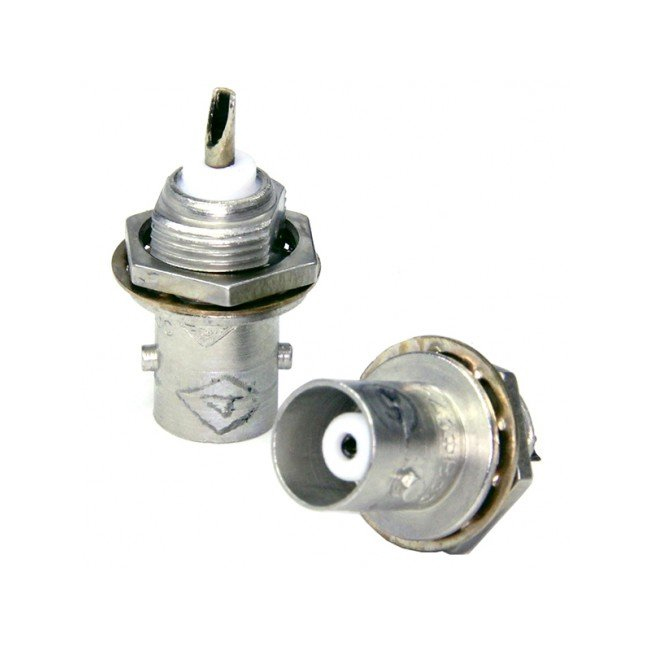

Соединитель представляет собой приборную розетку с байонетным типом соединения и фланцевым хвостовиком для монтажа на панель. Изделие разработано для применения в радиоэлектронных устройствах, где требуется передача высокочастотных сигналов с волновым сопротивлением 50 Ом.

Расшифровка обозначения

Структура обозначения СР50-73ФВ отражает основные параметры и особенности исполнения изделия:

• СР — радиочастотный соединитель.
• 50 — волновое сопротивление в Омах.
• 73 — порядковый номер разработки.
• Ф — изоляция из фторопласта.
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель СР50-73ФВ обладает следующими подтвержденными параметрами:

• Диапазон рабочих частот: от 0 до 10 ГГц.
• Сопротивление контактов: не более 0,01 Ом.
• Рабочее напряжение: до 500 В (амплитудное значение).
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия, по некоторым данным — до плюс 155 градусов Цельсия.
• Количество сочленений-расчленений: 500 циклов.
• Размер монтажного отверстия: 9,5 мм.

Байонетный тип соединения обеспечивает быстрое и надежное сочленение, а фланцевый хвостовик позволяет надежно закрепить розетку на панели оборудования. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная герметизация корпуса.

Условия эксплуатации

Соединитель СР50-73ФВ устойчив к воздействию вибрации в диапазоне от 5 до 2000 Гц с ускорением до 100 метров на секунду в квадрате, к механическим ударам, а также к повышенной влажности 98 процентов при температуре плюс 35 градусов Цельсия. Всеклиматическое исполнение позволяет применять изделие в различных климатических зонах.

Совместимость и применение

Соединитель подходит для кабелей типа РК50-2-21, РК50-2-22 и аналогичных. Благодаря волновому сопротивлению 50 Ом и рабочему диапазону частот до 10 ГГц изделие может использоваться в радиочастотных трактах различного назначения: в измерительной аппаратуре, средствах связи, радиопередающих и радиоприемных устройствах.

Артикул изделия — 41010. Изделие относится к категории СР. Соединитель предназначен для монтажа на панель, что делает его удобным для использования в составе приборов и блоков оборудования. Применение фторопластовой изоляции обеспечивает стабильность электрических параметров в широком диапазоне температур.

Ключевые особенности

1. Приборная розетка с байонетным соединением и фланцевым хвостовиком для панельного монтажа.
2. Волновое сопротивление 50 Ом и рабочий диапазон частот до 10 ГГц.
3. Изоляция из фторопласта и всеклиматическое исполнение.
4. Стойкость к вибрации, ударам и повышенной влажности.
5. Ресурс не менее 500 циклов сочленения и расчленения.
6. Совместимость с кабелями РК50-2-21, РК50-2-22 и аналогичными.

Соединитель СР50-73ФВ является надежным элементом для построения радиочастотных трактов, обеспечивающим стабильную передачу сигнала и удобство монтажа на панель оборудования.
