СР50-73ФВ

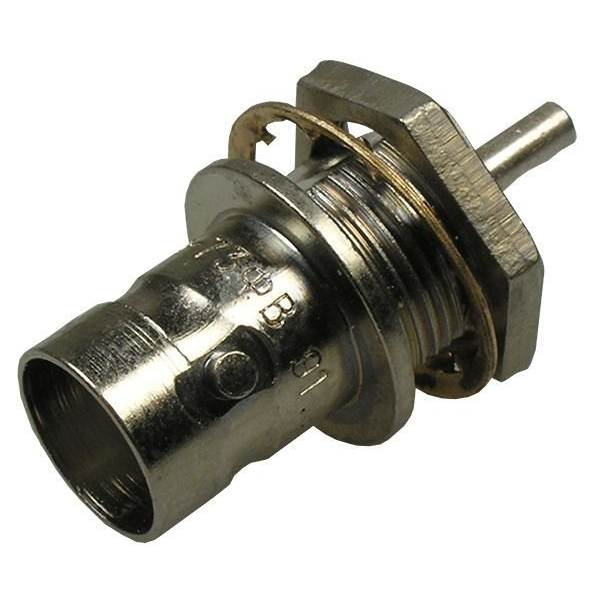

СР‑50‑73ФВ — это радиочастотный коаксиальный разъем серии СР‑50, выполненный в виде приборной розетки (гнезда) с байонетным сочленением.

Назначение и область применения

Соединитель предназначен для монтажа радиочастотных трактов в радиоэлектронной аппаратуре: используется для соединения высокочастотных кабелей между собой, а также с приборами и их частями. Разъем применяют в УКВ/СВЧ‑трактах, устройствах радиосвязи, измерительной технике и других системах, где требуется быстрое и надежное соединение с волновым сопротивлением 50 Ом.

Электрические и частотные параметры

• Волновое сопротивление — 50 Ом.

• Диапазон рабочих частот — примерно 0–10 ГГц.

• Рабочее напряжение (амплитудное) в нормальных условиях — до 500 В.

• Сопротивление контактов штырь–гнездо и корпус–корпус не превышает около 0,01 Ом.

Конструкция и материалы

• Разъем выполнен как приборная розетка с прямым корпусом и байонетным типом сочленения.

• Корпус изготавливается из латуни с никелевым покрытием, контакты — из бронзы с серебряным покрытием.

• Изолятор выполнен из фторопласта (по структуре обозначения буква «Ф»), что обеспечивает хорошую стойкость к нагреву и влаге.

Условия эксплуатации и надежность

Соединитель рассчитан на всеклиматическое исполнение (символ «В» в обозначении): допускает работу в широком диапазоне температур — примерно от –60 до +155 °C, а также при относительной влажности до 98% при 35 °C. Разъем устойчив к вибрации и ударным нагрузкам, рассчитан на порядка 500 циклов сочленения‑расчленения, а также имеет длительный срок хранения и сохраняемости (десятки лет).
