Назначение изделия

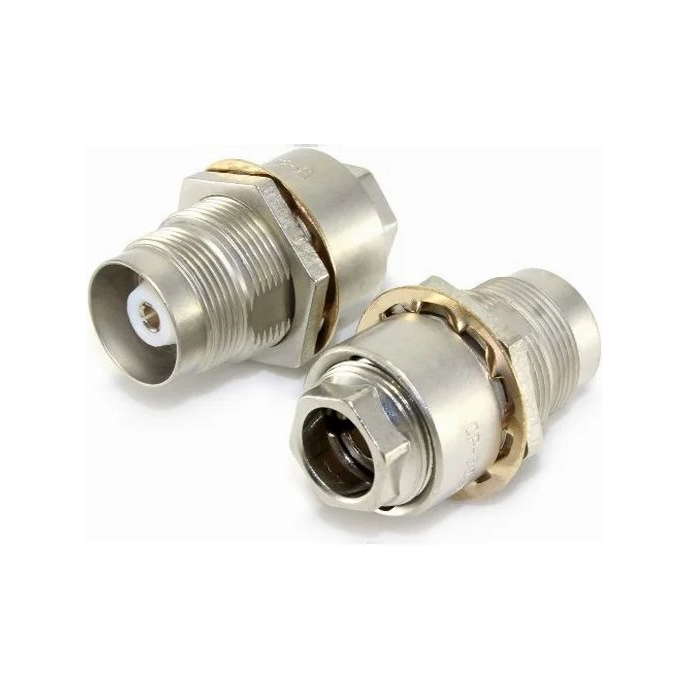

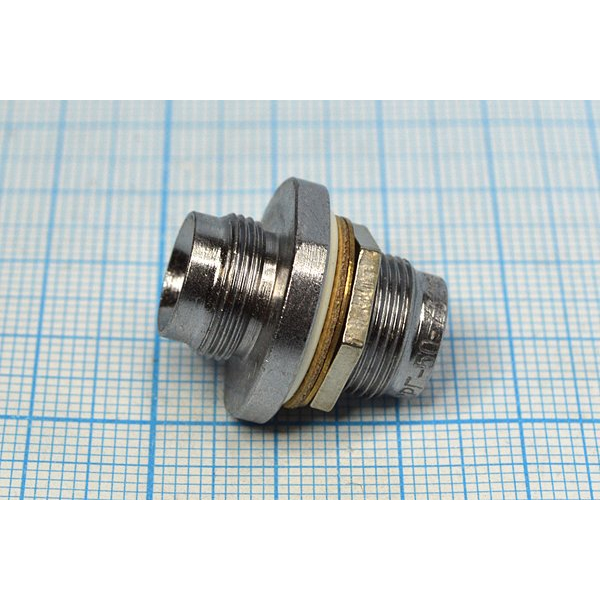

СР50-732ФВ «5» — это герметичный радиочастотный переход, предназначенный для соединения двух разъёмов с одинаковыми или разными присоединительными размерами в тех случаях, когда прямое механическое или электрическое соединение невозможно либо нежелательно. Изделие применяется в электрических цепях радиочастотных трактов и обеспечивает передачу высокочастотных сигналов в условиях повышенной вибрации и воздействия сложных внешних факторов. Переход позволяет выполнить быстрое и надёжное соединение, сохраняя стабильность параметров тракта.

Расшифровка обозначения

Структура условного обозначения СР50-732ФВ отражает ключевые особенности конструкции и условий применения:

• СР — соединитель радиочастотный.
• Г — герметичное исполнение.
• 50 — номинальное волновое сопротивление, равное 50 Омам.
• 732 — порядковый номер разработки.
• Ф — изоляционный материал, в данном случае фторопласт.
• В — всеклиматическое исполнение.

Индекс «5» в названии товара соответствует приёмке «5», а указанный год выпуска — 90–93, что подтверждает принадлежность изделия к партиям с приёмкой по установленным требованиям.

Технические характеристики

Изделие обладает следующими подтверждёнными параметрами:

• Габаритные размеры: 21,5 на 20 миллиметров.
• Масса: не более 17,5 грамма.
• Диапазон рабочих частот: от 0 до 3 гигагерц.
• Тип соединения: резьбовое, М12 на 0,75, схема «вилка — вилка».
• Рабочее напряжение: 500 вольт.
• Волновое сопротивление: 50 Ом.
• Переходное сопротивление контактов: 0,01 Ома.
• КСВН: до 1,25.
• Экранное затухание: 40 децибел.

Условия эксплуатации

Переход рассчитан на работу при температурах от минус 60 до плюс 155 градусов Цельсия. Относительная влажность воздуха может достигать 98 процентов при температуре плюс 35 градусов Цельсия. Всеклиматическое исполнение и герметичная конструкция обеспечивают устойчивость к воздействию внешней среды, вибраций и других неблагоприятных факторов, что делает изделие пригодным для применения в составе ответственных радиочастотных трактов.

Применение и комплектация

СР50-732ФВ «5» востребован в радиоэлектронной аппаратуре, измерительных стендах и системах связи, где требуется согласованное соединение высокочастотных узлов с волновым сопротивлением 50 Ом. Благодаря резьбовому соединению М12 на 0,75 типа «вилка — вилка» переход удобен для монтажа в ограниченном пространстве и обеспечивает надёжный электрический контакт. Изделие поставляется в заводской упаковке, что гарантирует сохранность параметров при транспортировке и хранении. Страна производства и данные о производителе в предоставленных сведениях не указаны, поэтому не приводятся.
