Назначение

СР50-726ФВ Октябрь «5» — это радиочастотный соединитель, выпускаемый заводом «Октябрь». Изделие представляет собой вилку кабельную прямую и предназначено для работы в электрических цепях радиочастотных трактов. Основная задача соединителя — обеспечение надёжного и стабильного сочленения и расчленения элементов радиочастотного тракта при сохранении заданных электрических параметров.

Приёмка «5» подтверждает соответствие изделия требованиям технических условий ВР0.364.049 ТУ и свидетельствует о повышенном уровне контроля качества при изготовлении. Такой соединитель применяется в тех случаях, когда к стабильности соединения и воспроизводимости характеристик предъявляются особые требования.

Подтверждённые особенности и технические характеристики

Электрические параметры

• Волновое сопротивление — 50 Ом.
• Диапазон рабочих частот — от 0 до 10 ГГц.
• Рабочее напряжение (амплитудное) — 500 В в нормальных условиях.
• Сопротивление контактов — не более 0,01 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Ресурс — 500 сочленений-расчленений.

Конструкция и материалы

• Тип соединения — резьбовое, М6х0,75.
• Габариты — 9 на 18 мм.
• Масса — около 2,8 г.
• Изоляция выполнена из фторопласта, что отражено в обозначении «Ф».
• Корпус изготовлен из латуни с никелевым покрытием.
• Контакты штыревые из бронзы с серебряным покрытием, диаметр 0,9 мм.
• Исполнение всеклиматическое, обозначено буквой «В».

Условия эксплуатации

• Диапазон рабочих температур — от минус 60 до плюс 155 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 35–40 градусов Цельсия.
• Устойчивость к синусоидальной вибрации — 5–5000 Гц.
• Устойчивость к механическим ударам — до 5000 метров на секунду в квадрате одиночные и до 1500 метров на секунду в квадрате многократные.
• Устойчивость к линейным нагрузкам.
• Грибоустойчивость, защита от морского тумана и солнечной радиации.

Совместимость и применение

Соединитель СР50-726ФВ подходит для кабелей типов РК50-2-25, РК50-2-28 и РК50-2-29. Конструкция включает характерную резьбу и хвостовик для обжима кабеля, что обеспечивает механическую фиксацию и надёжный электрический контакт при монтаже.

Применение изделия целесообразно в радиочастотных трактах, где требуется стабильное соединение в широком диапазоне частот, включая измерительную технику, антенно-фидерные устройства и другие системы, работающие в диапазоне до 10 ГГц. Благодаря всеклиматическому исполнению и стойкости к вибрации, ударам и климатическим факторам соединитель может использоваться в аппаратуре, эксплуатируемой в сложных условиях.

Комплектация и сведения об изделии

• Артикул — 21135.
• Категория — СР.
• Производитель — Октябрь.
• Год выпуска — 2018.
• Приёмка — «5».
• Поставка осуществляется в заводской упаковке.

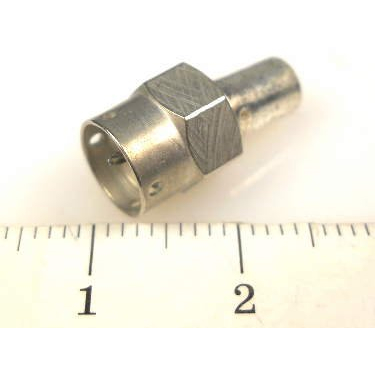

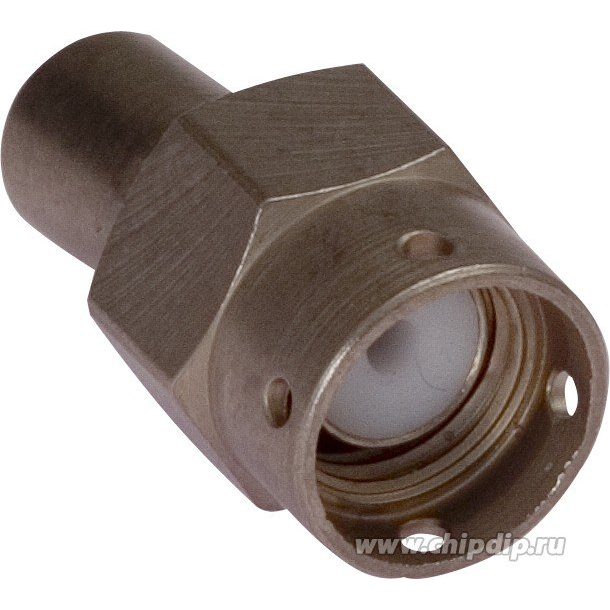

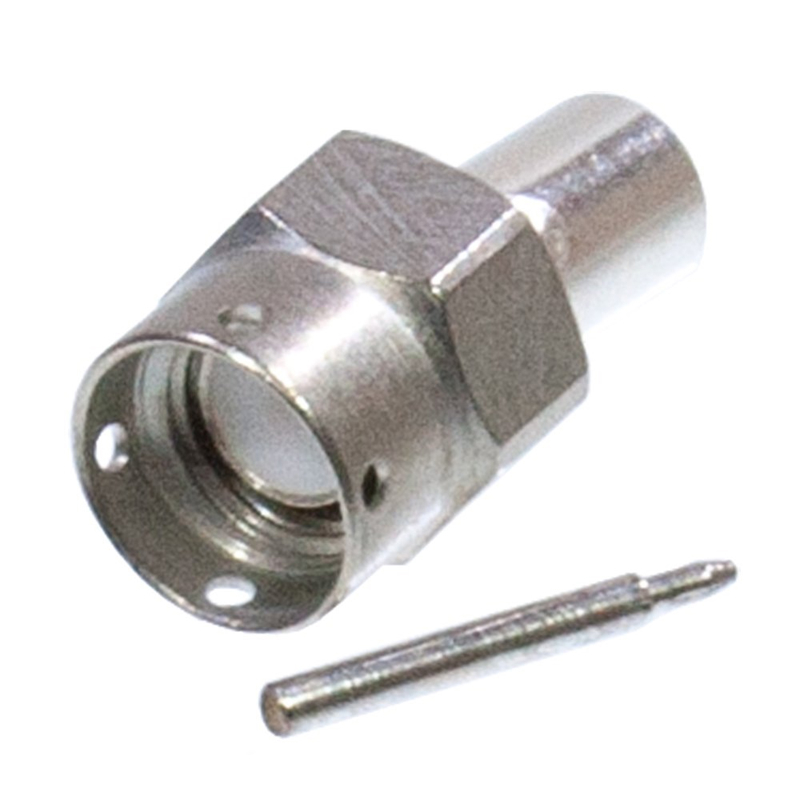

Изображение товара демонстрирует разъём СР50-726ФВ с характерной резьбой и хвостовиком для обжима кабеля, что соответствует описанной конструкции и назначению изделия.
