СР50-726ФВ 2003г Октябрь
Производитель: Октябрь
Технические характеристики

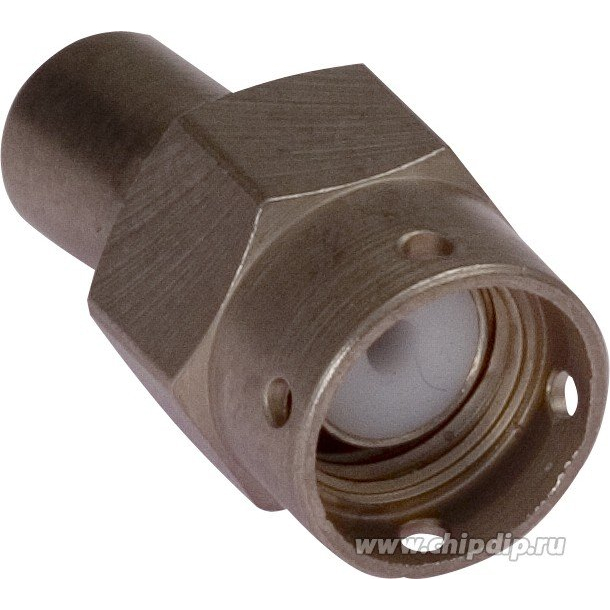

СР-50-726ФВ — это радиочастотный соединитель (вилка кабельная прямая), выпускаемый заводом «Октябрь». Он предназначен для надежного соединения коаксиальных кабелей в цепях радиочастотных трактов.
Волновое сопротивление составляет 50 Ом, диапазон рабочих частот — от 0 до 10 ГГц (до 18 ГГц в некоторых вариантах).
Рабочее напряжение — 500 В (амплитуда), сопротивление изоляции — не менее 1000 МОм в нормальных условиях.

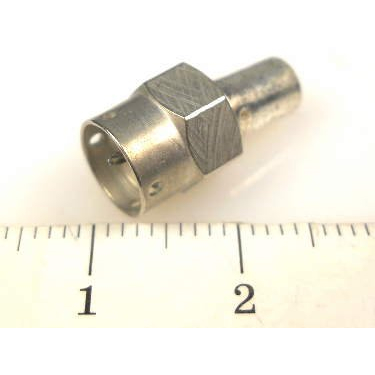

Габариты — 9×18 мм, масса — около 2,8 г.
Соединитель имеет резьбовое соединение (размер М6х0,75), объемный монтаж с обжимом кабеля.

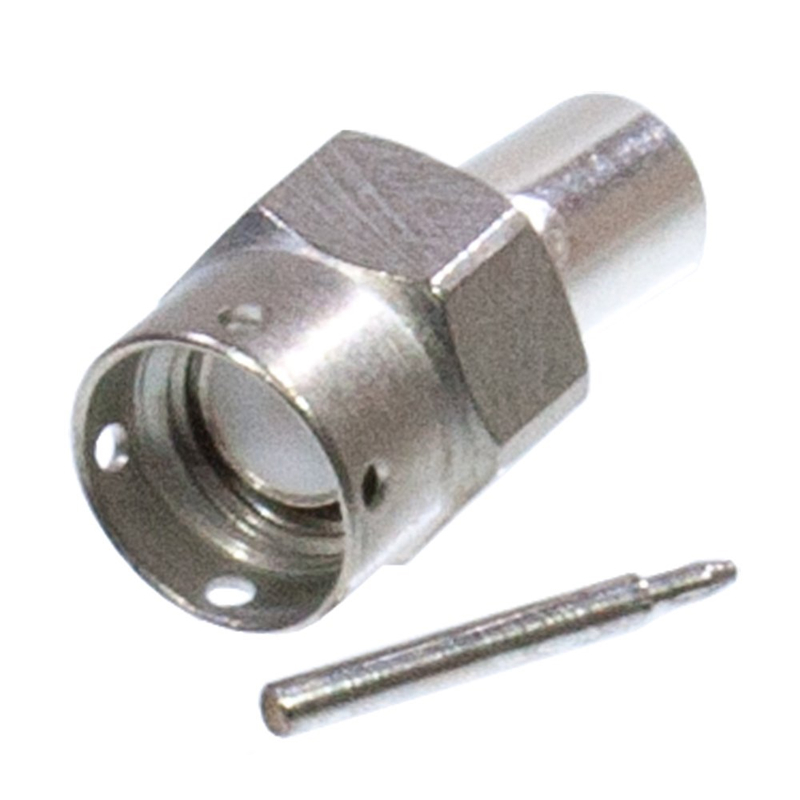

Корпус из латуни с никелевым покрытием, центральный контакт — штырь из бронзы с серебром (диаметр 0,9 мм), изолятор — фторопласт (отсюда «Ф» в маркировке).
Подходит для кабелей РК50-2-25, РК50-2-28, РК50-2-29.
Всеклиматическое исполнение («В») позволяет работать при температурах от -60 до +155 °C и влажности до 98% при +35–40 °C.
Выдерживает вибрации (5–5000 Гц), удары до 5000 м/с² (одиночные) и 1500 м/с² (многократные), ресурс — 500 сочленений-расчленений.
Сопротивление контактов — не более 0,01 Ом.
Описание
СР50-726ФВ
СР50-726ФВ: компактный радиочастотный соединитель для коаксиальных трактов
СР50-726ФВ — прямой кабельный радиочастотный соединитель типа «вилка», рассчитанный на работу в коаксиальных линиях с волновым сопротивлением 50 Ом. Конструкция с резьбовым сочленением помогает обеспечить стабильное механическое и электрическое соединение в аппаратуре связи, измерительных системах, радиотехнических комплексах и других устройствах, где важны параметры ВЧ-тракта.
Назначение СР50-726ФВ
Разъём СР50-726ФВ предназначен для подключения коаксиального кабеля к ответной части радиочастотного тракта. Он относится к серии СР50 и применяется в схемах передачи высокочастотных сигналов, где необходимо согласование по сопротивлению 50 Ом.
Прямое кабельное исполнение удобно для монтажа в ограниченном пространстве и создания аккуратной трассировки кабеля. Резьбовой способ соединения снижает риск самопроизвольного расстыковывания при вибрациях и обеспечивает надёжную фиксацию в процессе эксплуатации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип соединителя | Кабельная прямая вилка |
| Волновое сопротивление | 50 Ом |
| Тип сочленения | Резьбовое |
| Изоляционный материал | Фторопласт |
| Диапазон рабочих температур | От −60 до +155 °C |
| Количество сочленений и расчленений | До 500 |
| Сопротивление контактов | Не более 0,01 Ом |
| Сопротивление изоляции | Не менее 1000 МОм |
| Габаритные размеры | Около 9 × 18 мм |
| Масса | Около 2,8 г |
Для прямых соединителей с фторопластовой изоляцией в источниках указывается применение на частотах до 10 ГГц; в отдельных описаниях серии приводится предельная частота до 18 ГГц. Поэтому при проектировании аппаратуры следует сверять допустимый частотный диапазон именно с документацией на конкретное исполнение и условия его применения.
Конструкция и монтаж
Корпус СР50-726ФВ выполняется из металла, а центральный контакт имеет серебряное покрытие, способствующее низкому переходному сопротивлению. Фторопластовый изолятор обладает хорошими электроизоляционными свойствами и подходит для работы в широком температурном диапазоне.
Соединитель используется с коаксиальными кабелями марок РК50-2-25, РК50-2-28 и РК50-2-29. Для электрического присоединения применяется обжимной монтаж, а механическая фиксация кабеля выполняется с помощью гайки.
Где применяется
СР50-726ФВ может использоваться в следующих направлениях:
Радиопередающие и радиоприёмные устройства.
Измерительная ВЧ-аппаратура.
Системы связи и телеметрии.
Антенно-фидерные устройства.
Испытательные стенды и лабораторные комплексы.
Аппаратура специального и промышленного назначения.
Компактность, резьбовая фиксация, 50-омное согласование и устойчивость к температурным воздействиям делают СР50-726ФВ практичным решением для формирования надёжных коаксиальных соединений в высокочастотной технике.
