Назначение и область применения

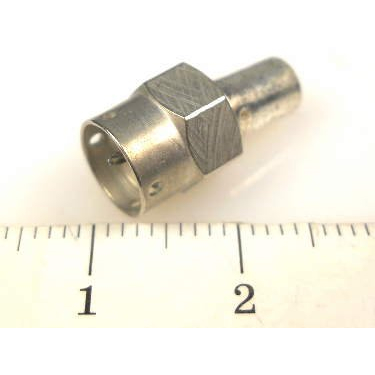

СР50-726ФВ «5» представляет собой высокочастотный коаксиальный соединитель серии СР-50, предназначенный для работы в радиочастотных трактах с волновым сопротивлением 50 Ом. Изделие выполнено в виде кабельной прямой вилки с резьбовым способом сочленения. Разъём применяется для соединения коаксиальных кабелей типа РК50-2-25, РК50-2-28, РК50-2-29 и аналогичных 50-омных коаксиальных линий. Благодаря своим электрическим характеристикам и конструктивному исполнению разъём подходит для использования в измерительной аппаратуре, антенно-фидерных устройствах, системах связи и другом радиоэлектронном оборудовании, где требуется стабильное и надёжное высокочастотное соединение.

Парным разъёмом к СР50-726ФВ «5» является гнездо СР50-725ФВ. Совместное применение вилки и соответствующего гнезда обеспечивает корректное резьбовое сочленение и сохранение заявленных электрических параметров тракта.

Технические характеристики

Соединитель СР50-726ФВ «5» обладает следующими подтверждёнными электрическими параметрами:

• Волновое сопротивление: 50 Ом.
• Диапазон рабочих частот: примерно от 0 до 10 ГГц.
• Рабочее напряжение (амплитудное значение): до 500 В.
• Сопротивление контакта «штырь-гнездо»: порядка 0,01 Ом, но не более указанного значения.
• Сопротивление изоляции: не менее 1000 МОм.

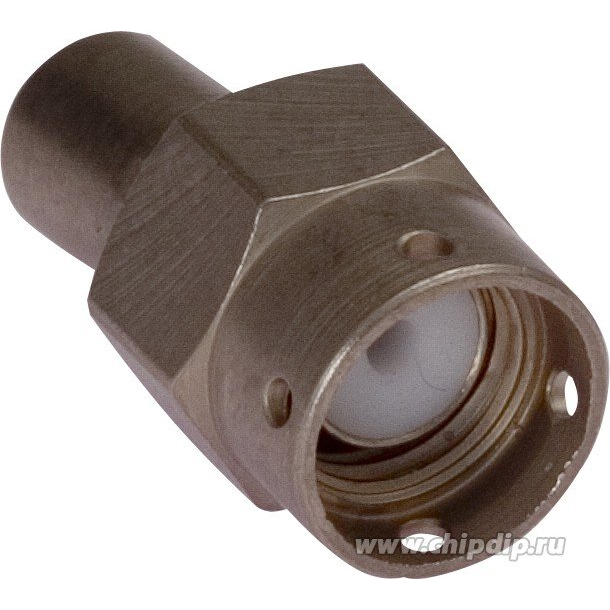

Корпус разъёма изготовлен из латуни с никелевым покрытием. Контактный штырь выполнен из бронзы с серебряным покрытием, что обеспечивает низкое переходное сопротивление и устойчивость к коррозии. Изолятор изготовлен из белого фторопласта, который отличается высокими диэлектрическими свойствами и термостойкостью.

Разъём оснащён резьбовой частью М6×0,75 для надёжного механического соединения. Габаритные размеры изделия составляют около 9×18 мм, масса — примерно 2,5–2,8 г. Конструкция не является герметичной. Ресурс разъёма рассчитан на 500 операций сочленения-расчленения, что подтверждает его механическую надёжность при многократном использовании.

Условия эксплуатации и приёмка

СР50-726ФВ «5» относится к всеклиматическому исполнению, о чём свидетельствует буква «В» в маркировке. Изделие рассчитано на эксплуатацию в широком диапазоне температур — примерно от минус 60 до плюс 155 градусов Цельсия. Допустимая относительная влажность окружающей среды достигает 98 процентов при температуре плюс 35 градусов Цельсия. Такие характеристики позволяют применять разъём в сложных климатических условиях, включая районы с резкими перепадами температур и повышенной влажностью.

Обозначение «5» в наименовании относится к виду приёмки по техническим условиям ВР0.364.049 ТУ. Это указывает на определённый порядок контроля качества и стандарт оформления партии изделий, однако не влияет на конструкцию самого разъёма. Приёмка «5» подтверждает соответствие изделия установленным требованиям и проведение необходимых проверок перед поставкой.

Максимальный срок хранения изделий по ряду источников оценивается в 15–25 лет при условии соблюдения норм хранения. Изделие поставляется в заводской упаковке, что обеспечивает сохранность разъёма при транспортировке и хранении. Год выпуска данной партии — 2016, артикул изделия — 21132.
