СР50-726ФВ 2014г «5»
Технические характеристики
СР50‑726ФВ «5» — это советский/российский высокочастотный коаксиальный соединитель‑вилка, применяемый в радиочастотных трактах и кабельных линиях. Принадлежит к серии СР50 с волновым сопротивлением 50 Ом и всеклиматическим исполнением.
СР50‑726ФВ предназначен для соединения коаксиальных кабелей (в основном марок РК50‑2‑25, РК50‑2‑28, РК50‑2‑29) между собой и с приборами в радиочастотных цепях. Применяется в радиоэлектронной аппаратуре, измерительных и коммуникационных трактах, а также в оборудованиях специального назначения.
Тип разъема: вилка кабельная, прямая, резьбовое сочленение.
Ответная часть: розетка СР50‑725ФВ.
Материал корпуса — латунь с никелевым покрытием, контакты — бронзовый штырь диаметром около 0,9 мм с серебряным покрытием.
Изолятор выполнен из фторопласта белого цвета, что обеспечивает хорошие диэлектрические свойства и устойчивость к нагреву.
Волновое сопротивление: 50 Ом.
Диапазон рабочих частот: примерно от 0 до 10 ГГц, что позволяет использовать разъем в СВЧ‑трактах.
Рабочее напряжение (амплитудное): до 500 В; рабочий ток — порядка 10 мА.
Сопротивление контакта штырь‑гнездо не более 0,01 Ом, сопротивление изоляции не менее 1000 МОм.
Исполнение маркировкой «В» — всеклиматическое; разработан по ТУ ВР0.364.049 и ГОСТ 20265‑83.
Диапазон рабочих температур: от примерно −60 до +155 °С, допустимая относительная влажность до 98% при +35 °С.
Разъем негерметичный, рассчитан на несколько сотен сочленений‑расчленений (ресурс порядка 500 циклов).
Буквенно‑цифровая часть «5» в обозначении обычно относится к виду приемки изделия по системе ОТК («5» — ВП, ПЗ и т.п.), то есть указывает на уровень контроля и категорию готовности разъема для поставки. Это более «строгий» вид приемки, применяемый в специфических (в том числе военных и ответственных гражданских) заказах.
Описание

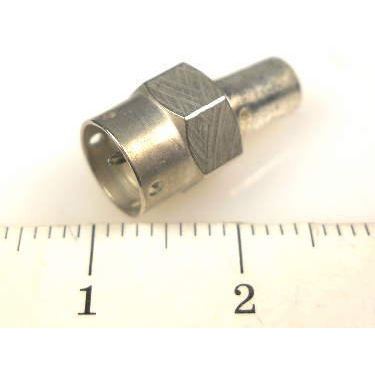

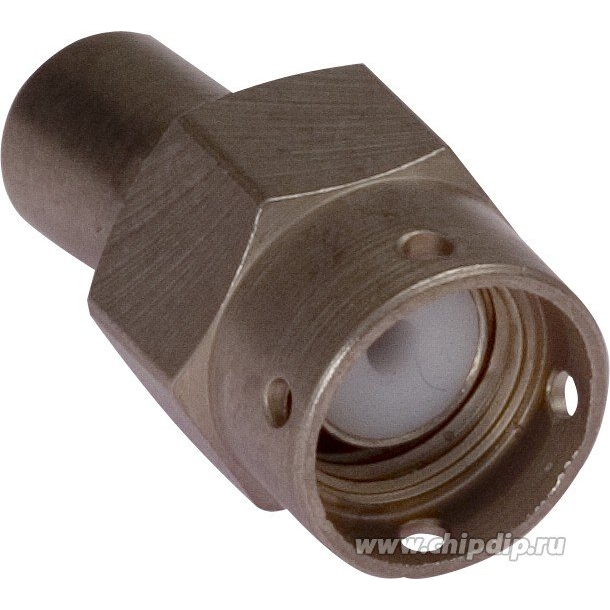

СР50-726ФВ
СР50-726ФВ: компактный радиочастотный соединитель для коаксиальных трактов
СР50-726ФВ — прямой кабельный радиочастотный соединитель типа «вилка», рассчитанный на работу в коаксиальных линиях с волновым сопротивлением 50 Ом. Конструкция с резьбовым сочленением помогает обеспечить стабильное механическое и электрическое соединение в аппаратуре связи, измерительных системах, радиотехнических комплексах и других устройствах, где важны параметры ВЧ-тракта.
Назначение СР50-726ФВ
Разъём СР50-726ФВ предназначен для подключения коаксиального кабеля к ответной части радиочастотного тракта. Он относится к серии СР50 и применяется в схемах передачи высокочастотных сигналов, где необходимо согласование по сопротивлению 50 Ом.
Прямое кабельное исполнение удобно для монтажа в ограниченном пространстве и создания аккуратной трассировки кабеля. Резьбовой способ соединения снижает риск самопроизвольного расстыковывания при вибрациях и обеспечивает надёжную фиксацию в процессе эксплуатации.
Основные характеристики
| Параметр | Значение |
|---|---|
| Тип соединителя | Кабельная прямая вилка |
| Волновое сопротивление | 50 Ом |
| Тип сочленения | Резьбовое |
| Изоляционный материал | Фторопласт |
| Диапазон рабочих температур | От −60 до +155 °C |
| Количество сочленений и расчленений | До 500 |
| Сопротивление контактов | Не более 0,01 Ом |
| Сопротивление изоляции | Не менее 1000 МОм |
| Габаритные размеры | Около 9 × 18 мм |
| Масса | Около 2,8 г |
Для прямых соединителей с фторопластовой изоляцией в источниках указывается применение на частотах до 10 ГГц; в отдельных описаниях серии приводится предельная частота до 18 ГГц. Поэтому при проектировании аппаратуры следует сверять допустимый частотный диапазон именно с документацией на конкретное исполнение и условия его применения.
Конструкция и монтаж
Корпус СР50-726ФВ выполняется из металла, а центральный контакт имеет серебряное покрытие, способствующее низкому переходному сопротивлению. Фторопластовый изолятор обладает хорошими электроизоляционными свойствами и подходит для работы в широком температурном диапазоне.
Соединитель используется с коаксиальными кабелями марок РК50-2-25, РК50-2-28 и РК50-2-29. Для электрического присоединения применяется обжимной монтаж, а механическая фиксация кабеля выполняется с помощью гайки.
Где применяется
СР50-726ФВ может использоваться в следующих направлениях:
Радиопередающие и радиоприёмные устройства.
Измерительная ВЧ-аппаратура.
Системы связи и телеметрии.
Антенно-фидерные устройства.
Испытательные стенды и лабораторные комплексы.
Аппаратура специального и промышленного назначения.
Компактность, резьбовая фиксация, 50-омное согласование и устойчивость к температурным воздействиям делают СР50-726ФВ практичным решением для формирования надёжных коаксиальных соединений в высокочастотной технике.
