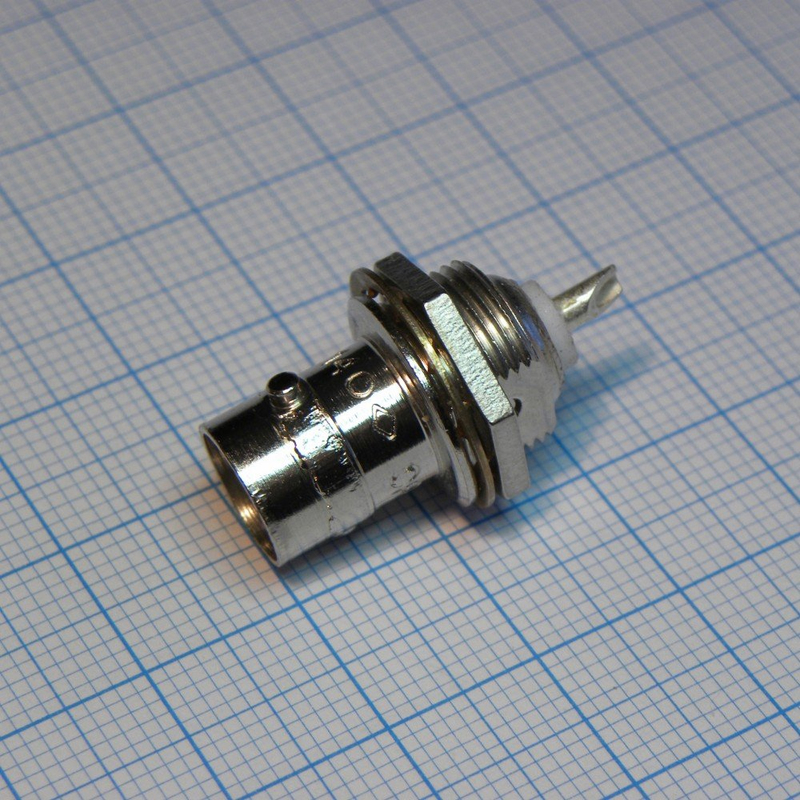

СР50-725ФВ 2015г «5» Октябрь
Производитель: Октябрь
Технические характеристики
СР‑50‑725ФВ «Октябрь» приёмки «5» — это радиочастотный коаксиальный соединитель, а именно приборно‑кабельная розетка, рассчитанная на линии с волновым сопротивлением 50 Ом, предназначенная для монтажа в радиочастотных трактах оборудования общего и специального назначения.
Соединитель используется для объёмного монтажа в коаксиальных трактах, обеспечивает быстрое резьбовое сочленение кабеля с приборной частью и устойчив к вибрации и другим специальным факторам внешней среды. Изделие выпускается ФГУП «Производственное объединение „Октябрь“» по техническим условиям ВР0.364.049 ТУ, приёмка «5» относится к специфической категории контроля и маркировки.
Волновое сопротивление: 50 Ом.
Диапазон частот: резьбовое исполнение работает до примерно 10–18 ГГц (в зависимости от конкретной техдокументации и режима эксплуатации).
Рабочее напряжение в нормальных условиях: порядка 200–500 В (амплитуда), в зависимости от конкретного ТУ и условий применения.
Сопротивление контактов «штырь–гнездо» и «корпус–корпус» не превышает 0,01 Ом, что обеспечивает хороший высокочастотный контакт.
СР‑50‑725ФВ представляет собой негерметичную розетку с резьбовым соединением по размеру М6×0,75.
Габариты примерно 12,5 × 12,5 × 15,5 мм (длина/ширина/высота).
Масса около 4,4 г.
Диэлектрик изготовлен из фторопласта (буква «Ф» в обозначении), что обеспечивает низкие потери и стабильность характеристик в широком диапазоне частот.
Корпус — латунь с серебряным покрытием, центральный контакт — бронза с серебряным покрытием.
Соединитель выполнен во всеклиматическом исполнении (обозначение «В» по ГОСТ), что означает работу в широком диапазоне температур и повышенной влажности.
Диапазон рабочих температур: примерно −60…+155 °С.
Выдерживает повышенную относительную влажность до около 98% при +35 °С.
Количество допустимых сочленений–расчленений — не менее 500 циклов.
Срок сохраняемости изделия — порядка 20 лет при хранении в условиях ТУ.
Описание
СР50-725ФВ
СР50-725ФВ: назначение и особенности изделия
СР50-725ФВ — коаксиальный радиочастотный соединитель, предназначенный для формирования надежных разъемных соединений в высокочастотных трактах. Такие компоненты применяют при сборке, ремонте и модернизации радиоэлектронной аппаратуры, измерительных комплексов, телекоммуникационного оборудования и систем передачи сигналов.
Для чего используется СР50-725ФВ
Разъемы серии СР50 используются в линиях с волновым сопротивлением 50 Ом. Это распространенный стандарт для РЧ-устройств, где особенно важны стабильность сигнала, согласование элементов тракта и снижение нежелательных потерь.
СР50-725ФВ может использоваться в составе:
радиопередающих и приемных устройств;
антенно-фидерных систем;
измерительных стендов и лабораторного оборудования;
систем связи и телеметрии;
промышленной электроники;
оборудования для контроля и передачи высокочастотных сигналов.
Корректно подобранный коаксиальный соединитель помогает сохранить электрические параметры линии, уменьшить влияние помех и обеспечить устойчивый контакт между кабелем, прибором или отдельными узлами оборудования.
Ключевые преимущества
Конструкция разъемов данного типа ориентирована на эксплуатацию в РЧ-трактах, где механическая надежность не менее важна, чем электрические характеристики. При выборе СР50-725ФВ обычно учитывают тип сопрягаемой части, способ монтажа, параметры используемого кабеля, рабочий диапазон частот и условия эксплуатации.
К важным особенностям можно отнести:
соответствие 50-омным коаксиальным линиям;
применение в высокочастотных соединениях;
возможность создания разъемного и обслуживаемого соединения;
надежную фиксацию при корректном монтаже;
совместимость с оборудованием, рассчитанным на соответствующий типоразмер и интерфейс;
удобство использования в составе радиоэлектронных и измерительных систем.
На что обратить внимание при монтаже
Для сохранения характеристик коаксиального тракта необходимо соблюдать технологию установки. Центральный проводник, диэлектрик и наружный проводник кабеля должны быть подготовлены аккуратно, без повреждений и нарушения геометрии. Даже небольшая деформация коаксиальной структуры способна ухудшить согласование и увеличить потери сигнала на высоких частотах.
Перед установкой СР50-725ФВ рекомендуется проверить:
соответствие разъема конкретной марке и диаметру кабеля;
тип ответной части соединения;
состояние центрального контакта и изолятора;
качество экранирования кабельной линии;
отсутствие загрязнений, окисления и механических повреждений;
надежность фиксации после завершения монтажа.
Значение для РЧ-систем
В высокочастотной технике каждый элемент соединительной линии влияет на итоговую работу оборудования. Неподходящий или неправильно установленный разъем может вызвать отражения сигнала, нестабильность параметров, помехи и снижение точности измерений. Поэтому СР50-725ФВ рассматривают не просто как механический переходник, а как полноценную часть коаксиального тракта.
Использование совместимых компонентов и соблюдение правил монтажа позволяют поддерживать стабильную передачу сигнала, повысить надежность соединений и упростить техническое обслуживание аппаратуры. СР50-725ФВ остается востребованным решением для задач, связанных с построением и обслуживанием 50-омных радиочастотных линий.
