СР50-724ФВ: компактный радиочастотный разъём для трактов 50 Ом

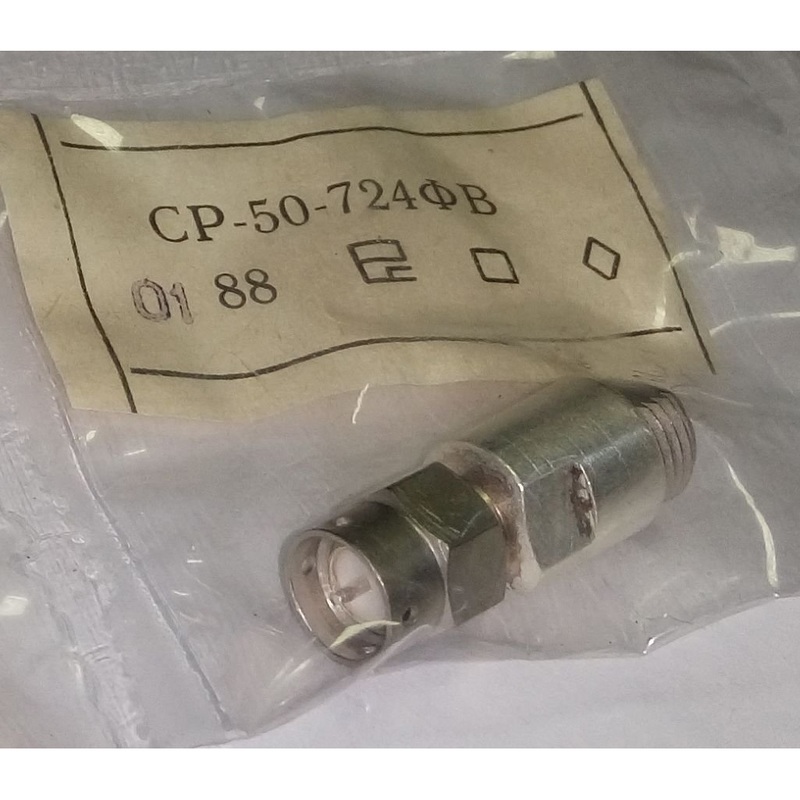

СР50-724ФВ — прямой кабельный радиочастотный соединитель типа «вилка», рассчитанный на использование в коаксиальных линиях с волновым сопротивлением 50 Ом. Разъём применяется при построении, ремонте и модернизации ВЧ- и СВЧ-трактов, где важны стабильность соединения, компактность и устойчивость к внешним воздействиям.

Конструкция СР50-724ФВ предусматривает резьбовое сочленение М6×0,75 и объёмный монтаж на кабель. Такой способ подключения помогает сформировать прочное механическое соединение и снизить риск случайного разъединения в аппаратуре, измерительных комплексах, антенных устройствах и системах связи.

Основные особенности СР50-724ФВ

Разъём относится к серии СР50 и предназначен для передачи высокочастотных сигналов в коаксиальных линиях. Его ключевой параметр — волновое сопротивление 50 Ом, благодаря которому он может использоваться в совместимых радиочастотных трактах без нарушения согласования линии.

К основным характеристикам СР50-724ФВ относятся:

• Прямая кабельная конструкция типа «вилка».

• Резьбовое соединение М6×0,75.

• Волновое сопротивление 50 Ом.

• Негерметичное исполнение для внутреннего монтажа аппаратуры и оборудования.

• Фторопластовый изолятор, рассчитанный на применение в широком температурном диапазоне.

• Компактные габариты около 29,5 × 9,2 мм.

• Масса порядка 7,4 г.

• Ресурс до 500 циклов сочленения и расчленения.

Работа на высоких частотах

СР50-724ФВ используется в радиочастотных трактах, где необходимо передавать сигнал с контролируемыми параметрами. В зависимости от исполнения и нормативной документации для конкретной модификации в описаниях указывается рабочий диапазон до 10–18 ГГц. Поэтому при проектировании оборудования важно сверять фактические электрические параметры именно по документации на применяемую партию и исполнение разъёма.

Низкое переходное сопротивление контактов — до 0,01 Ом — способствует надёжной передаче сигнала и уменьшению потерь в точке соединения. В конструкции используются металлические контактные элементы с серебряным покрытием, а фторопластовая изоляция обеспечивает требуемые диэлектрические свойства для ВЧ-аппаратуры.

Совместимость с кабелями

Разъём СР50-724ФВ применяется с тонкими коаксиальными кабелями семейства РК50, включая РК50-2-11, РК50-2-16, РК50-2-21 и РК50-2-22. Указанные варианты относятся к кабелям с диаметром около 2 мм, что делает соединитель удобным решением для компактных приборов, модулей и кабельных сборок.

Пример применения: в измерительном устройстве или антенно-усилительном модуле отрезок кабеля РК50 может быть оконцован СР50-724ФВ для подключения к ответной части разъёма. Резьбовая фиксация удерживает соединение при вибрации и многократной эксплуатации, а 50-омное исполнение помогает сохранить согласование радиочастотного тракта.

Где применяется СР50-724ФВ

Соединитель востребован в оборудовании, работающем с радиочастотными и сверхвысокочастотными сигналами:

• Измерительных приборах и лабораторных стендах.

• Радиосвязном оборудовании.

• Антенных системах и навигационной аппаратуре.

• Приёмных и передающих устройствах.

• Телеметрических комплексах.

• Модулях автоматизации, контроля и радиомониторинга.

• Кабельных сборках для аппаратуры с ограниченным внутренним пространством.

СР50-724ФВ также может использоваться в составе навигационных антенно-усилительных устройств, включая решения для сигналов ГЛОНАСС и GPS диапазона L1.

Что учитывать при монтаже

Для стабильной работы разъёма важно соблюдать технологию разделки коаксиального кабеля, не повреждать центральную жилу и сохранять геометрию изоляции в зоне подключения. Некачественный монтаж способен ухудшить согласование, увеличить потери и снизить повторяемость параметров тракта на высоких частотах.

Перед установкой следует проверить:

• Соответствие типа и диаметра кабеля конструкции разъёма.

• Совместимость ответной части по серии и резьбовому интерфейсу.

• Требуемый частотный диапазон конкретного оборудования.

• Условия эксплуатации по температуре, влажности и вибрационным нагрузкам.

• Необходимость защиты соединения от пыли, влаги и механических повреждений.

СР50-724ФВ остаётся практичным решением для создания компактных и надёжных 50-омных радиочастотных соединений. Его резьбовая конструкция, фторопластовая изоляция и возможность работы в широком температурном диапазоне делают разъём подходящим для профессиональной ВЧ-аппаратуры и специализированных кабельных сборок.
