СР50-723ФВ «1» — это радиочастотный соединитель (розетка приборно-кабельная прямая), предназначенный для соединения радиочастотных трактов с волновым сопротивлением 50 Ом.

Основные характеристики

• Размер основного соединения: М6х0,75 (резьбовое соединение).

• Волновое сопротивление: 50 Ом.

• Предельная частота: до 18 ГГц (или 10 ГГц в некоторых исполнениях).

• Рабочее напряжение: 200–500 В (в нормальных условиях).

• Сопротивление контактов: не более 0,01 Ом.

Условия эксплуатации

Соединитель работает в диапазоне температур от -60 до +155 °С, выдерживает влажность до 98% при +35 °С и пониженное давление.

Подходит для вибропрочных условий (до 300 м/с²) и механических ударов, количество сочленений-расчленений — до 500.

Материал корпуса — латунь, изолятор — фторопласт (Ф), исполнение всеклиматическое (В), вид приемки «1» (ОТК). Масса — около 8,1 г.

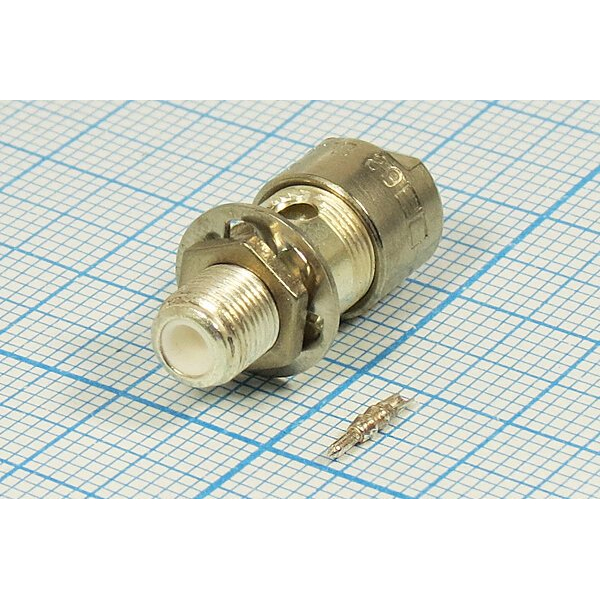

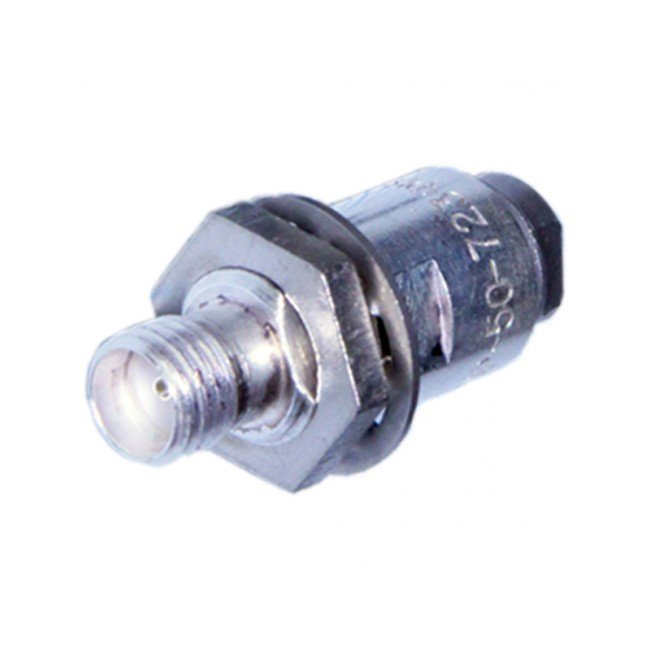

На изображении показан внешний вид розетки СР50-723ФВ с типичной конструкцией для приборно-кабельного монтажа.
