СР50-667ФВ

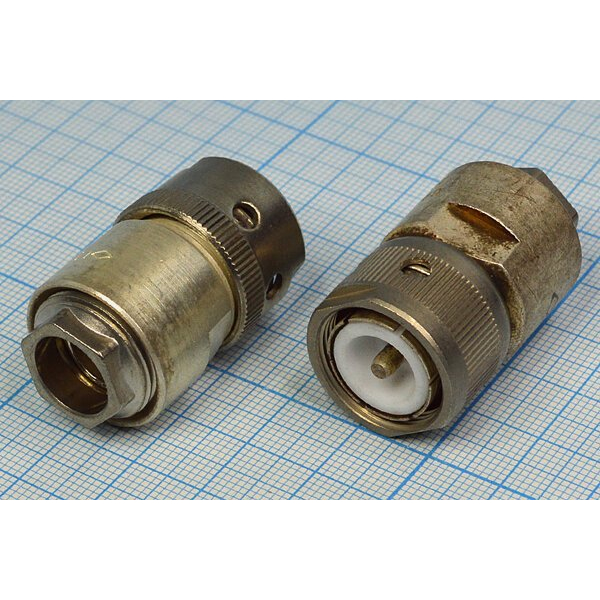

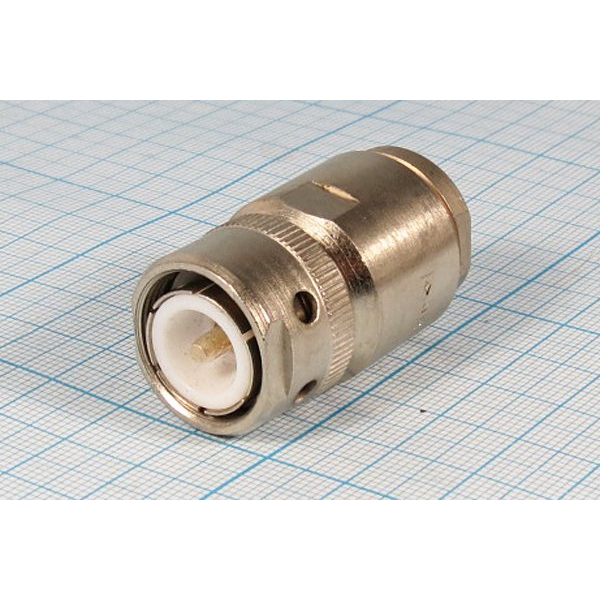

СР50-667ФВ — это коаксиальный радиочастотный соединитель, предназначенный для работы в электрических цепях радиочастотных трактов.

Основное назначение

Это вилка кабельная прямая негерметичная для врубного монтажа с объёмным сочленением. Она применяется для соединения и разъединения кабелей, узлов и блоков в аппаратуре общего и специального назначения, обеспечивая надёжную передачу высокочастотных сигналов даже при вибрации.

Технические характеристики

Соединитель рассчитан на кабель марки РК50-2-22, имеет волновое сопротивление 50 Ом и предельную частоту до 10 ГГц (10000 МГц). Размер основного соединения — 4,0 мм, рабочее напряжение — 150 В, сопротивление контактов — 0,01 Ом. Диапазон температур от -60 до +100 °С, влажность до 98% при +35 °С, масса — 26 г, габариты 60,5 × 14,0 × 14,0 мм.

Материалы и конструкция

Корпус и контакты из латуни с серебряным покрытием, диэлектрик — фторопласт. Обеспечивает до 500 сочленений-расчленений, всеклиматическое исполнение (В).

Структура обозначения

СР — соединитель радиочастотный; 50 — волновое сопротивление (Ом); 667 — порядковый номер разработки; Ф — фторопласт; В — всеклиматическое исполнение по ГОСТ.
