Назначение соединителя СР50-5ПВ «1»

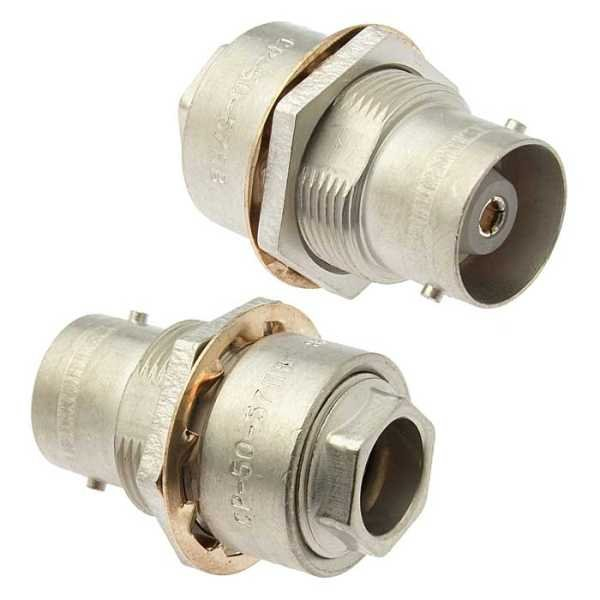

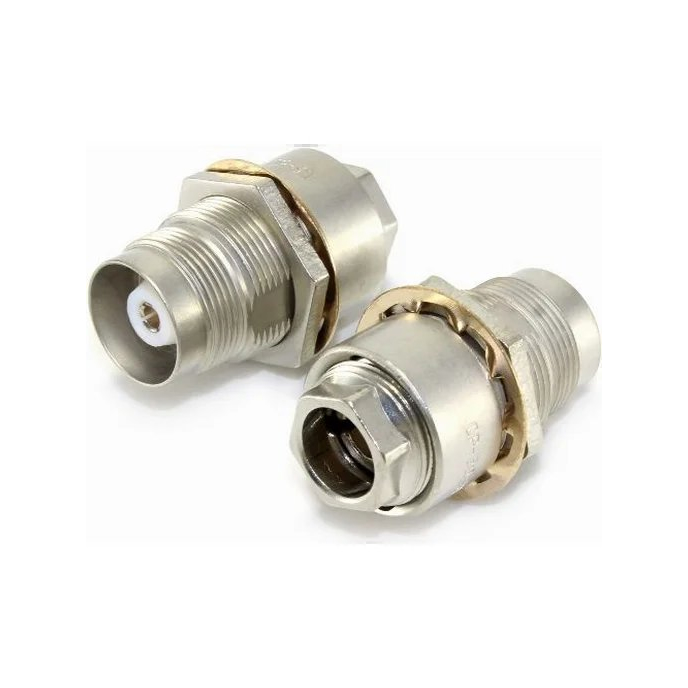

СР50-5ПВ «1» (артикул 41005) — это радиочастотный соединитель, выполненный в виде кабельной вилки. Изделие предназначено для работы в электрических цепях радиочастотных трактов и применяется при монтаже радиоэлектронных устройств, для соединения и разъединения кабелей между собой либо для подключения кабелей к приборам и аппаратуре. Благодаря байонетному сочленению вилка обеспечивает быстрое и надёжное подключение, что удобно при сборке и обслуживании радиочастотных узлов.

Соединитель относится к категории СР и представляет собой немодернизированный вариант, рассчитанный на работу с гибкими кабелями. Приёмка изделия — «1», год выпуска — 92. Производитель в данных о товаре не указан.

Подтверждённые технические особенности

Конструкция и электрические параметры соединителя определяют области его применения. Ниже перечислены характеристики, заявленные для данной модели.

• Волновое сопротивление — 50 Ом.
• Тип канала — V (7,0/2,3).
• Размер основного соединения — 9,6 мм.
• Конструкция — прямая, кабельная вилка.
• Тип соединения — байонетный.
• Материал изоляции — полиэтилен.
• Исполнение — всеклиматическое.
• Модификация — не модернизированный вариант для гибких кабелей.
• Рабочий диапазон частот — до 10 ГГц.
• Рабочее напряжение — до 500 В (амплитудное значение).
• Приёмка — «1».
• Год выпуска — 92.

Совместимость с гибкими кабелями, в частности, подтверждается для марок РК50-2-11, РК50-2-16 и РК50-2-13. Указанные типы кабелей относятся к радиочастотным кабелям с волновым сопротивлением 50 Ом, что согласуется с параметрами самого соединителя.

Условия эксплуатации и применение

СР50-5ПВ «1» эксплуатируется в диапазоне частот до 10 ГГц при рабочем напряжении до 500 В (амплитудное значение). Всеклиматическое исполнение и устойчивость к вибрациям, ударам и повышенной влажности делают соединитель пригодным для организации надёжных радиочастотных соединений в сложных условиях. Это позволяет использовать его как в составе стационарной аппаратуры, так и в оборудовании, подвергающемся механическим и климатическим воздействиям.

Типовые задачи, для которых подходит данное изделие, включают:

1. Монтаж радиоэлектронных устройств и блоков радиочастотного тракта.
2. Соединение и разъединение гибких радиочастотных кабелей между собой.
3. Подключение кабелей к приборам, измерительной и приёмопередающей аппаратуре.
4. Организацию разъёмных соединений в условиях вибраций, ударов и повышенной влажности.

Байонетный тип соединения обеспечивает удобство коммутации: вилка фиксируется поворотом, что сокращает время сборки и упрощает замену кабельных сборок. Прямая конструкция корпуса удобна при монтаже в стеснённых условиях, когда требуется осевое подключение кабеля без изломов. Полиэтиленовая изоляция способствует стабильности электрических параметров в пределах заявленного частотного диапазона.

Краткое резюме

СР50-5ПВ «1» — это кабельная вилка с волновым сопротивлением 50 Ом, каналом типа V (7,0/2,3) и размером основного соединения 9,6 мм, рассчитанная на частоты до 10 ГГц и напряжение до 500 В (амплитудное значение). Изделие имеет всеклиматическое исполнение, байонетное соединение и предназначено для гибких кабелей, включая РК50-2-11, РК50-2-16 и РК50-2-13. Приёмка — «1», год выпуска — 92.
