Назначение соединителя СР50-57ПВ

СР50-57ПВ — это радиочастотный коаксиальный соединитель негерметичного исполнения, предназначенный для врубного или кабельного монтажа. Изделие применяется в электрических цепях радиочастотных трактов и обеспечивает надёжное соединение и разъединение кабелей между собой либо с приборами в составе радиоэлектронных устройств.

Соединитель выпускается в исполнении, обозначенном литерой «В», что соответствует всеклиматическому варианту изготовления. Приёмка изделия оформлена по группе «5». Год выпуска указанной партии — 1991.

Основные электрические характеристики

Ключевые параметры соединителя определяют его применимость в радиочастотных трактах с нормированным волновым сопротивлением:

• волновое сопротивление — 50 Ом;
• сопротивление контактов — не более 0,01 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• диапазон рабочих частот для моделей с полиэтиленовым изолятором — до 3000 МГц;
• рабочая температура — от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.

Указанные значения нормируются для соединителей с полиэтиленовой изоляцией, что соответствует исполнению, обозначенному в наименовании буквой «П».

Конструкция и условное обозначение

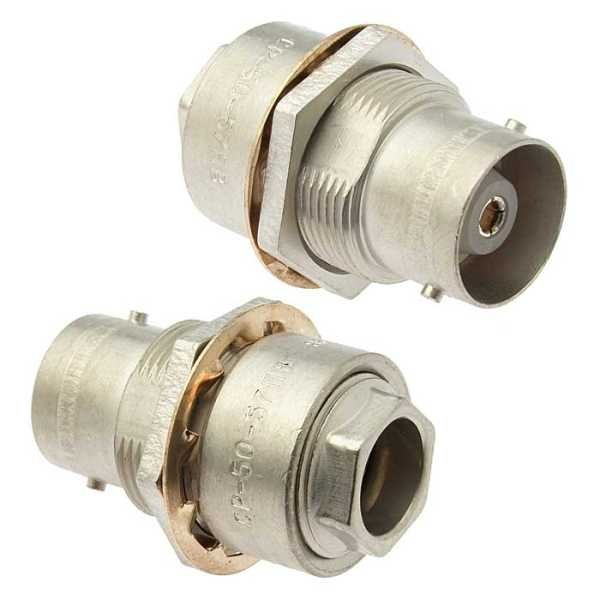

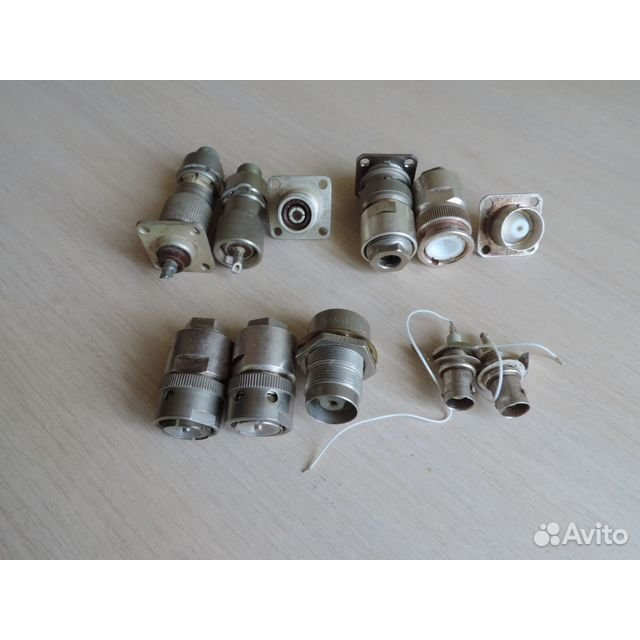

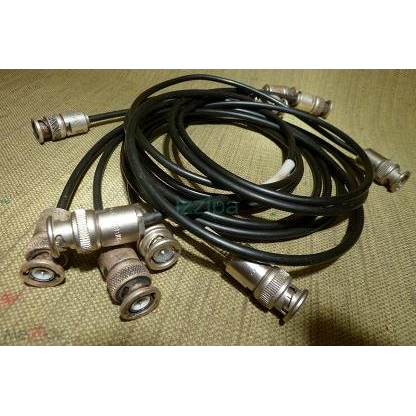

Изделие представляет собой розетку кабельную прямую с байонетной фиксацией. Размер основного соединения составляет 16,5 мм. Изоляция выполнена из полиэтилена.

Расшифровка условного обозначения СР50-57ПВ строится следующим образом:

1. СР — соединитель радиочастотный;
2. 50 — номинальное волновое сопротивление в Омах;
3. 57 — номер разработки;
4. П — полиэтиленовая изоляция;
5. В — всеклиматическое исполнение.

Байонетный тип фиксации обеспечивает быстрое сочленение и расчленение без применения инструмента, что удобно при монтаже и обслуживании аппаратуры.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в жёстких условиях. Он сохраняет работоспособность при вибрации с частотой от 5 до 2000 Гц и ускорением до 100 метров на секунду в квадрате, а также при механических ударах и повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия.

Ресурс изделия подтверждается следующими показателями:

• не менее 500 циклов сочленений и расчленений;
• наработка до 100 000 часов.

Совокупность этих характеристик позволяет применять розетку в аппаратуре, работающей в полевых, морских и промышленных условиях, где требуются устойчивость к вибрации, ударам и влажности.

Область применения

СР50-57ПВ востребован в радиоэлектронных устройствах, где необходимо соединять коаксиальные кабели с приборами или между собой в составе радиочастотных трактов с волновым сопротивлением 50 Ом. Типичными сферами использования являются измерительная и связная аппаратура, антенно-фидерные узлы, а также блоки, работающие в диапазоне до 3000 МГц при полиэтиленовой изоляции.

Благодаря всеклиматическому исполнению и высокому ресурсу наработки соединитель подходит для эксплуатации в составе оборудования, к которому предъявляются требования по стойкости к вибрации и влажности.
