Назначение соединителя СР50-293ФВ

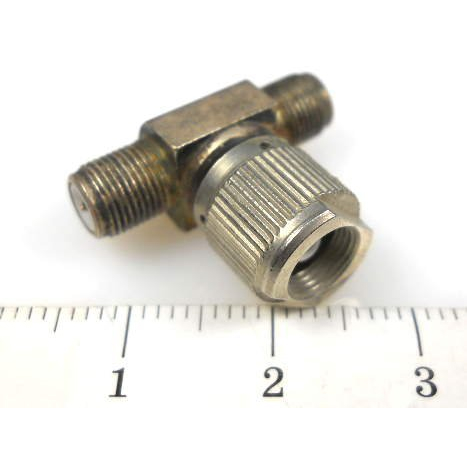

СР50-293ФВ — это радиочастотный коаксиальный соединитель, выполненный в виде перехода или тройника с волновым сопротивлением 50 Ом. Основное назначение изделия — разветвление электромагнитной энергии в радиочастотных трактах, а также соединение трёх частей радиочастотных линий. Конструкция предусматривает байонетный или резьбовой способ подсоединения, включая переходы типа вилка-розетка-вилка и аналогичные конфигурации, например по ВР0.364.013 ТУ.

Такие соединители востребованы в системах связи, радиолокационных станциях и другой аппаратуре, где требуется надёжная передача сигнала в диапазоне частот до 10 ГГц при использовании фторопластового изолятора. Изделие обеспечивает стабильное согласование тракта и минимальные потери при разветвлении сигнала.

Технические характеристики

Электрические параметры соединителя рассчитаны на работу в составе ответственных радиочастотных узлов. Ключевые значения приведены ниже.

• Волновое сопротивление: 50 Ом.
• Коэффициент стоячей волны по напряжению (КСВН): не более 1,50 для угловых исполнений и не более 1,25 для прямых.
• Рабочее напряжение (амплитудное): от 500 до 1000 В в зависимости от модификации.
• Сопротивление контактов: не более 0,01 Ом по цепям штырь-гнездо и корпус-корпус.

Указанные значения подтверждают пригодность изделия для трактов, где предъявляются повышенные требования к стабильности характеристик и качеству электрического контакта.

Механические и климатические параметры

Соединитель рассчитан на эксплуатацию в жёстких условиях. Он выдерживает многократные удары с ускорением до 400 м/с² и одиночные удары с ускорением до 5000 м/с², а также линейные нагрузки до 250 м/с². Рабочий диапазон температур составляет от минус 60 до плюс 155 градусов Цельсия для исполнения с фторопластовым изолятором и до плюс 85 градусов Цельсия для исполнения с полиэтиленовым изолятором.

Ресурс по сочленениям-расчленениям достигает 500 циклов. Срок сохраняемости изделия составляет не менее 15 лет, что подтверждает высокую стойкость конструкции и применяемых материалов к длительному хранению.

Область применения и приёмочные данные

Изделие применяется в радиочастотных трактах систем связи, радиолокации и измерительной аппаратуры. Основные сценарии использования включают разветвление сигнала, соединение трёх линий передачи и организацию переходов между различными типами подсоединения.

1. Разветвление электромагнитной энергии в трактах с волновым сопротивлением 50 Ом.
2. Соединение трёх частей радиочастотных линий байонетным или резьбовым способом.
3. Построение переходов типа вилка-розетка-вилка и аналогичных конфигураций.

Товар имеет приёмку «5». Год выпуска относится к периоду 84-88. Артикул изделия — 41003, категория — СР. Производитель в предоставленных данных не указан.
