СР50-288ФВ

СР50‑288ФВ — это высокочастотный коаксиальный разъем‑розетка, относящийся к линейке типовых радиочастотных соединителей СР‑50. Он предназначен для соединения электрических цепей радиочастотных трактов с волновым сопротивлением 50 Ом.

Назначение и область применения

СР50‑288ФВ используется для монтажа радиочастотных линий в измерительной и промышленной аппаратуре, где требуются соединения с малыми потерями и надёжным согласованием. Разъём рассчитан на диапазон частот до 9–10 ГГц, что позволяет применять его в ВЧ‑ и СВЧ‑трактах, включая тестовое и радиотехническое оборудование.

Конструкция и исполнение

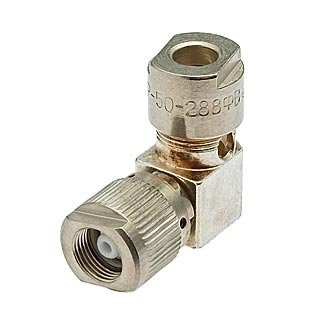

Соединитель выполнен в виде кабельной угловой розетки с резьбовым сочленением, тип втулки М6×0,5. Корпус обычно изготавливается из латуни с покрытием (серебро, никель), изолятор — из фторопласта, что обеспечивает низкие потери и стабильные электрические параметры.

Габаритные и эксплуатационные параметры

Габаритные размеры розетки СР50‑288ФВ составляют примерно 24×23 мм по основным габаритам с высотой около 10–11 мм, масса около 11,5 г. Разъём работает в достаточно широком температурном диапазоне, заявленном примерно от −60 °C до +155 °C, при этом рассчитан на длительную эксплуатацию в радиочастотных трактах.

Особенности и типовая сфера установки

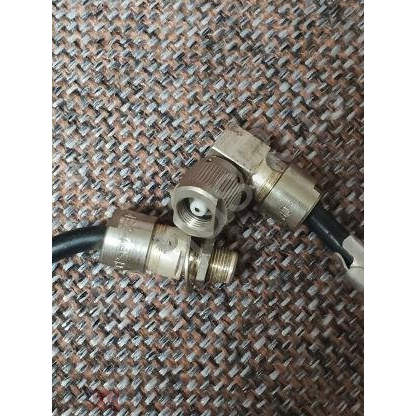

СР50‑288ФВ относится к негерметичным коаксиальным разъёмам для объёмного монтажа, без специального уплотнения от внешних воздействий. Он применяется для присоединения кабелей марок РК50‑2‑21 и РК50‑2‑22, что делает его типовым решением для стандартных 50‑омных коаксиальных линий в радиоэлектронных устройствах.
