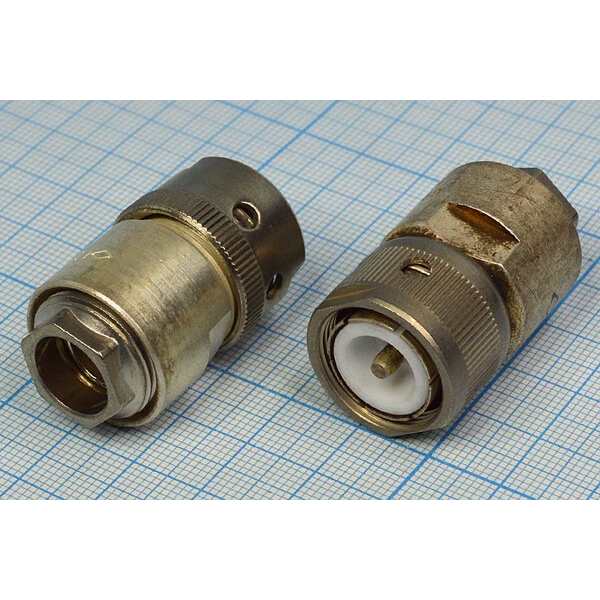

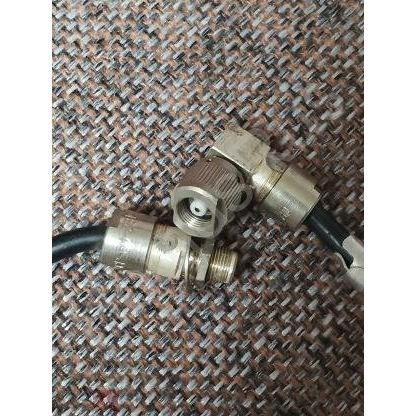

СР50-287ФВ «5» — это коаксиальный радиочастотный соединитель в виде кабельной угловой розетки с резьбовым соединением (М6х0,5). Он предназначен для работы в электрических цепях радиочастотных трактов.

Основные характеристики

• Волновое сопротивление: 50 Ом.

• Диапазон рабочих частот: от 0 до 10 ГГц (до 10 000 МГц).

• Рабочее напряжение (амплитудное): 500 В в нормальных условиях.

• Габаритные размеры: 24×23 мм, масса: 11,5 г.

Условия эксплуатации

Соединитель имеет всеклиматическое исполнение (В), диапазон температур от -60°C до +155°C, устойчив к влажности 98% при +40°C и пониженному давлению до 5 мм рт. ст. Он вибропрочный (до 300 м/с², 5–5000 Гц) и выдерживает удары до 5000 м/с².

Дополнительные параметры

Изоляция выполнена из фторопласта, сопротивление изоляции не менее 1000 МОм в нормальных условиях. Коэффициент стоячей волны на 3000 МГц — от 1,25 до 1,6. Подходит для кабелей типа РК-50-2-11 или РК-50-2-16.
